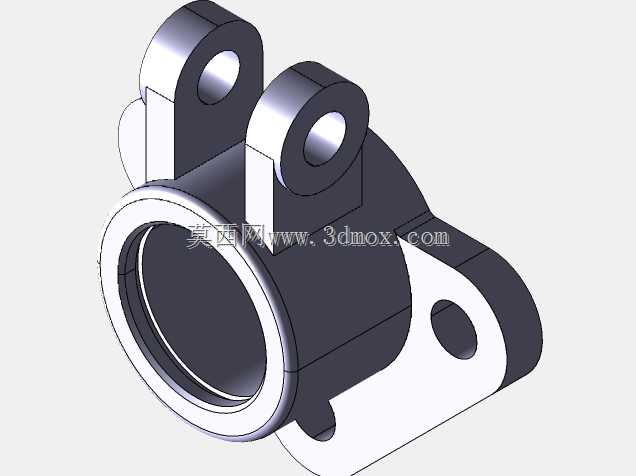

在工业传感检测的实际部署场景中,这类带多向安装位的基座构件,是传感单元与被测设备本体之间的核心衔接载体,常见于流体管路压力监测、精密工位位移检测、旋转部件转速采集等工况,承担着定位传感核心元件、隔绝非必要振动干扰、预留走线与防护空间的多重作用。从结构设计逻辑来看,该构件采用一体化铸造成型后做机加工精加工的工艺路线,主体为中空筒状主腔体,腔体内部预留的阶梯孔结构,一方面用于容纳传感核心的感应元件与信号处理电路板,另一方面阶梯端面可作为元件安装的定位基准,保证感应端面与被测介质或被测位置的相对距离精度控制在0.1mm级别的公差范围内,避免因安装偏移导致的检测数据漂移。主腔体外侧延伸出的带孔安装耳座,共设置三个方向的固定点位,

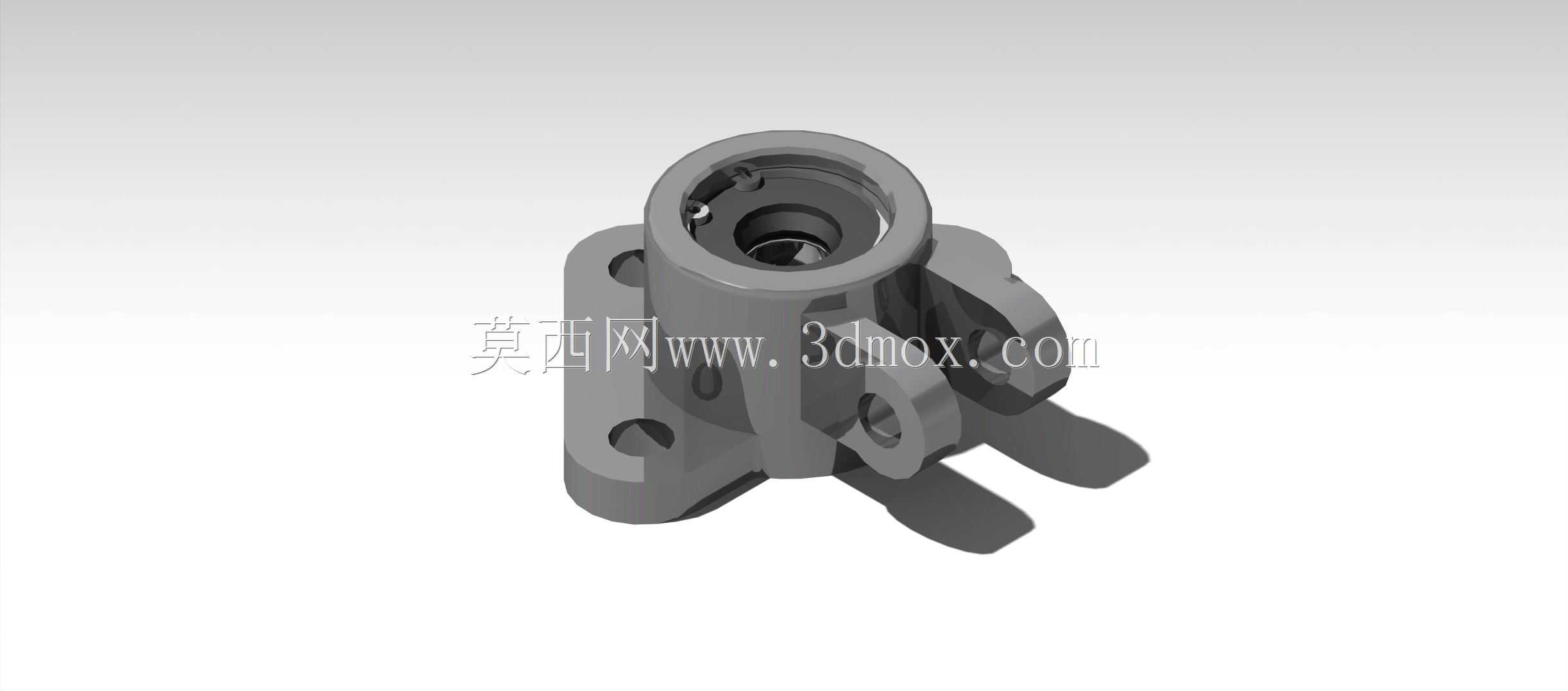

其中底部的两个带沉头孔的翼状安装板,用于将整个基座固定在设备的安装平面上,沉头孔设计可保证固定螺栓安装后端面不突出,避免与周边运动部件产生干涉;侧方伸出的两个带通孔的凸耳结构,用于外接防护盖板或者走线固定卡扣,可根据现场布线需求调整走线方向,避免信号线缆被设备运动部件拉扯损坏。构件前端的分叉式延伸结构,是针对特定检测场景设计的介质导流或感应面贴合结构,当用于压力类传感场景时,分叉结构可形成稳定的介质流道,让被测介质平稳接触感应膜片,减少介质紊流带来的检测值波动;当用于接近类传感场景时,分叉结构可作为感应距离的标定基准,配合被测件的触发凸台实现精准的位置触发信号输出。从安装边界尺寸来看,该构件主体外径适配常规M22规格的传感安装接口,
底部安装孔的孔距符合工业通用传感基座的安装孔位标准,可直接替换同规格的常规传感基座,无需对原有设备的安装面做二次加工,降低现场改造的工作量。主腔体的内壁粗糙度控制在Ra1.6以内,既可以保证内部安装的传感元件与腔体之间的密封性能,避免粉尘、水汽进入腔体内部损坏电子元件,也能减少元件安装时的配合阻力,提升装配效率。在结构强度设计上,安装耳座与主腔体的衔接位置做了圆弧过渡处理,避免应力集中导致的安装断裂问题,即使在设备长期振动的工况下,也能保证基座的结构稳定性,不会因为长期受振出现安装位松动、腔体变形等问题。整个构件的壁厚设计经过受力仿真验证,主腔体壁厚在满足防护等级要求的前提下做了轻量化处理,既不会因为壁厚过薄导致防护能力不足,
也不会因为壁厚过大增加整体重量,给设备安装面带来额外的负载。侧方凸耳的通孔位置做了局部加厚处理,保证螺丝锁紧时的螺纹啮合长度足够,不会因为反复拆装出现滑牙问题。在实际选型应用时,需要注意该基座的安装方向要与被测介质的流向或者被测部件的运动方向匹配,底部安装面需要保证平面度在0.05mm以内,安装时需在结合面加装对应材质的密封垫片,根据应用场景选择橡胶密封垫或者金属密封垫,满足不同压力等级的密封需求。内部安装传感元件时,要保证元件的定位端面与腔体内部阶梯面完全贴合,锁紧力度控制在合理区间,避免力度过大压损感应元件,力度过小导致密封失效。
