侧装式传感安装固定支座结构

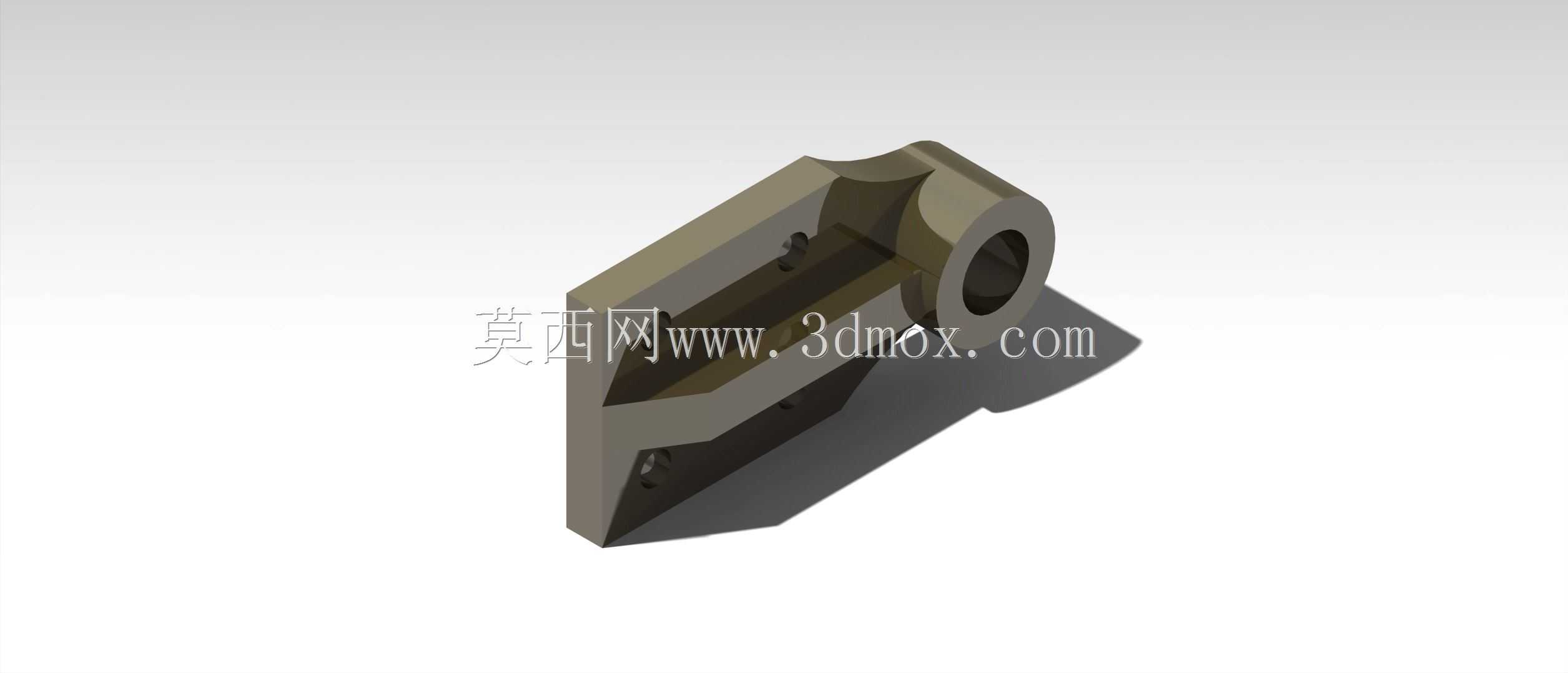

　　在工业传感检测布局的现场工况里，这类侧装式固定支座的使用场景覆盖了生产线工位检测、设备运行状态监测、工装夹具定位反馈等多个环节，作为传感器与设备主体之间的连接载体，它的核心作用是为检测元件提供稳定的安装基准，抵消设备运行过程中产生的振动偏移，保证检测探头的位置精度始终处于设计允许的公差范围内。从结构功能上看，该支座采用一体化切削成型的主体结构，没有多余的拼接焊缝或连接缝隙，整体刚性表现更优，在长期受交变振动的工况下不会出现拼接部位松动的问题。主体上的带孔凸台结构是传感器的核心安装位，内孔的加工精度直接决定了传感器探头的同轴度，设计时预留了足够的轴向调整空间，方便现场安装时根据检测距离的实际需求微调传感器的伸出长度，

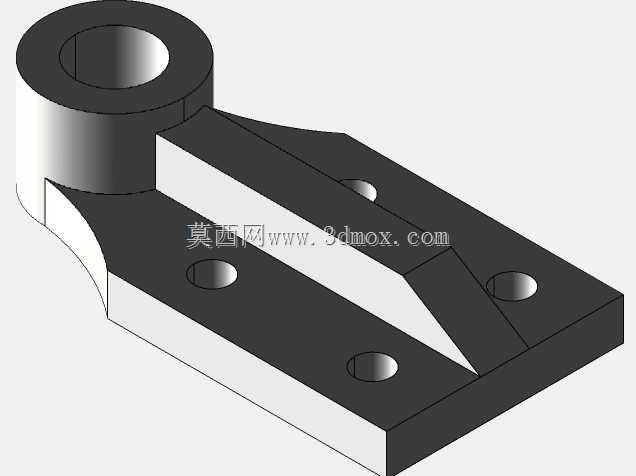

　　凸台外侧的平面可以加装锁紧顶丝，调整到位后直接锁死传感器位置，避免设备运行过程中出现探头滑移。支座底部延伸出的折边安装面是与设备机架连接的承载部位，面上预留的沉头安装孔可以适配标准内六角螺栓，安装时螺栓头完全沉入沉孔内，不会突出安装面干涉周边其他构件的运动轨迹，折边与主体之间做了大圆角过渡处理，有效降低了应力集中系数，在承受侧向冲击力的时候不会出现根部断裂的问题。设计思路上优先考虑了现场安装的便捷性，侧装的结构形式不需要在设备机架上加工大尺寸的安装通孔，只需要在对应位置打两个螺纹孔就可以完成固定，对于后期改造升级的产线来说，不需要对原有设备结构做大规模改动，适配性更强。主体侧面的镂空槽结构并非单纯为了减重，

　　一方面可以减少材料的使用量降低加工成本，另一方面镂空部位可以作为走线通道，传感器的连接线缆可以从槽内穿过固定，避免线缆裸露在外部被运动构件剐蹭破损，同时槽体的存在也为安装操作预留了扳手空间，锁紧顶丝或者固定螺栓的时候不需要额外避让主体结构。从安装边界尺寸来看，该支座的整体外轮廓尺寸紧凑，安装后突出机架表面的距离较小，不会占用过多的设备周边空间，在布局紧凑的自动化产线内部也能找到合适的安装位置，不会和周边的传动部件、气动管路产生运动干涉。主体的安装面与传感器安装孔的垂直度做了严格的公差约束，安装后传感器的检测方向可以垂直对准被测物体表面，避免因为安装角度偏差导致检测信号不稳定或者检测距离不足的问题。在材质选择的适配性上，

　　该结构可以根据使用场景的不同选择不同的加工材料，普通工业工况下采用45号钢调质处理后表面发黑即可满足强度和防锈需求，在有腐蚀性介质的工况下可以更换为304不锈钢材质加工，不需要改动整体结构尺寸就能适配不同的使用环境。实际使用过程中，这类支座的维护成本极低，一体化的结构没有易损部件，只要安装时螺栓锁紧力矩达到设计要求，后续基本不需要做额外的维护调整，传感器更换时只需要松开顶丝抽出旧探头，装入新探头调整到位后锁死即可，不需要拆卸整个支座重新校准位置，大幅降低了现场运维的工作量。对于结构设计人员来说，这类支座的结构形式具备很强的参考性，在做检测工位的结构布局时，可以根据实际使用的传感器尺寸调整内孔直径和安装孔间距，直接复用这种侧装折边加主体凸台的结构形式，不需要重新做受力验证和结构优化，能够有效缩短设计周期，减少非标设计的重复工作量。
