多组拼接式工业结构连接组件三维设计

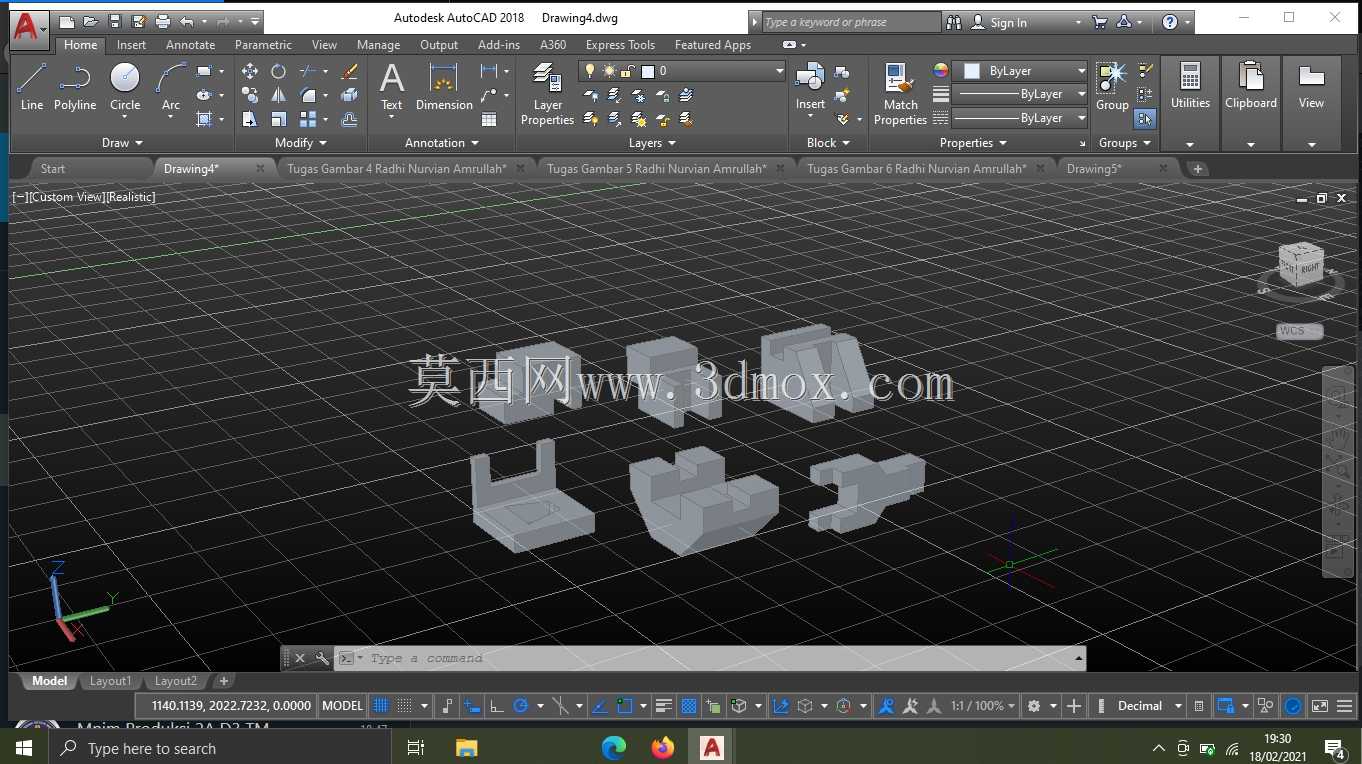

　　这类拼接式结构组件主要面向小型设备机架搭建、非标工装快速组合、实验台架模块化拼装场景，在小批量定制化设备生产、教学实训台搭建、临时检测工位布设场景中使用率较高，区别于标准型材的统一截面，这类异形拼接件可以适配非90度连接、错位搭接、局部承载补强的特殊需求，不需要额外焊接或者定制复杂的转接角件，能大幅缩短现场装配的调整周期。从结构功能上看，不同形态的组件分别承担不同的连接作用：带L型立边的构件主要作为底部支撑基座，平面部分可通过螺栓固定在安装基准面上，立边预留的卡接槽可以直接插入竖向板材或者型材，不需要额外加工连接孔；中间带凹凸卡槽的块状构件属于中间转接件，能同时连接三个方向的杆件，卡槽的间隙设计预留了0.2mm的装配公差，

　　既可以保证插接时的顺畅度，也能避免间隙过大导致的装配后晃动；端部带异形卡头的构件属于末端锁紧件，插入对应卡槽后可以通过侧向的顶丝孔实现锁紧，防止拼接完成后组件受外力出现脱开。设计过程中优先考虑了装配的互换性，所有同规格卡槽的尺寸公差保持一致，不同组件之间可以任意组合搭配，不需要做单独的适配修配，建模时所有的插接面都做了0.5mm的倒角处理，既可以去除加工后的锐边避免划伤操作人员，也能在插接时起到导向作用，降低对准难度。外形尺寸方面，所有组件的最大外轮廓控制在100mm范围内，属于小型拼接构件，安装边界不需要预留过大的操作空间，相邻组件拼接后整体的平面度误差可以控制在0.1mm以内，满足普通工装台架的安装精度要求；

　　构件的壁厚统一设置为3mm，在采用普通工程塑料3D打印或者铝合金铣削加工时都能保证足够的结构强度，正常承载下不会出现变形断裂的问题。这类组件的建模过程严格遵循了实际加工的工艺要求，所有的内角都做了R1的圆角处理，避免铣削加工时出现刀具清根困难的问题，所有的孔位都预留了足够的沉头空间，螺栓锁紧后不会突出构件表面影响后续的板材铺设；从装配逻辑上看，整个拼接体系不需要专用的安装工具，只需要普通的内六角扳手就可以完成全部组装工作，拆解后可以重复利用，适合需要频繁调整工位布局的生产场景。在实际使用中，这类拼接组件可以搭配标准铝型材、亚克力板材共同使用，填补了标准型材无法覆盖的异形连接场景，比如在传感器安装支架的搭建中，

　　可以通过这类组件灵活调整传感器的安装角度与位置，不需要单独定制复杂的弯板支架；在小型物料滑道的搭建中，可以通过不同组件的组合快速拼出所需的滑道走向，调整时只需要松开顶丝更换转接件即可，不需要重新切割型材。建模时对每个构件的受力面都做了局部加厚处理，比如卡槽的受力侧壁厚度比普通壁厚增加1mm，避免反复插拔后出现卡槽开裂的问题，所有的顶丝孔都设计了金属螺母嵌件的安装位，长期使用不会出现螺纹滑牙的问题。
