立式工业气体过滤装置三维结构设计

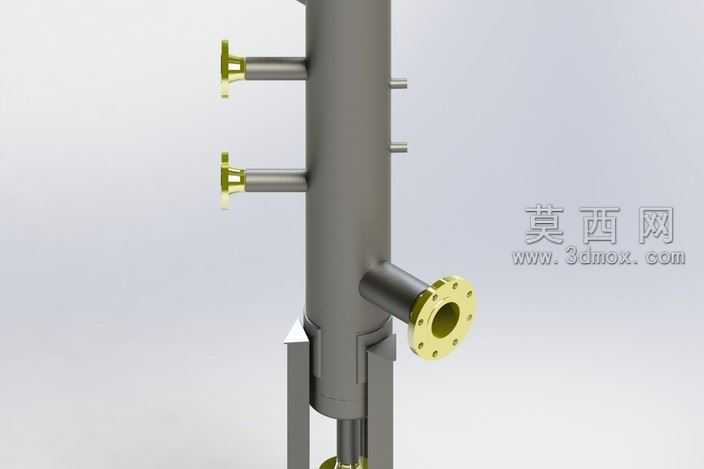

本作品为立式工业气体过滤器的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以竖向圆柱罐体作为核心基体，通过拉伸凸台命令生成等壁厚的承压筒体，筒体底部设计承插式快装连接段，搭配三角支撑支架实现设备的立式固定，支架与筒体间通过焊接约束模拟实际装配关系，保证结构受力合理性。接口设计阶段，在筒体下部侧方生成带颈对焊法兰接口，法兰盘上均匀分布螺栓通孔，法兰密封面采用突面结构，匹配工业管路的标准连接需求；筒体上部侧方对称布置两个外螺纹快插接头，接头端部设计六角拧动段，同时在接头同侧预留两个小型测压接口，满足设备运行时的压力监测、取样检测需求。材质与渲染阶段，针对筒体、支架、接头主体赋予哑光不锈钢材质，调整金属粗糙度参数还原工业金属的磨砂质感，法兰密封面、接头端部的黄铜密封件单独赋予黄铜金属材质，通过调整高光反射参数区分不同金属部件的视觉差异，渲染时添加柔和环境光，突出罐体的圆柱曲面光影过渡，清晰展现各部件的装配层次。结构设计上充分考虑气体过滤的流道需求，筒体内部预留滤芯安装腔，下部法兰为进气端、上部侧接头为出气端，气流进入罐体后经扩容减速、滤芯拦截后从上部接口输出，整体结构无冗余特征，所有接口尺寸、壁厚参数均参考工业压力容器设计规范设定，各零件间装配关系完整，可直接用于工程出图、装配模拟以及虚拟工况演示，建模过程中对所有特征保留参数化编辑权限，可根据实际处理气量、压力等级快速调整筒体直径、接口规格等参数，适配不同的工业气体净化场景。
