带均布安装孔的盘式传动链轮结构

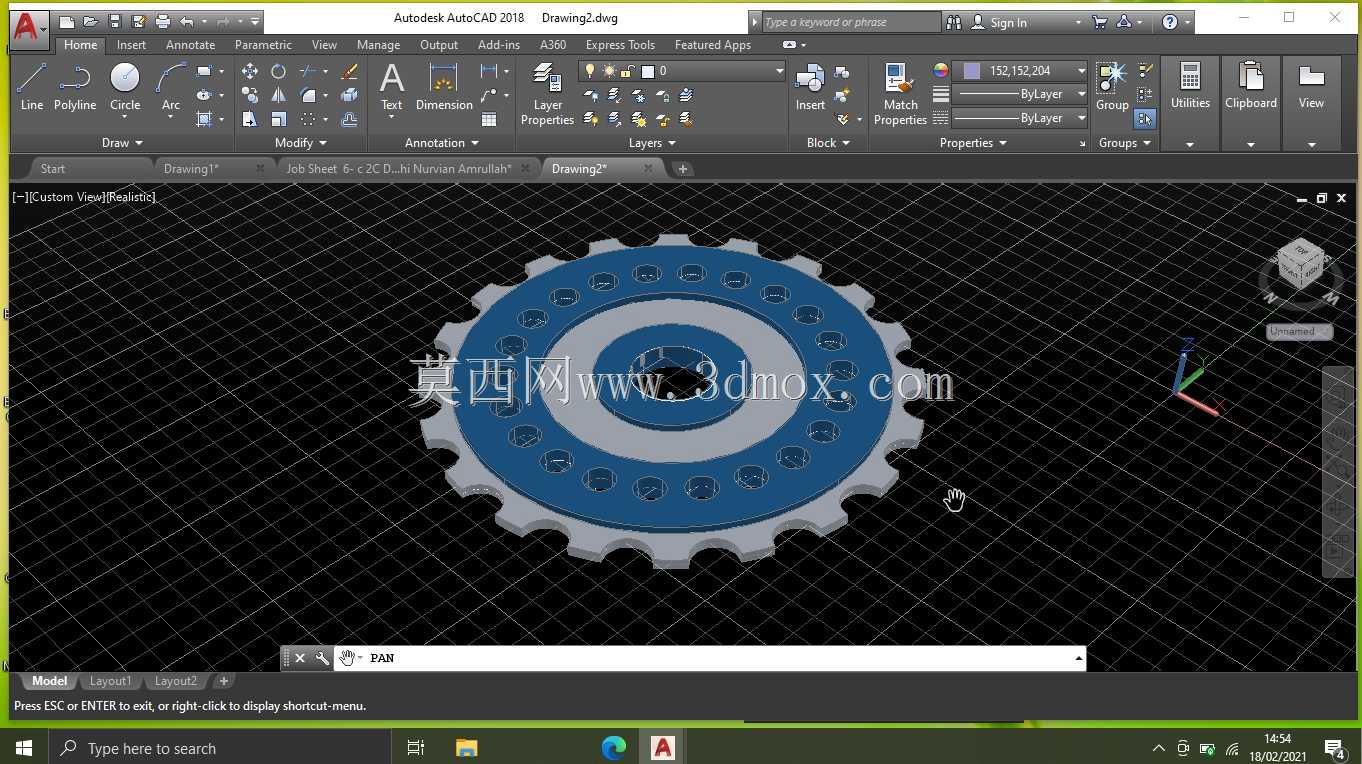

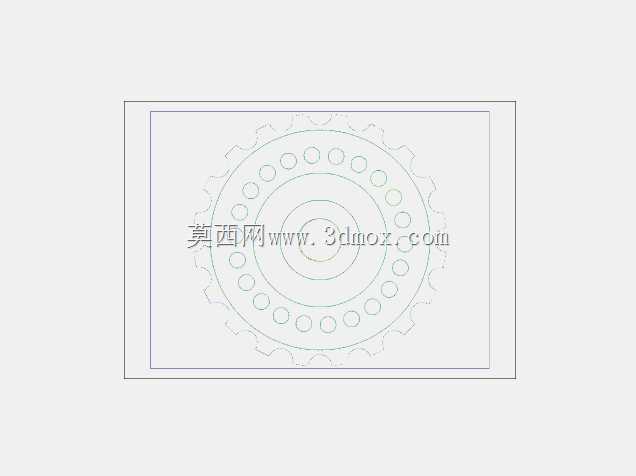

　　这款盘式带齿传动零件属于啮合传动类基础构件，日常在轻载输送线、小型动力传递工位、非标自动化设备的间歇传动单元中十分常见，和常规渐开线圆柱齿轮不同，它的齿形是适配链条啮合的专用轮廓，齿顶做了圆弧过渡处理，能避免和链节啮合时出现卡滞、跳齿的问题，在低速轻载的传动场景下，传动效率稳定，安装维护的门槛更低。从结构设计来看，零件采用三层同轴阶梯结构，最外侧是均匀分布的传动齿，齿根位置做了应力释放圆角，能减少长期交变载荷下的齿根裂纹风险；中间环形区域均匀排布了一圈贯通安装孔，这些孔的位置度公差控制在0.05mm以内，既可以用来安装配套的定位销实现和对接法兰的同轴固定，也能作为减重孔降低零件整体转动惯量，让设备启停阶段的动态响应更平稳；

　　中心位置是阶梯式安装轴孔，孔壁预留了键槽位，能通过平键和传动轴实现周向固定，传递额定扭矩，轴孔端面还设计了定位止口，装配时可以直接和轴肩贴合，不需要额外调整轴向位置，能大幅缩短现场装配的调校时间。在实际应用场景里，这类带安装孔的盘式链轮常被用在食品包装输送线、小型物料分拣设备的动力传递端，因为整体结构对称，高速转动时的动平衡表现更好，不会出现额外的径向窜动，能延长配套轴承的使用寿命。设计过程中需要重点关注几个边界尺寸：首先是齿顶圆的径向跳动公差，必须控制在0.1mm以内，否则啮合时会出现链条松紧度周期性变化，加剧链条磨损；其次是均布安装孔的中心距公差，要和对接法兰的孔位公差匹配，避免装配时出现螺栓强行穿入产生的装配应力；

　　中心轴孔的尺寸公差要选H7级精度，和k6公差的传动轴配合时，既能保证装配时的同轴度，也方便后期维护拆卸。另外齿面的粗糙度要控制在Ra3.2以内，降低和链节啮合时的摩擦损耗，中间环形区域的非配合面可以适当放宽粗糙度要求，降低加工成本。这类零件在选型替换时，除了核对齿形参数、节距尺寸，还要重点确认安装孔的分布圆直径、中心轴孔的直径以及键槽宽度，避免出现安装干涉的问题，和普通实心链轮相比，这种带均布孔的结构重量能降低30%左右，在对转动惯量有要求的轻载传动场景下适配性更强，不需要额外做动平衡处理就能满足每分钟300转以内的使用要求。在装配环节要注意，齿面要和配套链轮的齿面保持在同一垂直平面内，轴向偏移量不能超过2mm，否则会加速链条和齿面的偏磨，缩短整套传动机构的使用寿命，日常维护时只需要定期在齿面涂抹润滑脂，就能保证传动过程平稳无噪音。
