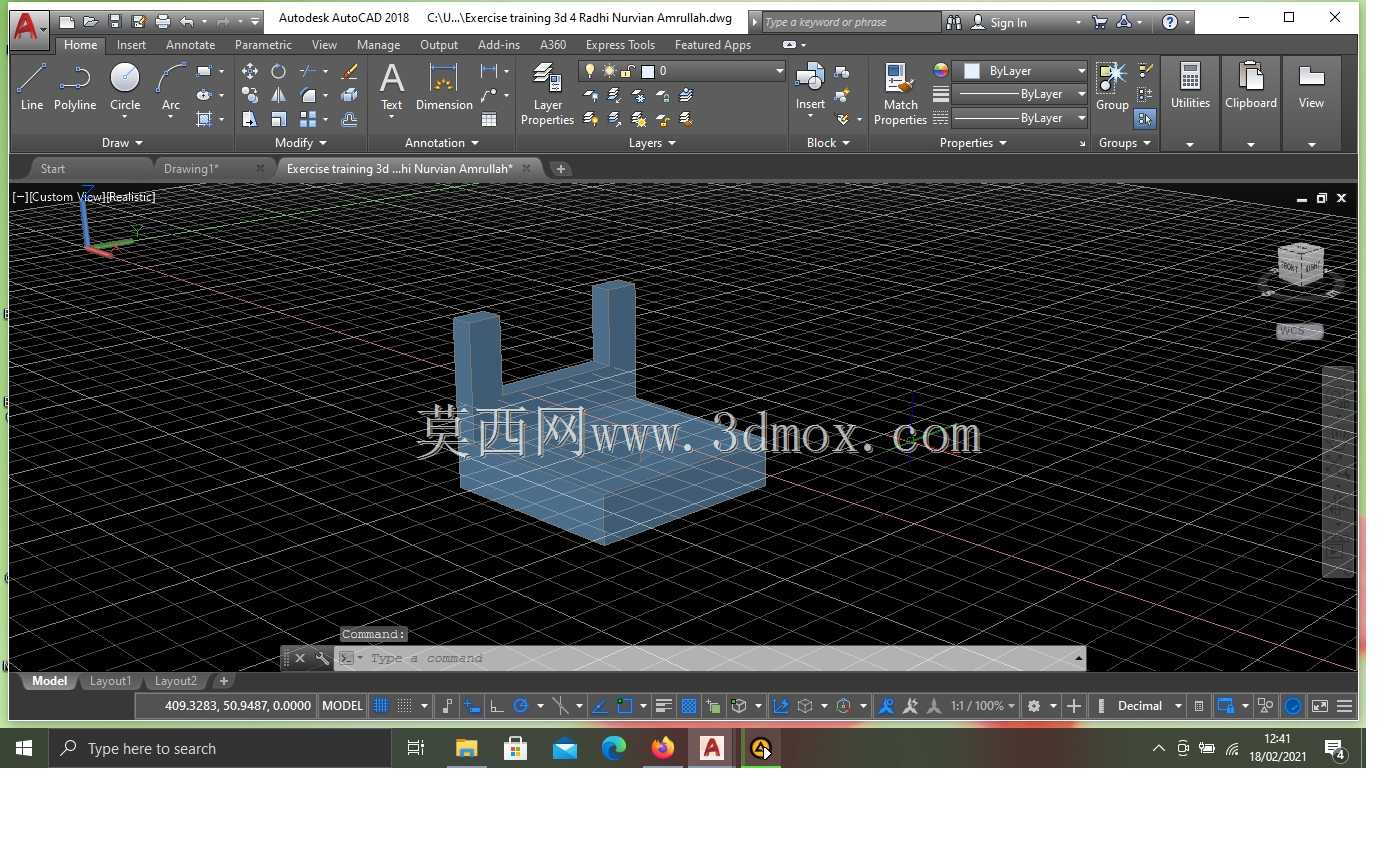

运动训练用U型支撑基座结构设计

　　在机械结构设计的日常练习与小型功能构件开发中，这类U型支撑基座常作为运动训练类教具、小型传动定位机构的基础承载单元使用，不少刚接触三维建模的工程人员会从这类简单构件入手，练习实体拉伸、特征切除、基准对齐这类基础建模操作，同时也能通过这类构件的建模过程，理解机械结构中支撑、定位、限位的核心设计逻辑。从实际应用场景来看，这类构件可以直接适配小型桌面级机械演示装置的安装需求，比如在教学用运动传动演示台上，作为滑动导杆的端部支撑座，两个向上延伸的立臂可以开设同轴安装孔，用来穿装导向光轴，底部的平板结构则可以通过螺栓固定在设备台面上，为上方的运动部件提供稳定的安装基准。

　　设计这类构件的时候，首先要考虑的是安装边界的适配性，底部安装板的长宽尺寸需要匹配台面的安装孔位间距，通常这类小型支撑座的底板厚度会控制在整体高度的六分之一到五分之一之间，既保证足够的结构刚性，避免安装后受载出现底板翘曲变形，也不会因为厚度过大造成材料浪费。两个立臂的高度需要根据所支撑的运动部件行程来确定，要保证运动部件在全行程移动过程中，不会和底板表面发生剐蹭干涉，同时立臂的内侧间距要和所配合的滑动部件宽度预留0.2到0.5毫米的间隙，既避免间隙过大造成运动过程中晃动，也不会因为间隙过小导致装配卡滞。

　　从功能特性上看，这类一体式U型结构相比分体式拼接的支撑座，少了两个立臂和底板之间的装配环节，不需要额外设计连接螺栓孔或者定位销，整体结构的同轴度更容易保证，在建模完成后如果采用3D打印或者整块型材铣削加工，都能直接获得完整的构件，加工工序更短，装配累积误差更小。立臂顶端通常会做小尺寸的倒角处理，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面也能在穿装光轴或者转轴的时候起到导向作用，降低装配难度。底板的四个角位置通常会预留沉头安装孔，沉头深度要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不会高出底板表面，避免后续安装其他部件时出现干涉。

　　在实际的建模练习过程中，这类构件的设计思路往往是从基准面开始，先绘制底板的二维轮廓，通过拉伸特征生成底板实体，再以底板上表面为基准，绘制两个立臂的截面轮廓，向上拉伸到设定高度，之后再根据配合需求，在两个立臂上同轴切除出轴孔，在底板上切除出安装沉孔，最后对所有锐边做倒圆角或者倒角处理。整个建模过程需要注意特征之间的父子关系，避免后续修改尺寸的时候出现特征报错，比如轴孔的位置要以两个立臂的对称中心为基准来标注尺寸，这样调整立臂间距的时候，轴孔会自动保持居中，不需要反复重新定位。

　　这类构件虽然结构简单，但是在很多小型自动化设备、教学实验装置里都能看到类似的结构变体，比如皮带输送机的端部张紧轮支撑座、小型气缸的端部安装座、传感器安装支架的基础结构，都是从这类U型支撑结构演变而来，只是根据不同的受力需求调整了壁厚、安装孔位置、立臂的截面形状。在做结构强度校核的时候，这类构件主要承受的是垂直方向的载荷以及立臂受到的径向力，通常用普通的工程塑料或者铝合金加工就可以满足使用需求，如果是用在受力较大的场合，也可以改用钢材铣削加工，适当增加立臂和底板的壁厚，提升整体的承载能力。

　　在确定安装边界的时候，还要考虑构件和周边其他部件的安全距离，比如当立臂上安装的转轴带传动轮的时候，要保证传动轮的外圆和底板边缘之间预留足够的间隙，避免传动皮带和底板发生摩擦。底板的安装孔位置要尽量靠近四个角，这样固定之后整个基座的受力更均匀，不会因为受力点集中在中间位置，导致底板长期受载出现变形。如果是用于运动训练教学场景，这类构件还可以在立臂上开设不同高度的调节孔，用来调整所支撑部件的安装高度，满足不同实验工况的演示需求，拓展构件的使用范围。
