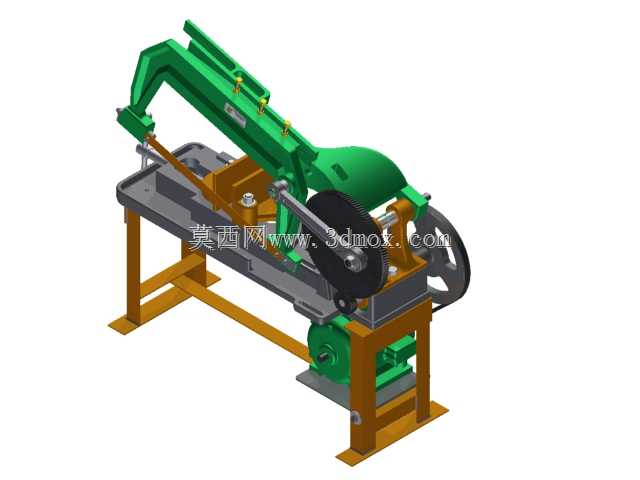

老式机械弓锯床结构三维设计

　　这款弓锯床的三维结构还原，完全围绕小型机加工车间的棒料下料场景搭建，日常处理45号钢、铝型材、铜棒等直径120mm以内的圆料、方料切断作业，是维修班组、小型五金加工厂里替代手工锯切的核心下料设备，相比砂轮切割机无烧蚀切口、相比带锯床结构更简单耐造，对车间维护能力要求极低，适合加工批量不大、下料精度要求在0.5mm以内的粗加工下料工序。整个设备的机架采用方管焊接框架结构，底部四个支脚预留了M16的地脚安装孔，安装时需要保证机架台面水平度误差不超过0.2mm/m，避免锯切过程中因机架倾斜导致锯条崩断、切口偏斜。设备的动力输入侧布置了大小两个V带轮，大带轮与偏心曲柄机构同轴安装，通过V带传递电机输出的扭矩，

　　带轮外侧预留了安全防护罩的安装位，建模时还原了带轮的键槽、顶丝固定结构，方便后续做运动仿真时添加带传动约束。锯架部分采用了铸造弯臂结构的三维形态，锯条张紧装置布置在锯架前端，通过调节螺栓调整锯条的张紧力，建模时还原了张紧滑块的导向槽结构，实际装配时张紧力控制在120-150N即可，过紧容易导致锯条疲劳断裂，过松则会出现锯切跑偏、锯条打齿的问题。锯架的抬升与进给依靠曲柄摇杆机构实现，偏心轮转动时带动摇杆做往复摆动，同时配合锯架尾部的配重块实现无液压系统的重力进给，这种结构完全规避了小型设备液压系统易漏油、维护频繁的问题，在无液压油补给的偏远维修站点也能长期稳定使用。工作台面采用铸铁平板结构，台面上预留了T型槽用于安装工件夹紧虎钳，

　　虎钳的丝杠进给结构也在模型中做了完整还原，夹紧行程最大可达150mm，能够适配不同截面尺寸的工件装夹。设备的传动部分全部做了干涉检查，曲柄转动时锯架的往复行程为180mm，能够匹配长度350mm的标准机用弓锯条，锯条的安装角度做了3度的后倾设计，保证回程时锯条不与工件切口摩擦，延长锯条使用寿命。从安装边界来看，设备整体占地长度约1200mm、宽度约600mm、高度约900mm，后方需要预留至少200mm的电机散热与维护空间，左侧预留300mm的带轮更换操作空间，右侧不需要额外操作空间，可以贴墙放置。建模过程中对所有运动副都做了间隙预留，曲柄轴与铜套的配合间隙控制在0.02-0.04mm，摇杆铰接处的销轴间隙控制在0.01-0.

　　02mm，完全符合实际机械加工的装配公差要求，不会出现运动仿真时的卡滞、干涉问题。设备的电机安装座做了腰型孔设计，方便调整V带的张紧度，腰型孔的调节行程为50mm，能够适配不同中心距的带轮更换需求。底部机架的横撑结构做了加强筋设计，避免锯切过程中机架产生共振，保证锯切过程的稳定性。整个模型的结构拆分完全按照实际设备的装配逻辑搭建，从底部机架、传动系统、锯架组件、工件装夹组件到护罩安装位，每个部件都可以单独导出做工程图，也可以直接导入运动仿真软件做锯切动作的模拟，对于刚接触金属切削设备设计的工程师来说，能够直观理解弓锯床的曲柄进给、重力进刀的机械原理，也可以作为小型下料设备改型设计的基础结构参考，比如改造成适合特定型材切割的专用锯床时，可以直接在现有工作台结构上修改装夹工装，不需要重新搭建整体传动框架。
