小型带锯切割设备结构三维设计

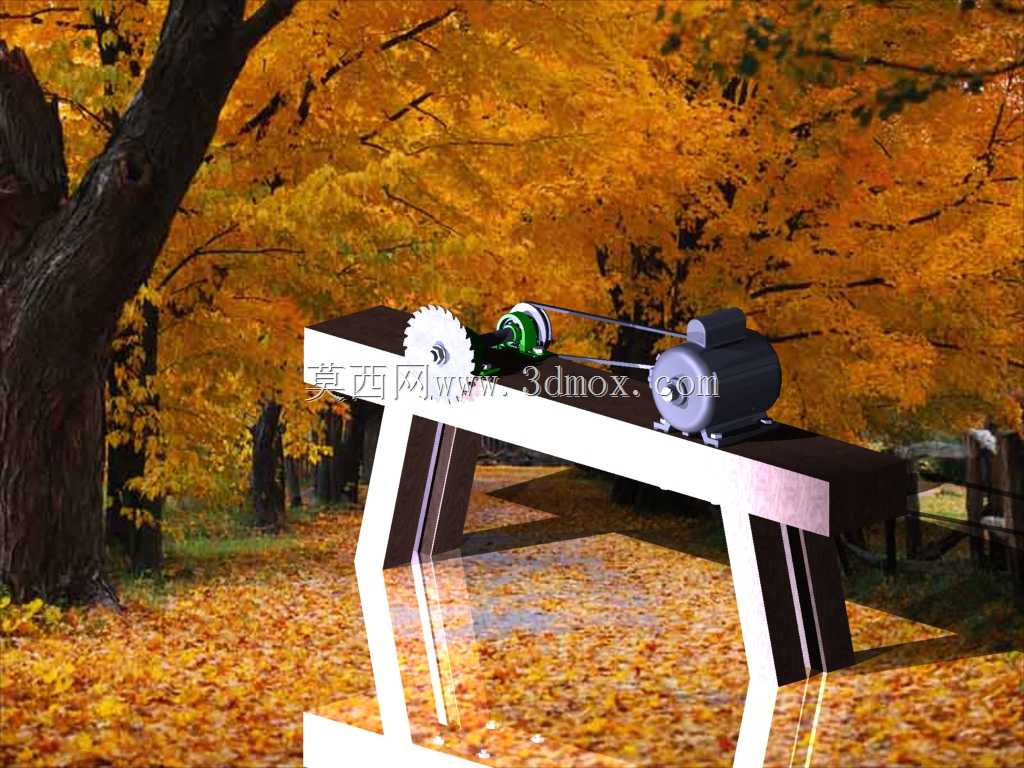

　　这套小型带锯切割结构的设计，最初是面向小型机加工维修点、家装木工现场作业、教学实训场景开发的，区别于工业级大型带锯的厚重结构，整体采用倾斜式龙门机架布局，在保证锯切刚性的前提下尽可能压缩设备整体占地空间，适配狭小作业区域的安装使用需求。从功能实现逻辑来看，设备核心的锯切动力由卧式安装的驱动电机提供，动力输出端通过V型带传动将扭矩传递至主动锯轮，主动轮带动环形锯条做连续回转运动，从动轮端设置张紧调节结构，可通过调整从动轮的轴端位置改变锯条张紧度，既能够补偿锯条长期使用产生的拉伸形变，也能在锯条出现小幅跑偏时调整两轮的平行度，避免锯条掉带、断裂的问题。锯条的作业侧设置有导向块结构，导向块内嵌硬质合金耐磨衬片，

　　能够限制锯条高速运行时的侧向摆动量，保证锯切过程中锯条的直线度，避免切缝歪斜、锯条崩齿的问题，导向块的位置可根据待切割工件的尺寸进行上下调整，尽可能缩短导向块与工件切割面的距离，提升锯切过程的稳定性。机架部分采用折弯钢板焊接成型，底部设计有向外延伸的支撑脚，可通过膨胀螺栓固定在作业台面或者水泥地面上，机架的倾斜角度经过反复校核，既保证锯条运行时的容屑空间足够，切割产生的木屑、金属切屑能够自然滑落至机架下方的收集区域，不会堆积在锯轮或者传动部件位置加剧磨损，同时也让操作人员的作业视角更开阔，上料、对位时能够清晰观察锯条与工件的对位标记，降低操作失误概率。传动部分的带轮外侧设计有半包围式安全护罩，护罩采用薄钢板折弯成型，

　　通过螺栓固定在电机安装座上，能够完全覆盖传动带的外露旋转区域，避免操作人员衣物、工具意外卷入传动结构，同时护罩上预留有散热缝隙，不会影响电机运行过程中的空气流通散热。电机安装座设计有长条形调节腰孔，安装时可沿腰孔方向调整电机的固定位置，改变传动带的张紧程度，既方便传动带的安装更换，也能在传动带磨损松弛后快速调整张紧力，避免传动打滑丢转。设备的工作台面采用加厚钢板铣平加工，台面平面度控制在0.1mm/100mm以内，可适配配套的角度推尺、工件压紧夹具，完成不同角度的型材、木料切割作业，台面与锯条的间隙控制在2mm以内，避免小尺寸工件卡入缝隙造成安全隐患。从安装边界来看，设备整体的横向占地宽度不超过800mm，纵向深度不超过600mm，

　　机架顶部距离安装基准面的高度不超过700mm，不需要专门的设备基础，普通的木质工作台、钢结构工作台只要承重达到50kg以上即可稳定安装，不需要额外做地脚固定也能满足日常小负载锯切的稳定性要求。设计过程中针对锯轮的动平衡做了专门优化，锯轮整体采用铸铝材质加工，轮槽表面做滚花处理增加与锯条的摩擦力，装配前两轮都做了G6.3级别的动平衡校正，保证锯条运行速度达到15m/s时不会出现明显的机架振动，既能够降低作业过程的噪音，也能延长锯条的使用寿命，减少锯条的疲劳断裂概率。锯条的张紧力设置有参考阈值，日常锯切木材、塑料等软质材料时张紧力可适当调低，锯切钢材、铝合金等金属型材时可适当调高张紧力，避免锯切过程中锯条打滑、变形。设备的润滑点主要集中在两轮的轴承位置，采用密封式深沟球轴承，出厂时已经填充锂基润滑脂，日常使用每半年补充一次润滑脂即可，不需要频繁维护。整体结构没有复杂的电控、液压部件，所有部件都采用标准化的工业级零件，损坏后可直接在五金市场采购替换，不需要定制专用配件，非常适合非专业设备维护人员的使用场景，不管是个人DIY作业还是小型加工点的批量小工件切割，都能满足使用需求。
