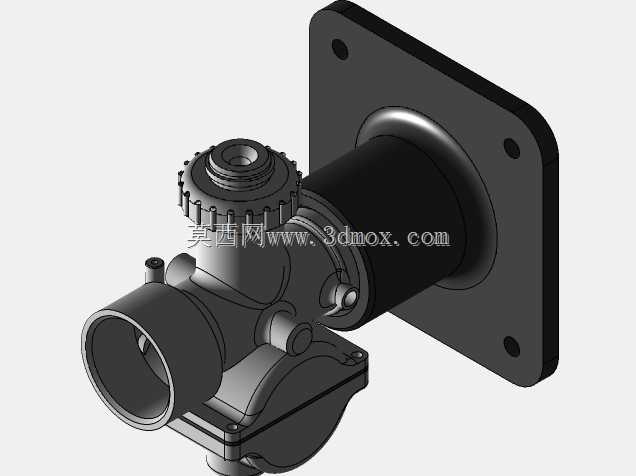

小型内燃机用化油器结构三维数模

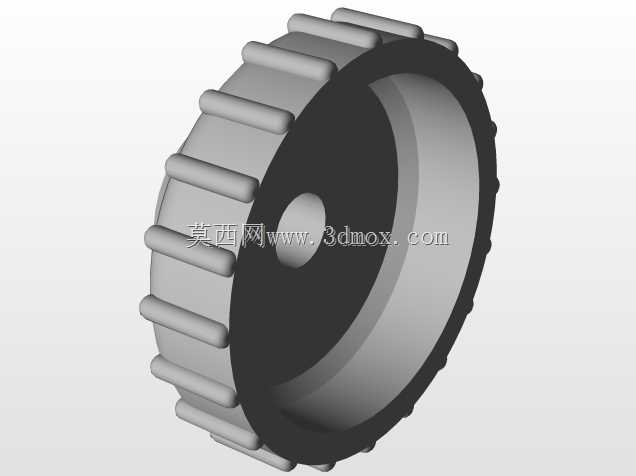

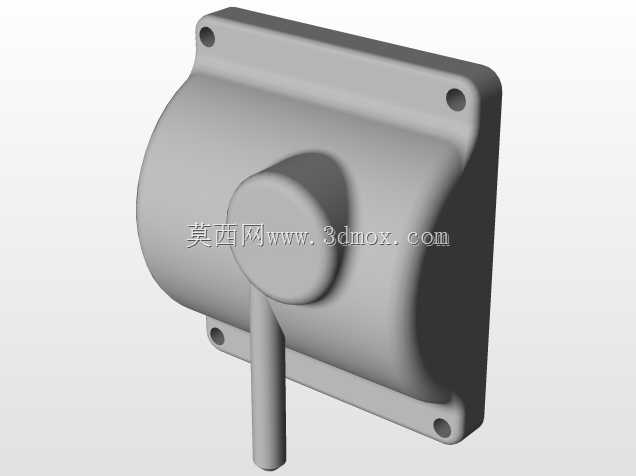

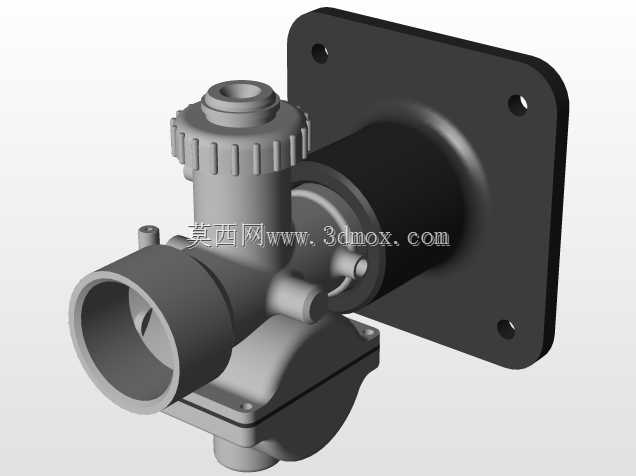

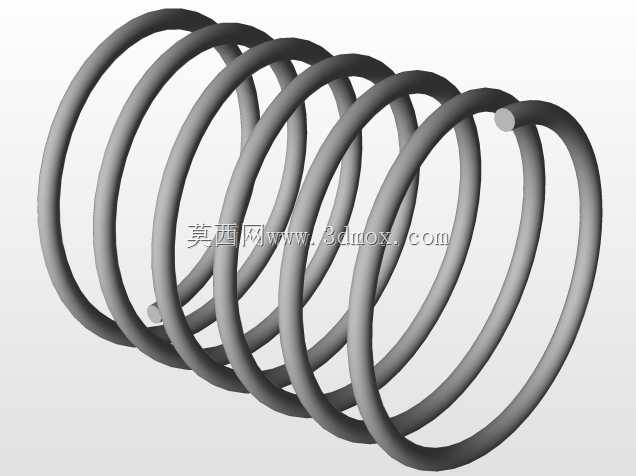

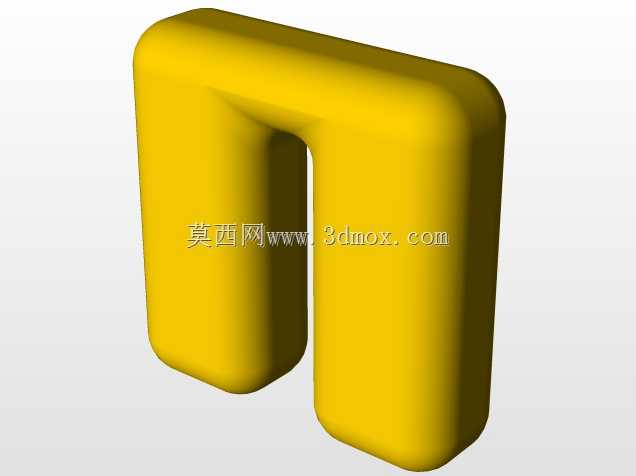

　　中部的柱塞油针调节腔、以及带法兰的出气连接端，进气喇叭口做了大圆角过渡设计，能减少进气紊流，提升中低转速下的进气充量效率，避免进气截面突变带来的流阻损失。中部的柱塞调节结构做了等比例还原，柱塞侧壁的导向槽、顶部的油门拉线安装位、油针的阶梯卡槽都有完整建模，油针与主喷管的配合间隙按照实际装配公差预留，在做运动仿真时可以直接模拟柱塞升降过程中，油针相对于主喷管的位置变化，对应不同油门开度下的燃油流通截面变化，匹配不同转速负荷下的空燃比需求。化油器本体上的附属接口也全部做了细节还原，包括侧面的怠速调节螺钉安装孔、底部浮子室的密封结合面、进油口的接头安装位、以及通气管的接口位置，浮子室与本体的连接螺栓孔位、密封槽结构都清晰呈现，在小型通用内燃机、摩托车发动机、小型园林动力设备的燃油供给系统里，化油器是负责将燃油与空气按合适工况比例混合的核心部件，直接决定动力输出的平顺性、燃油经济性与怠速稳定性，这套三维数模完整还原了柱塞式化油器的全部内外结构，可直接用于动力系统匹配设计、安装干涉校核、教学演示拆解等场景。从实际工程应用来看，这类侧吸式柱塞化油器多用于排量100-250cc的单缸四冲程汽油机，覆盖跨骑摩托车、小型发电机、微耕机、园林割灌机等多款动力设备，相比真空膜片式化油器，柱塞式结构的油门响应更直接，结构更简单，后期维护拆解难度更低，适合在高负荷、工况波动频繁的户外作业场景下使用。数模里完整呈现了化油器的三个核心功能段：进气端的喇叭口进气道、

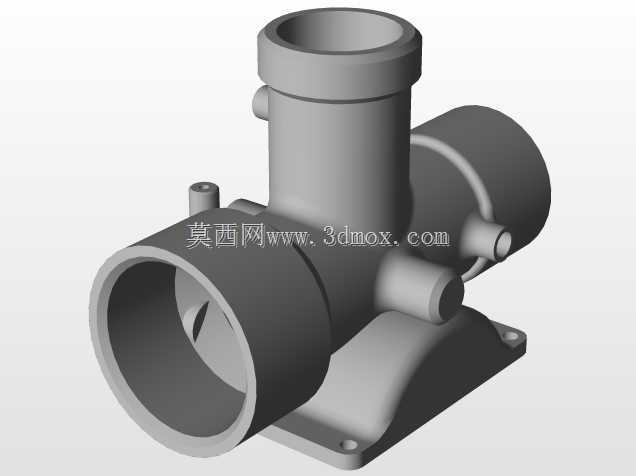

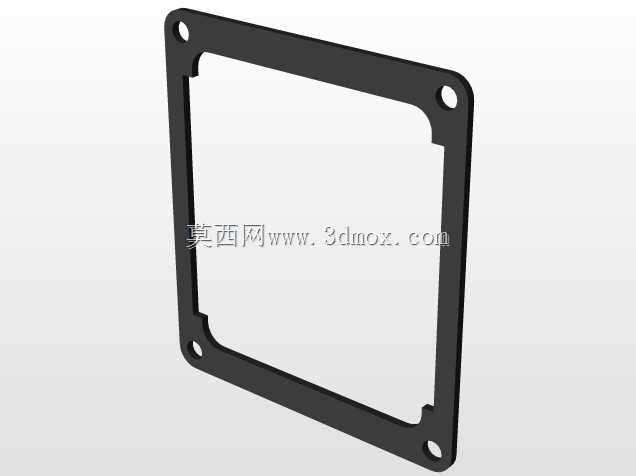

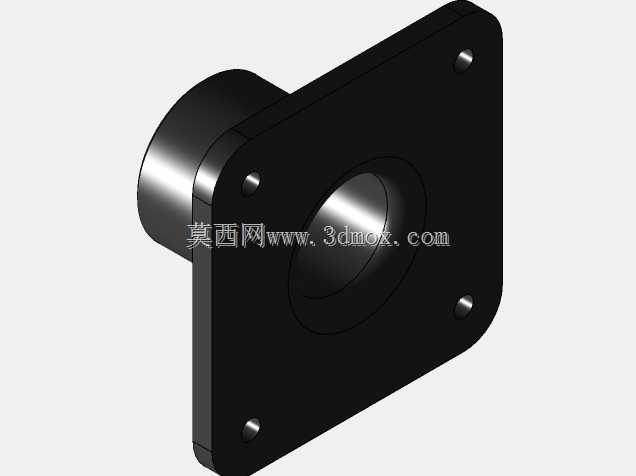

　　在做配套设计时可以直接提取这些接口尺寸，匹配对应的燃油管路、怠速调节旋钮、浮子室密封垫等配件。安装边界方面，这套化油器采用方形法兰安装结构，法兰盘上预留四个对称布置的安装通孔，法兰端面做了精加工平面的结构示意，安装时可以通过法兰垫片与发动机进气歧管端面密封，避免漏气导致的混合气过稀问题；法兰的中心与进气道中心同轴度在建模时做了约束，安装后不会出现气道错位的问题，进气道的通径、法兰的安装孔距、化油器整体的外轮廓尺寸都按照通用量产化油器的实际尺寸做了1:1还原，在做整机布置时，可以直接将数模导入装配环境，校核化油器与周边油箱、车架、空滤器的安装间隙，避免出现装配干涉，尤其是柱塞顶部的油门拉线活动空间、侧面怠速螺钉的调节操作空间，

　　数模里都预留了足够的操作余量，不需要后期再做结构调整。设计思路上，这套数模遵循了化油器的实际工作逻辑，将进气通路、燃油通路、控制调节机构做了独立的实体拆分，每个零件都可以单独导出做工程图，也可以做虚拟拆解演示，帮助设计人员理解化油器的工作原理：空气从进气喇叭口进入，流经柱塞与喉口位置时产生负压，将浮子室内的燃油从主喷管吸出，与高速流动的空气混合形成可燃混合气，通过出气法兰进入发动机气缸燃烧；怠速工况下柱塞处于最低位置，主喷管被油针封堵，燃油从怠速喷口吸出，维持发动机怠速运转，数模里的怠速油道、主油道都做了内部流道的建模，在做CFD流场分析时可以直接提取流体域，不用再做额外的补面处理。对于做小型动力设备开发的工程师来说，

　　这套数模可以直接作为选型参考，对比不同安装尺寸的化油器与自身动力系统的匹配度，也可以在其基础上做改型设计，比如调整法兰安装孔位、改变进气道角度、调整柱塞直径来适配不同排量的发动机需求，省去从零开始建模的时间，提升设计效率；对于职业院校的机械、汽修专业教学来说，这套完整的化油器数模可以用于虚拟仿真教学，让学生直观看到化油器的内部结构与工作原理，比单纯的二维图纸更易理解。数模的外形细节也还原了量产化油器的工艺特征，比如本体的压铸分型线、安装螺栓的凸台结构、表面的加强筋布置，这些细节都是实际量产中必须考虑的工艺要素，在做开模设计时可以直接参考这些结构，避免出现工艺缺陷，比如壁厚不均导致的压铸缩孔、加强筋位置不合理导致的应力集中等问题。
