台式双轮砂轮机结构三维设计

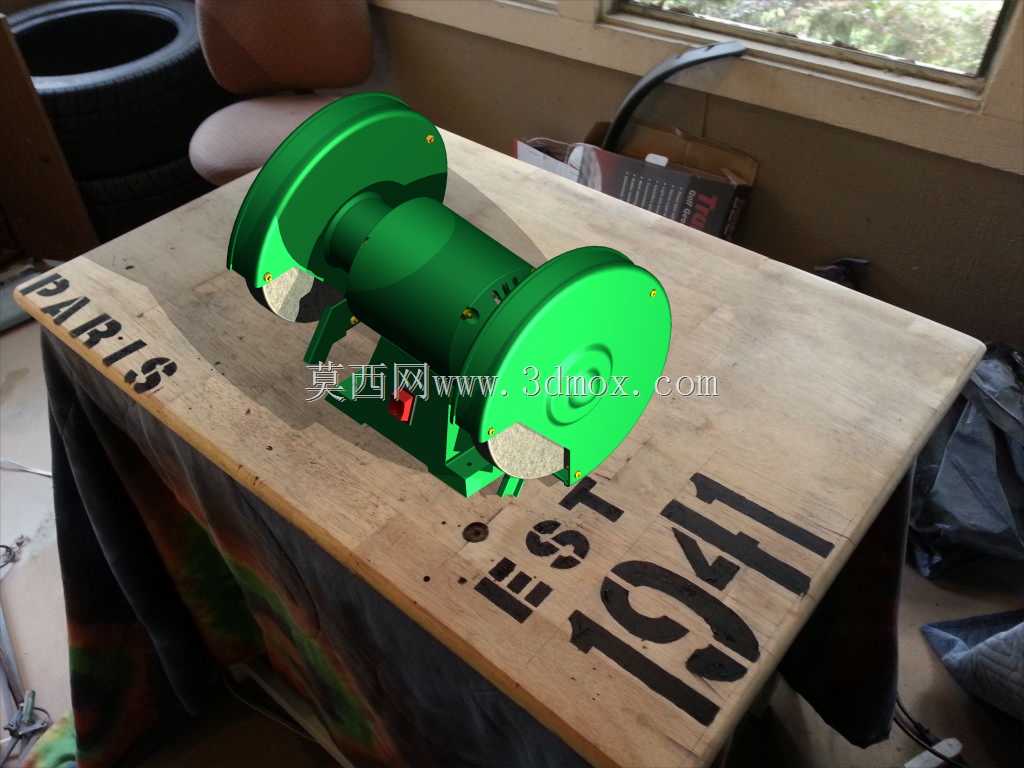

　　这款台式双轮砂轮机的三维结构设计，完全围绕小型加工场景的实际使用需求搭建，在机加工维修工位、五金加工小作坊、职业院校实训车间这类场景中，这类设备是刃磨刀具、打磨小型金属工件飞边、去除小型焊接件焊渣的核心辅助工具，相比手持角磨机，台式固定安装的结构能提供更稳定的磨削支撑，作业时的操作精度和安全性都有明显提升。从结构设计逻辑来看，整体采用对称式双轮布局，中部为集成电机的主机壳体，两端伸出的电机轴直接安装砂轮片，省去了额外的传动结构，既减少了传动环节的功率损耗，也降低了后期维护的复杂度，这种直驱式的结构设计，能让砂轮运转时的同轴度更易控制，减少磨削过程中的跳动问题。主机壳体下方延伸出一体式安装底座，底座上预留了对称分布的螺栓安装孔，

　　安装时可通过螺栓将整机固定在木质或金属工作台面上，安装边界需要预留足够的操作空间，设备左右两侧需留出至少200mm的操作余量，前方操作区域需预留不小于400mm的空间方便操作人员握持工件进给，设备整体高度控制在200mm左右，宽度约350mm，适配常规高度750-800mm的工作台安装后，砂轮中心高度刚好匹配操作人员站立作业时的手肘高度，长时间操作不易产生疲劳。两端的砂轮防护罩采用半包围式结构设计，防护罩开口角度严格控制在朝向操作人员的120度范围内，既保证足够的磨削操作空间，又能阻挡砂轮意外碎裂时的碎块飞溅，防护罩上方预留了安装冷却托架的接口，可根据使用需求加装工件托架，托住小型工件避免磨削时手部抖动影响精度。

　　设备侧面设置了翘板式电源开关，开关位置处于操作人员伸手可及的范围，紧急情况下可快速切断电源，开关外侧做了凸起的防护边，避免作业时工件误碰触发停机或意外启动。砂轮片的选型适配常规的棕刚玉砂轮，两端可根据需求安装不同粒度的砂轮，一端安装粗粒度砂轮用于快速去除工件余量、打磨飞边焊渣，另一端安装细粒度砂轮用于刀具刃磨的精磨工序，单轮最大承重不超过5kg，适配常规直径150mm、厚度20mm的标准砂轮片，更换时只需拆卸防护罩外侧的紧固压板即可完成操作，无需拆解主机壳体。在细节设计上，主机壳体表面做了散热筋结构，沿电机轴向分布的凸起筋条既能增加壳体的结构强度，又能增大散热面积，保证电机长时间连续运转时的热量能快速散出，避免电机过热烧毁。

　　底座与主机壳体的连接位置做了加强筋过渡，减少磨削作业时的共振问题，降低作业过程中的噪音和震动传递，保证磨削时的稳定性。从实际使用的角度出发，这款设备的结构设计没有多余的冗余部件，所有结构都服务于磨削作业的核心需求，安装时需要注意工作台面的平面度，若台面不平整需在底座下方加垫调整垫片，避免底座安装后产生内应力导致电机轴变形，影响砂轮运转的同轴度；接线部分需在设备后方预留走线空间，避免电源线与砂轮旋转部件接触，同时设备整体需可靠接地，防止漏电风险。对于三维建模从业者而言，这款模型的结构还原度覆盖了从外部壳体、防护罩、安装底座到内部电机轴、紧固部件的全部细节，可直接用于设备布局仿真、实训教学演示、工位安全培训等场景，也可作为小型台式加工设备的设计参考，拆解其直驱结构的布局逻辑、安装固定的设计思路、安全防护的结构考量，为同类小型加工设备的结构设计提供可落地的参考依据。在实际的机加工车间中，这类砂轮机通常布置在车间的边角维修区域，靠近钳工工位，方便钳工随时刃磨錾子、划针、钻头等常用工具，也可用于小型零件的去毛刺处理，相比大型磨床，它的占地面积小、操作灵活、启动速度快，不需要复杂的操作培训即可上手，是小型加工场景中不可或缺的通用磨削设备。设计过程中也充分考虑了日常维护的便利性，电机的碳刷位置设置在壳体外侧的可拆卸盖板下，更换碳刷时只需打开盖板即可操作，不需要拆解整个主机，大幅降低了日常维护的时间成本。
