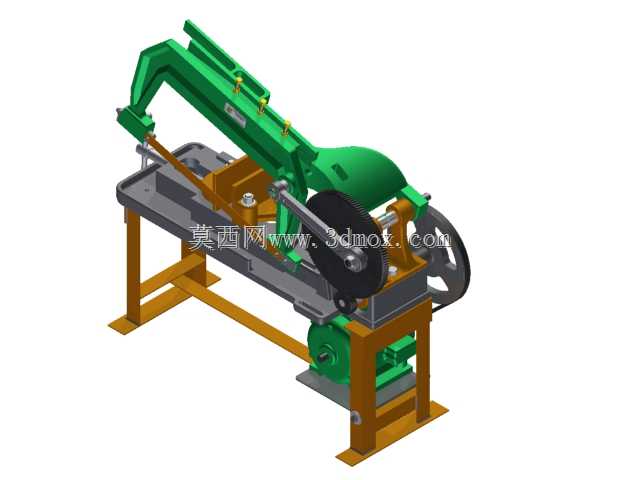

机械式弓锯切割设备三维结构模型

　　这套弓锯切割设备的三维结构，完整还原了传统机械式金属弓锯床的全部传动与执行细节，在机加工车间的备料工序、五金件下料场景、小型维修站点的金属裁切作业中都有广泛应用，主要针对圆钢、方钢、小型型钢等黑色金属材料的定长切断作业，相比砂轮切割具备切口无过热烧损、材料损耗小、切口端面平整的优势，适合对切断面质量有一定要求的小批量下料场景。从结构设计逻辑来看，整套设备采用落地式框架支撑结构，底部的型钢焊接机架承担全部设备重量与切削过程的振动载荷，机架支脚预留了地脚安装孔位，可直接固定在水泥地面或减震垫铁上，安装时需保证锯架往复运动方向与工作台装夹面的平行度误差控制在合理范围内，避免锯条偏磨断裂。传动系统采用曲柄滑块机构实现锯弓的往复直线运动，

　　动力输入端的带轮组承担一级减速功能，大带轮同轴连接的齿轮副完成二级减速后，驱动偏心轮带动连杆推动锯弓做往复行程，其中工作行程段锯弓配合自重实现向下进给，回程段锯弓会微量抬升，避免锯条齿面与工件表面发生无效摩擦，延长锯条使用寿命。设备的工作台面设置了通用型工件装夹工位，可适配不同截面形状的金属坯料装夹，装夹机构采用丝杠压紧结构，压紧力可根据工件材质、截面尺寸灵活调整，避免装夹变形导致的锯切面倾斜。锯弓部分的设计充分考虑了锯条的张紧需求，端部设置了螺杆式张紧机构，可根据锯条规格、切削材料硬度调整张紧力，张紧力过小会导致锯条切削过程中跑偏断齿，张紧力过大则容易引发锯条疲劳断裂，建模时完整还原了张紧调节的行程空间与结构间隙。

　　整套设备的外形尺寸适配小型机加工车间的场地布局，整体占地长度约1.2米、宽度约0.6米、高度约1.1米，不需要额外的大型安装基础，接通动力电源即可投入使用，设备的传动部件全部设置了安全防护结构，带轮、齿轮等旋转部件外侧加装了防护罩壳，避免切削过程中切屑飞溅、人员误触旋转部件引发安全事故。从建模细节来看，所有运动副的配合间隙都按照实际机械加工的装配公差进行还原，包括曲柄与连杆的铰接间隙、锯弓与导向滑轨的配合间隙、带轮与传动轴的配合公差都做了对应体现，可直接用于设备的装配工艺模拟、运动干涉检查、维修拆装教学场景。设备的润滑点位也在模型中做了对应标识，包括齿轮啮合面、曲柄铰接点、锯弓导向面等需要定期润滑的位置，都预留了注油结构的空间，

　　符合实际设备的日常维护需求。在实际选型适配过程中，这类弓锯设备适合切割直径不超过120mm的圆钢或等截面方钢，切削进给速度可通过调整偏心轮的偏心距实现档位切换，针对不同硬度的金属材料匹配对应的往复行程次数，避免锯条过早磨损。整套模型的结构拆分完全按照实际设备的装配层级进行，从底部机架、传动组件、锯弓组件、工件装夹组件到防护组件都做了独立的零件拆分，每个零件的结构特征都完整还原，包括焊接机架的型钢拼接焊缝位置、铸件部件的拔模斜度、紧固件的安装沉孔都做了写实处理，没有做过度的简化省略，能够直接用于工程出图、结构改进参考、虚拟装配调试等工作场景。
