手柄零件50×50规格钻孔加工夹具

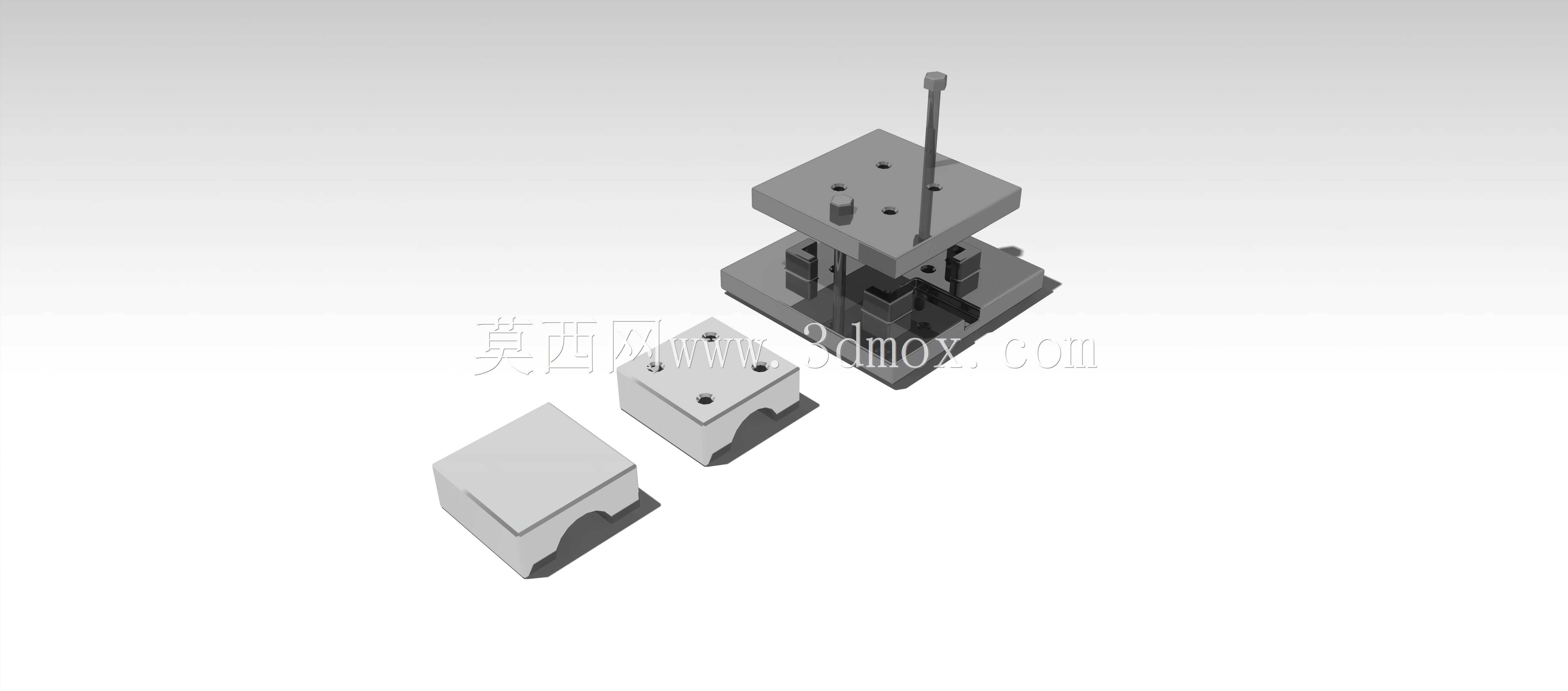

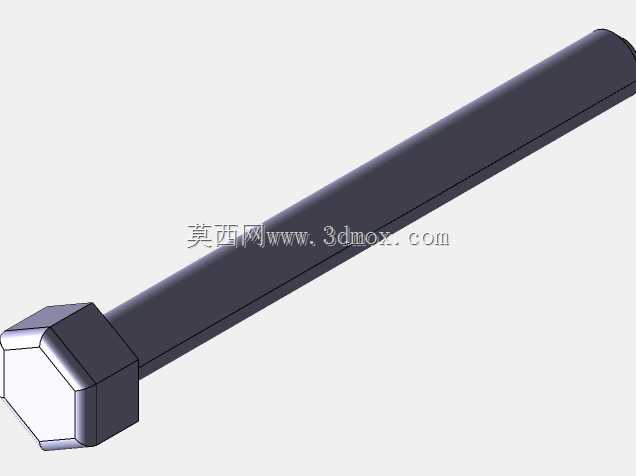

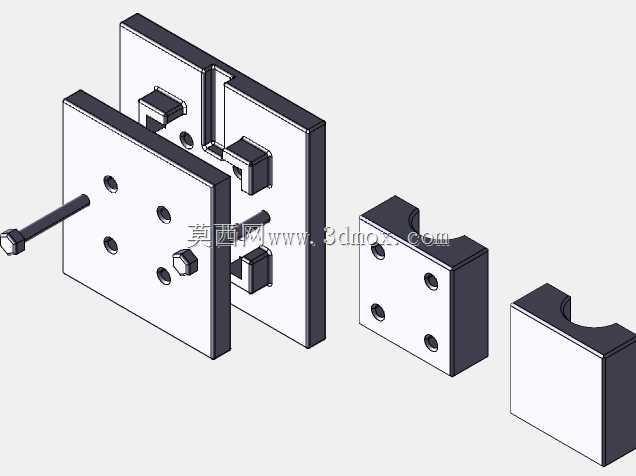

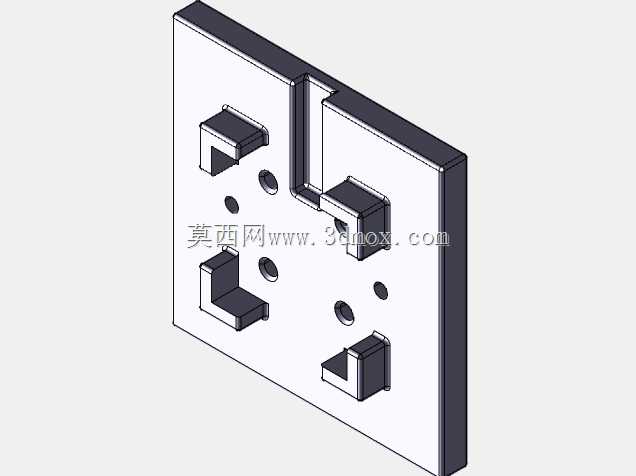

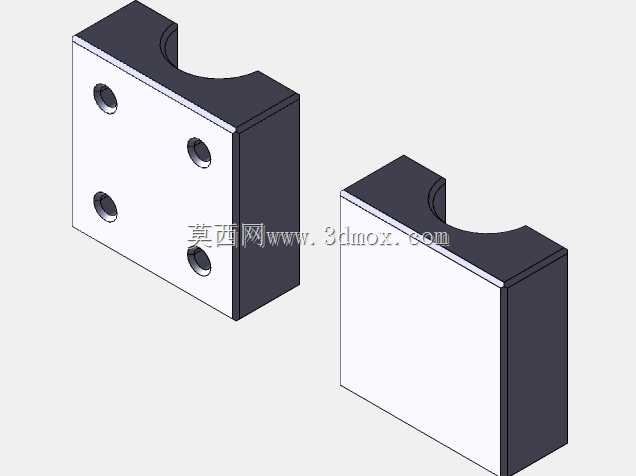

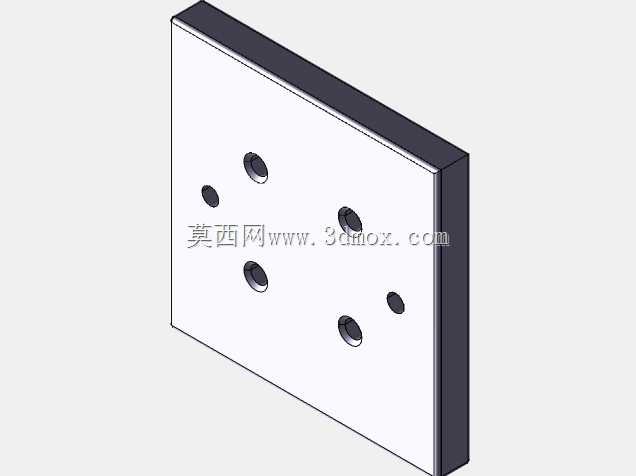

　　在中小批量机械零件加工场景里，针对手柄类带弧形贴合面零件的钻孔工序，常面临装夹定位偏差、钻孔位置度超差、拆装效率低的问题，这套钻孔夹具正是为适配50×50安装边界的手柄零件钻孔工序开发的专用工装。整套夹具采用上下分层的模架式结构，底部为定位基座，中间设置与手柄零件弧形轮廓完全匹配的仿形定位块，上部为带钻套导向的钻模板，配套设置导柱导向结构与手动夹紧操作杆，可实现零件的快速定位与夹紧。从实际加工需求出发，这套夹具的设计核心围绕钻孔位置精度控制展开：钻模板上的钻套位置严格对应手柄零件的待钻孔位，钻套与钻模板采用过盈配合装配，可有效引导钻头进给，避免钻头偏摆造成的孔位偏移、孔壁倾斜问题；中间的仿形定位块完全贴合手柄零件的非规则外形，

　　限制零件的X、Y向位移与绕轴转动自由度，无需额外找正即可完成零件定位，单零件装夹耗时可控制在十秒以内，适配台钻、立式钻床的常规加工工位。夹具的整体安装边界控制在50×50的基准范围内，可直接固定在标准钻床工作台上，无需额外改造工作台面；导柱采用滑动配合结构，上下模开合行程适配手柄零件的取放空间，操作杆的力臂长度经过匹配设计，手动操作即可提供足够的夹紧力，避免加工过程中零件出现窜动。在实际加工场景中，这类夹具可替代通用平口钳完成异形手柄零件的钻孔加工，相比通用装夹方式，孔位位置度公差可稳定控制在0.1mm以内，重复装夹的定位一致性好，可大幅降低操作工的找正辅助时间，适配中小批量零件的连续加工需求。夹具的各部件均采用模块化设计，定位块、

　　钻套均为可更换结构，当加工同系列不同孔位、不同轮廓尺寸的手柄零件时，仅需更换对应定位块与钻套即可快速适配，无需重新制作整套夹具，可有效压缩工装制作成本与换型准备时间。从结构细节来看，夹具基座设置有排屑缺口，钻孔产生的切屑可顺着缺口自然排出，不会堆积在定位腔内影响零件定位精度；夹紧部件的施力点设置在零件的刚性支撑区域，不会造成薄壁手柄零件的装夹变形，钻套的伸出长度适配钻头的进给行程，可全程为钻头提供导向支撑，避免钻头钻穿零件瞬间出现扎刀问题。这套夹具的结构逻辑完全遵循钻床工装的设计规范，所有配合面均设置有对应的公差要求，导柱与导套的配合公差选用H7/h6间隙配合，保证上下模开合顺畅无卡滞，钻套内径与钻头直径的配合公差选用G7/h6，

　　既保证钻头可顺畅穿过钻套，又能控制钻头的偏摆量在允许范围内。在实际生产验证中，这套夹具可稳定完成手柄零件的钻孔工序，加工出的孔位无需后续二次修正即可满足装配要求，对于多品种小批量的机械加工车间来说，这类专用钻模可有效平衡加工精度与生产效率的需求，无需投入高额的专用设备成本即可实现异形零件的高精度钻孔加工。
