带减速驱动结构的旋转给料气闸装置

　　在粉体加工、粮食仓储、化工物料输送、除尘系统的管网布局中，这类带直连减速驱动的旋转气闸是承担料气两相隔离、定量给料的核心部件，很多刚接触气力输送系统的设计人员容易把它和普通卸料阀混淆，实际上它的核心功能边界要兼顾锁气和均匀给料两个维度，既要保证上下腔体的气压差不会发生气流串扰，又要通过叶轮的定速旋转把上部料仓落下的物料均匀输送到下一级压力不同的管路或设备中。

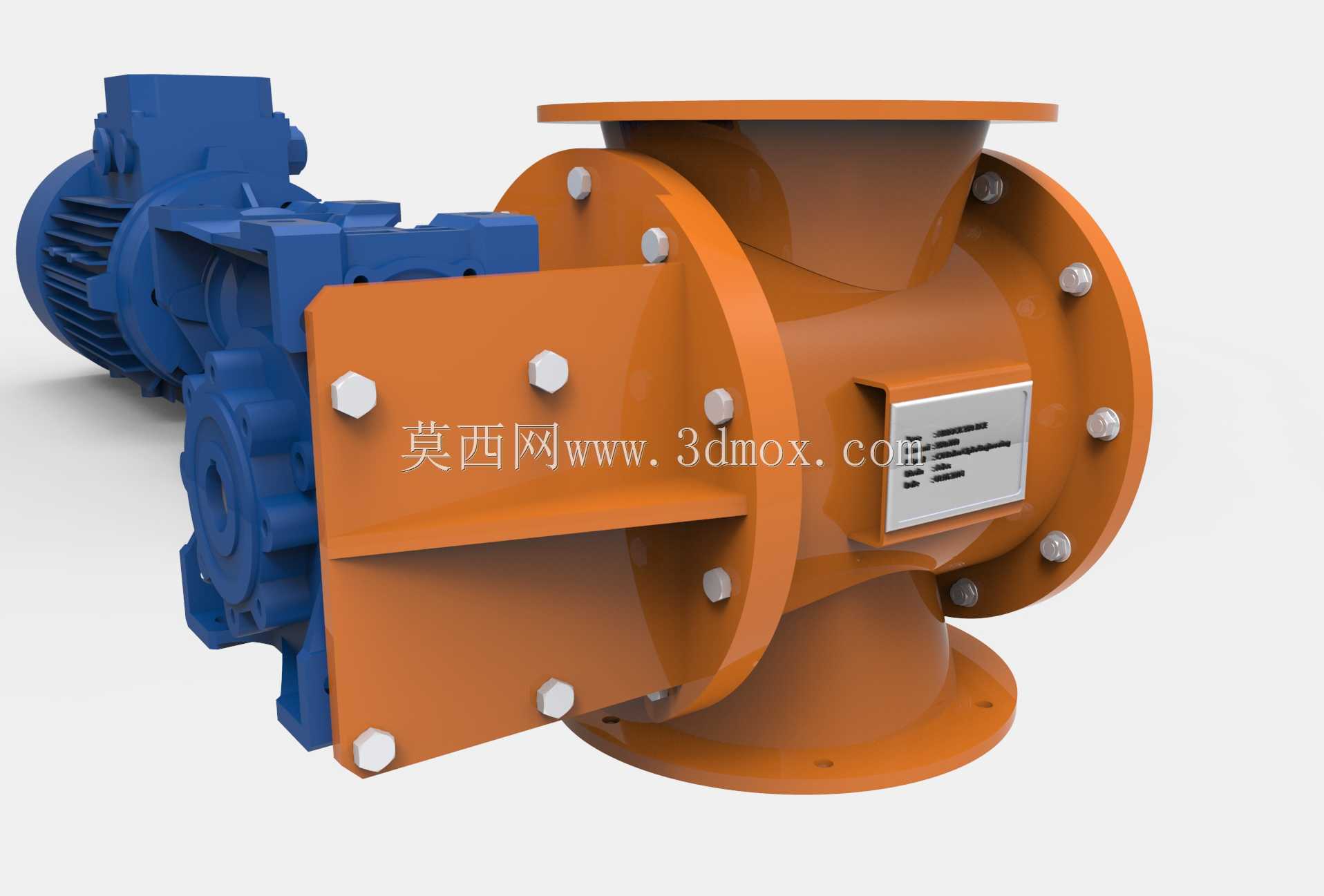

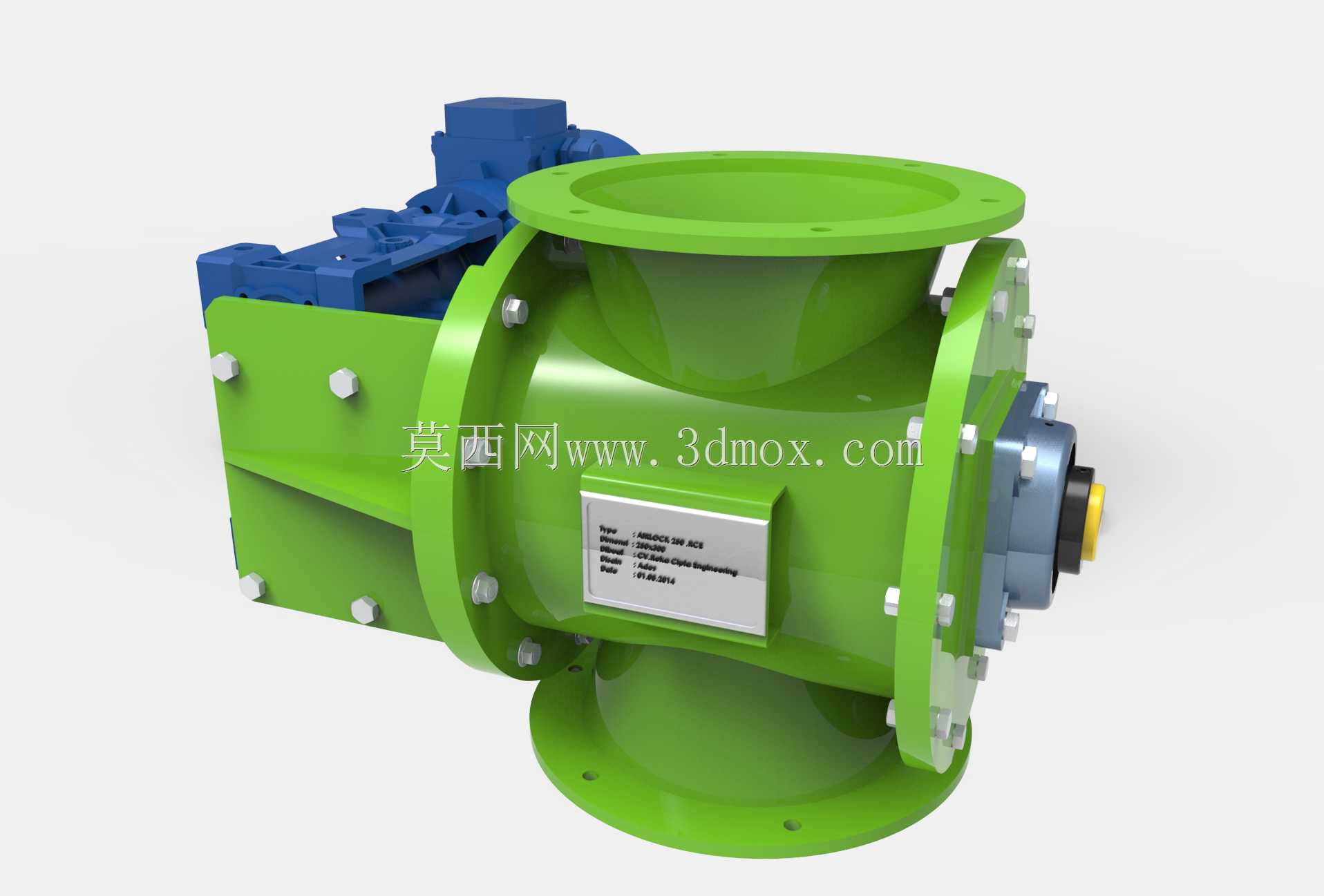

　　从结构设计逻辑来看，该装置采用侧装式减速电机直驱叶轮主轴的布局，没有额外的链传动或带传动结构，这种设计的优势在于整体安装占用的横向空间更小，传动环节的间隙更小，运行过程中叶轮的转动同步性更好，不会因为传动件磨损出现叶轮转速波动导致的给料不均问题。主体的壳体采用上下法兰对接的结构，上下法兰的端面都加工有密封槽，安装时可以配合密封垫片实现和上下料口的紧密连接，避免粉体物料从连接缝隙泄漏，也能防止外部空气进入负压输送管路影响系统风压。壳体的端盖采用多组内六角螺栓周向均匀紧固，这种紧固方式可以保证端盖和壳体之间的密封压力均匀分布，不会出现局部密封不严的问题，同时后期拆解维护、清理叶轮卡滞物料时，只需要拆卸对应端盖的螺栓即可，不需要整体拆除设备，能大幅缩短现场维护的停机时间。

　　叶轮部分采用多格仓式结构，叶片和壳体内壁的间隙控制在极小的范围内，这个间隙的取值是设计的核心要点：间隙过大会导致锁气效果下降，上下腔的气压串流会让输送效率降低，甚至出现物料无法正常下落的问题；间隙过小则会因为热胀冷缩、物料中的硬质颗粒卡滞导致叶轮和壳体刮擦，运行时出现异响甚至驱动电机过载烧毁。设计时针对不同的物料特性会调整间隙值，比如输送粮食类流动性好、磨琢性小的物料，间隙可以取更小值来提升锁气效率；输送矿粉、水泥类磨琢性强、温度波动大的物料，间隙要适当放大，同时在叶片边缘加装耐磨密封条来补偿间隙带来的锁气性能损失。

　　驱动端的减速机构采用齿轮减速结构，把电机的高转速降低到叶轮工作需要的低转速区间，同时放大输出扭矩，保证叶轮在遇到物料卡滞的瞬间有足够的扭矩冲过卡滞点，不会轻易触发过载保护。电机和减速箱的连接法兰直接固定在壳体的侧装支座上，支座和壳体采用一体化铸造结构，相比焊接式支座的刚性更好，长期运行不会因为振动出现连接螺栓松动、驱动轴偏移的问题。

　　从安装边界来看，该设备的上下法兰为圆形法兰结构，法兰的螺栓孔采用周向均布设计，适配行业内通用的管路连接标准，设计选型时只需要匹配上下料口的通径和法兰螺栓孔分布参数，不需要额外制作过渡连接节。设备的整体重心偏向驱动侧，安装时需要在驱动侧下方设置辅助支撑托架，避免长期运行后壳体因为单侧承重出现变形，导致主轴同轴度下降、轴承磨损加速。设备的主轴两端采用带密封件的轴承座结构，密封件采用双唇口骨架油封，既能防止壳体内部的粉体物料泄漏到轴承位置损坏轴承，也能阻止外部的灰尘进入轴承润滑腔，延长轴承的维护周期。

　　在实际应用场景中，这类气闸常安装在旋风分离器、布袋除尘器的灰斗下方，作为卸灰阀使用，把除尘器收集到的粉尘均匀排出，同时保证除尘器内部的负压稳定，不会因为卸灰过程漏入空气导致除尘效率下降；在粮食加工的气力输送管线中，它可以作为定量给料装置，把小麦、稻谷等物料均匀送入正压输送管路，避免物料一次性大量进入导致管路堵塞；在化工粉体的生产流程中，它还可以安装在反应釜的出料口，实现带压差工况下的连续出料，不需要在出料时对反应釜进行泄压操作，能有效提升生产流程的连续性。

　　设计建模过程中，需要重点校核主轴的挠度，因为叶轮本身有一定重量，加上物料填充在叶轮流道内的载荷，主轴如果刚度不足，运行时会出现挠曲变形，导致叶片和壳体内壁刮擦；同时要校验端盖螺栓的预紧力，保证密封垫片的压缩量在合理区间，既不会因为预紧力不足导致泄漏，也不会因为预紧力过大导致端盖变形。另外，壳体的流道部分要做圆滑过渡处理，避免出现直角死角导致物料残留，对于输送易粘结物料的工况，还可以在壳体侧面加装防粘衬板或者气吹装置，防止物料粘结在叶轮和壳体内壁上导致流道堵塞。
