马自达B600推杆式瓶阀总成结构

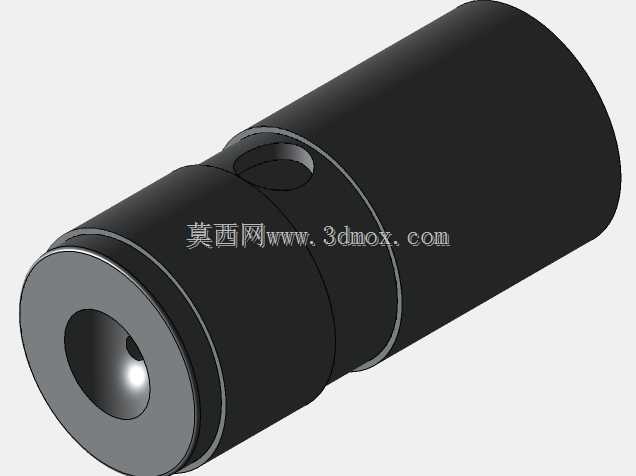

　　这款推杆式阀件主要适配马自达B600车型的车载流体管路系统，在车载储液、供气回路中承担通断控制与流量调节的核心作用，日常工况下需要耐受管路内的介质压力、车身传递的振动以及舱内温度波动带来的形变影响，是车载流体系统中保障介质输送可控性的关键执行部件。从实际装车场景来看，该部件安装在储液瓶与输送管路的衔接位置，周边需要避让车身钣金、线束以及相邻管路的安装空间，因此整体采用同轴圆柱式的外形布局，主体为阶梯轴状的筒式结构，最大外径处设置有环形定位凸台，用于安装时的轴向限位，避免装配后出现轴向窜动影响密封性能。部件侧部开设的径向通孔为推杆的装配避让位，推杆穿过该孔与内部阀芯结构联动，外部执行机构施加的推力通过推杆传递到阀芯，

　　实现阀口的开启与闭合动作，这种侧置推杆的布局能够适配车载场景下上部空间不足的安装条件，不需要在阀件轴向预留推杆动作空间，大幅压缩了轴向安装尺寸，适配紧凑的舱内布局。设计阶段首先围绕密封可靠性做结构考量，两端的内孔分别对接储液瓶出口与下游管路接口，接口处采用锥面配合加密封圈的密封形式，能够在介质压力波动时保持稳定的密封比压，避免出现渗漏问题。内部阀芯采用同轴式布局，与推杆的接触端设置有耐磨衬垫，减少长期往复动作带来的磨损，延长部件的使用寿命，阀芯的复位采用内置弹簧结构，弹簧的预紧力经过匹配计算，既能够保证非工作状态下阀口可靠闭合，又不会让推杆动作需要的推力过大，适配车载执行机构的输出力范围。从建模的结构细节来看，

　　筒身的壁厚经过梯度设计，在开设径向通孔的位置做了局部加厚处理，避免开孔位置出现应力集中，在长期振动工况下产生开裂风险；外圆表面的环形槽用于安装固定卡簧，装配时卡簧嵌入安装座的卡槽内，实现阀件的周向与轴向固定，不需要额外设计复杂的安装支架，减少了整车装配的零件数量。实际选型适配时，需要注意该阀件的安装边界：轴向总长度需要匹配储液瓶与管路接口的间距，径向最大外径需要与周边部件保留至少3mm的安全间隙，避免车辆行驶过程中因振动产生磕碰；推杆的行程需要与执行机构的输出行程匹配，过行程会导致阀芯顶死损坏，行程不足则会出现阀口无法完全开启、通流能力不足的问题。在流体通流能力设计上，内部流道做了圆弧过渡处理，减少介质流动时的阻力损失，

　　避免在阀口位置出现紊流产生额外的振动与噪音，适配车载场景下对NVH性能的要求。材质选择上，主体筒身采用金属材质加工，兼顾结构强度与散热性能，与介质接触的部位做了防腐处理，耐受车载常见介质的腐蚀，推杆表面做了硬化处理，减少往复动作的磨损量，密封件采用耐油耐温的橡胶材质，适配舱内-40℃到120℃的工作温度范围。建模过程中对各个配合面的公差做了合理设定，安装定位面采用较紧的过渡配合保证定位精度，活动配合面采用间隙配合保证动作顺畅，同时控制间隙量避免介质渗漏，所有棱角位置都做了倒角处理，既避免装配时割伤密封件，也减少加工过程中的应力集中。
