Airpatrol控制器蛋形防护外壳结构设计

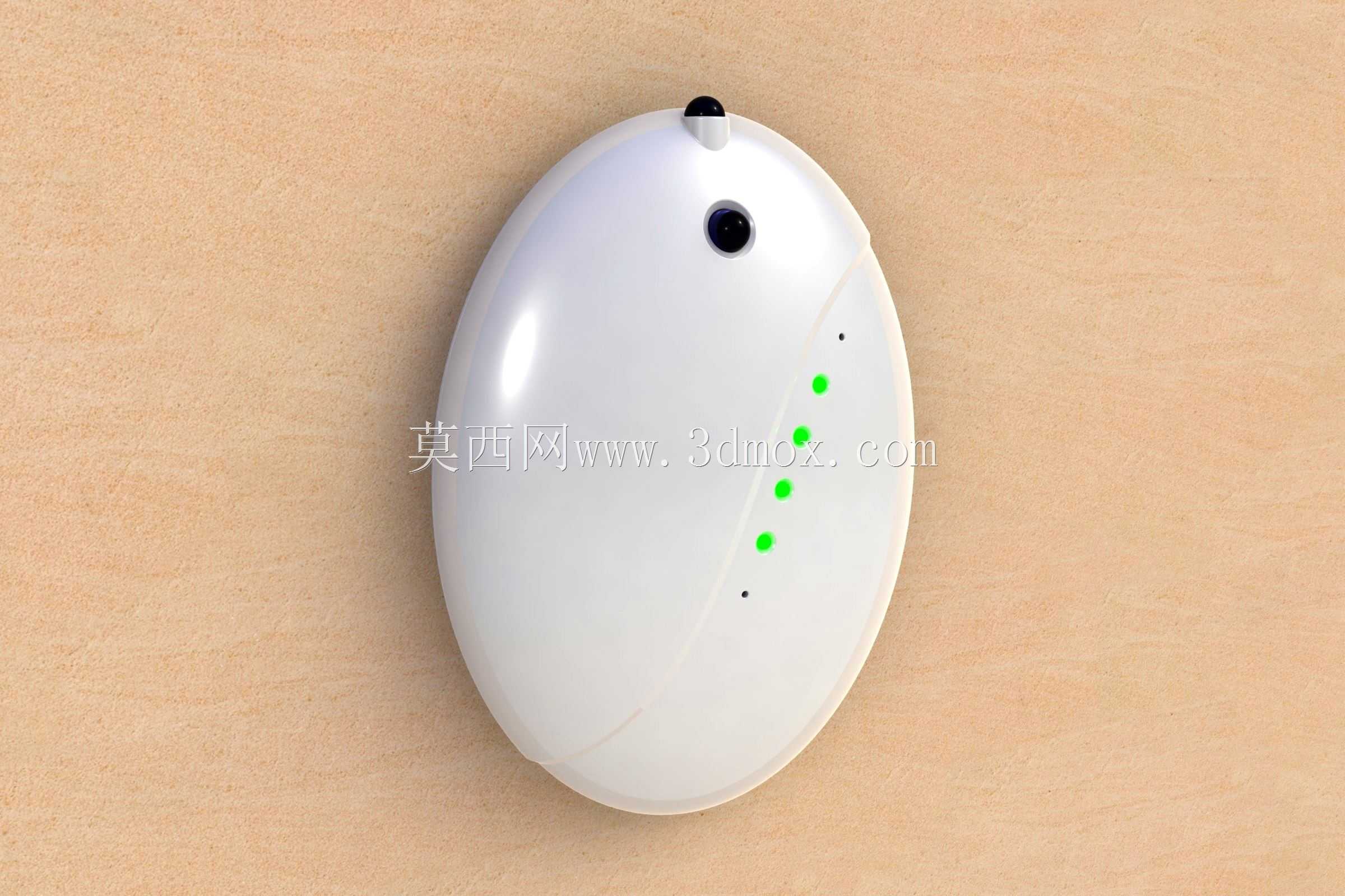

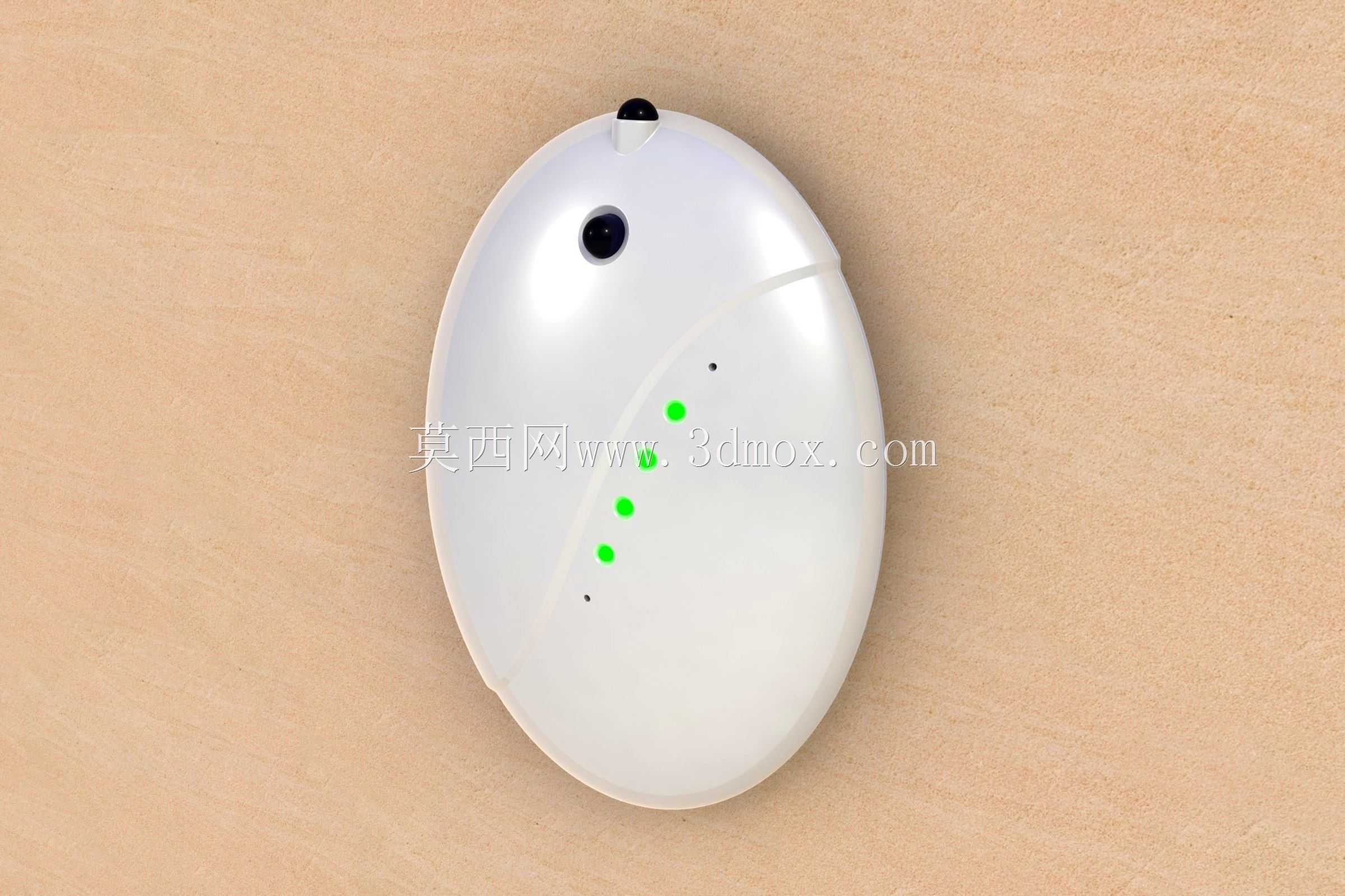

　　这款蛋形控制器外壳，是面向小型智能控制终端开发的防护承载结构，核心适配Airpatrol系列控制主板的安装与使用需求，整体采用流线型卵状造型，区别于传统方正规整的电子设备壳体，在手持便携场景与桌面放置场景下都能获得更贴合的使用体验。从实际应用场景来看，这类小型控制终端常被用于室内环境参数监测、小型智能设备联动控制、近距离无线信号收发场景，外壳作为直接接触使用场景与内部核心电路的结构件，既要承担内部主板、传感元件、供电模块的承载固定作用，也要隔绝日常使用中的灰尘泼溅、轻微磕碰对内部元件的损伤，同时还要兼顾使用过程中的握持手感与视觉辨识度。

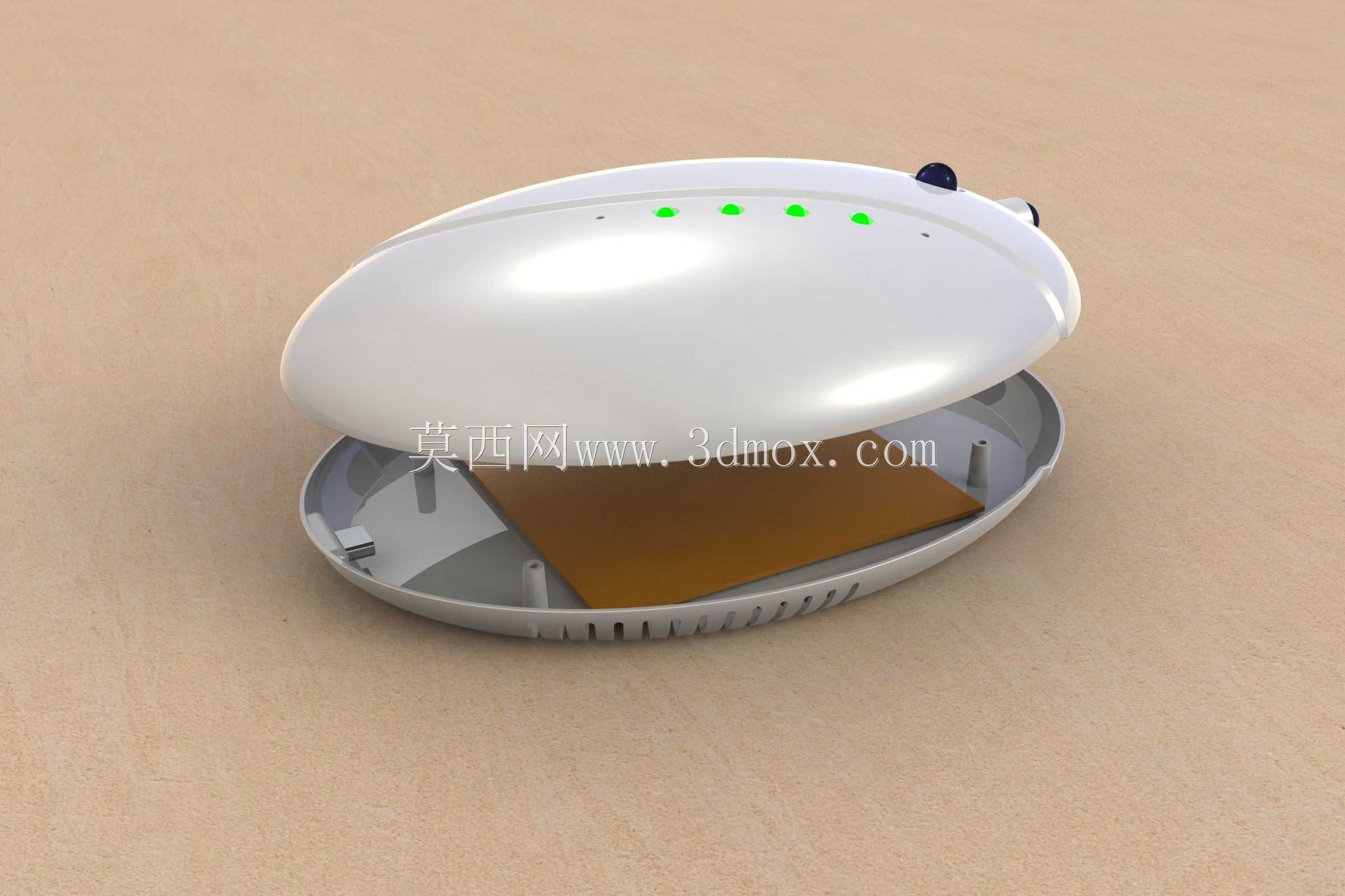

　　在结构设计逻辑上，这款壳体采用上下对合的分体式结构，沿卵型的最大轮廓线设置分型面，上下壳之间通过四颗螺钉实现锁紧固定，这种固定方式相比卡扣连接拥有更高的连接可靠性，在需要更换主板、调试内部元件、检修传感模块时，只需拆卸四颗螺钉即可完成壳体开合，操作门槛低，反复拆装也不会出现卡扣断裂、壳体连接松动的问题，兼顾了生产装配效率与后期维护的便捷性。壳体的外部尺寸严格控制在150mm×110mm×33mm，这个尺寸边界经过多轮场景适配验证：手持握持时，蛋形曲面能完全贴合掌心弧度，单手握持不会出现硌手、滑脱的问题；桌面放置时，33mm的厚度不会占用过多垂直空间，可平稳放置在桌面、置物架等平面上，不会因为重心偏高出现倾倒；安装固定时，这个尺寸也能适配常规的墙面安装支架、设备内嵌安装槽的尺寸要求，无需额外定制转接配件即可完成部署。

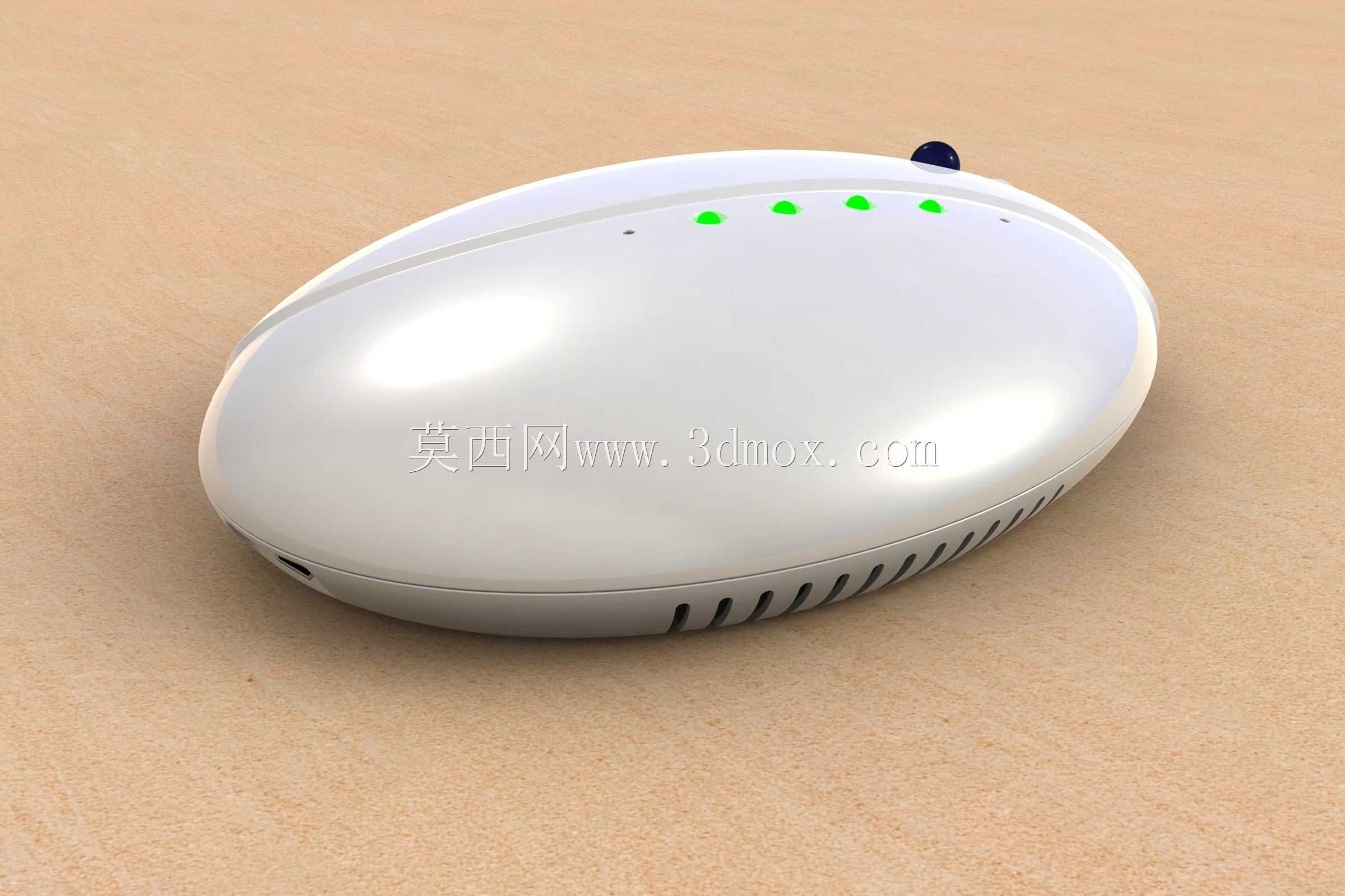

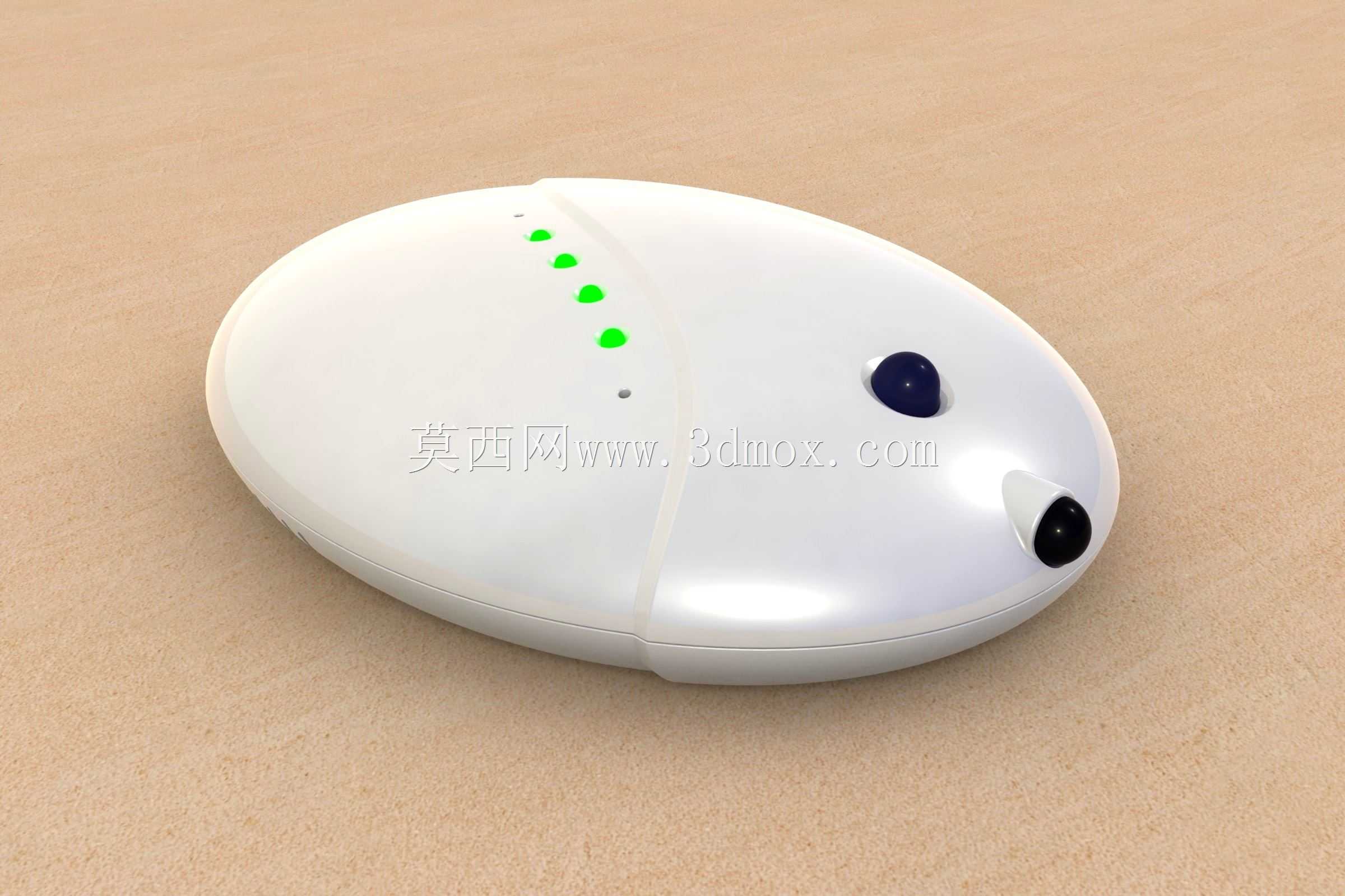

　　从功能细节设计来看，壳体顶部预留了传感元件的外露开孔，可直接对应内部的环境采集传感探头，保证信号采集的准确性，不会因为壳体遮挡影响传感精度；壳体侧面沿曲面排布的指示灯开孔，对应内部的状态指示LED，装配后可通过透光孔直观查看设备的运行状态、连接状态、电量状态，无需额外拆解即可完成设备状态判断；壳体顶部的小型凸起结构，为天线预留了安装位置，可保证无线信号的收发强度，避免金属壳体或者厚壁塑料对信号产生屏蔽。壳体的壁厚设计经过结构强度校核，在采用常规工程塑料注塑成型的工艺下，既能保证壳体整体的抗冲击强度，承受日常使用中的1米高度自由跌落不出现开裂、变形，也能控制整体重量，降低材料成本，同时预留的内部安装柱位置完全对应控制主板的安装孔位，主板装配后不会出现晃动、移位的问题，主板与壳体内壁之间预留了足够的走线空间与散热间隙，保证设备长时间运行时的热量能通过壳体缓慢散出，不会出现内部积热导致元件寿命缩短的问题。

　　在工艺适配性上，这款外壳的曲面造型采用顺滑过渡设计，分型面设置在轮廓最大处，注塑生产时不会出现倒扣结构，无需设计复杂的抽芯机构即可完成脱模，能有效降低模具开发成本与生产成型的不良率；壳体表面采用高光面处理，日常使用中不易残留指纹与污渍，擦拭清洁也更为方便，圆润的边角处理没有尖锐棱角，在日常接触使用过程中不会出现划伤手的问题，也能降低磕碰时对外界物品、对壳体本身的损伤。不同于常规工业控制器外壳的硬朗设计风格，这款蛋形外壳弱化了工业设备的冰冷感，更适合在民用、商用的室内场景使用，无论是放置在办公桌面、家居环境还是商业门店中，都能和周边环境形成较好的视觉融合，不会显得突兀。在安装边界的考量上，壳体背部预留了可选的挂装孔位，既可以采用平放的方式使用，也可以通过挂装孔固定在墙面、设备立面等位置，适配不同的安装需求，内部的螺丝柱高度经过精准计算，锁紧上下壳时不会因为螺丝过长顶伤主板，也不会因为螺丝过短导致连接不紧密，上下壳的合缝处设计有定位止口，装配时能快速对齐位置，合缝间隙均匀，不会出现错位、缝隙大小不一的问题，有效提升装配效率与成品的外观一致性。
