多规格储液罐弧形覆盖层结构设计方案

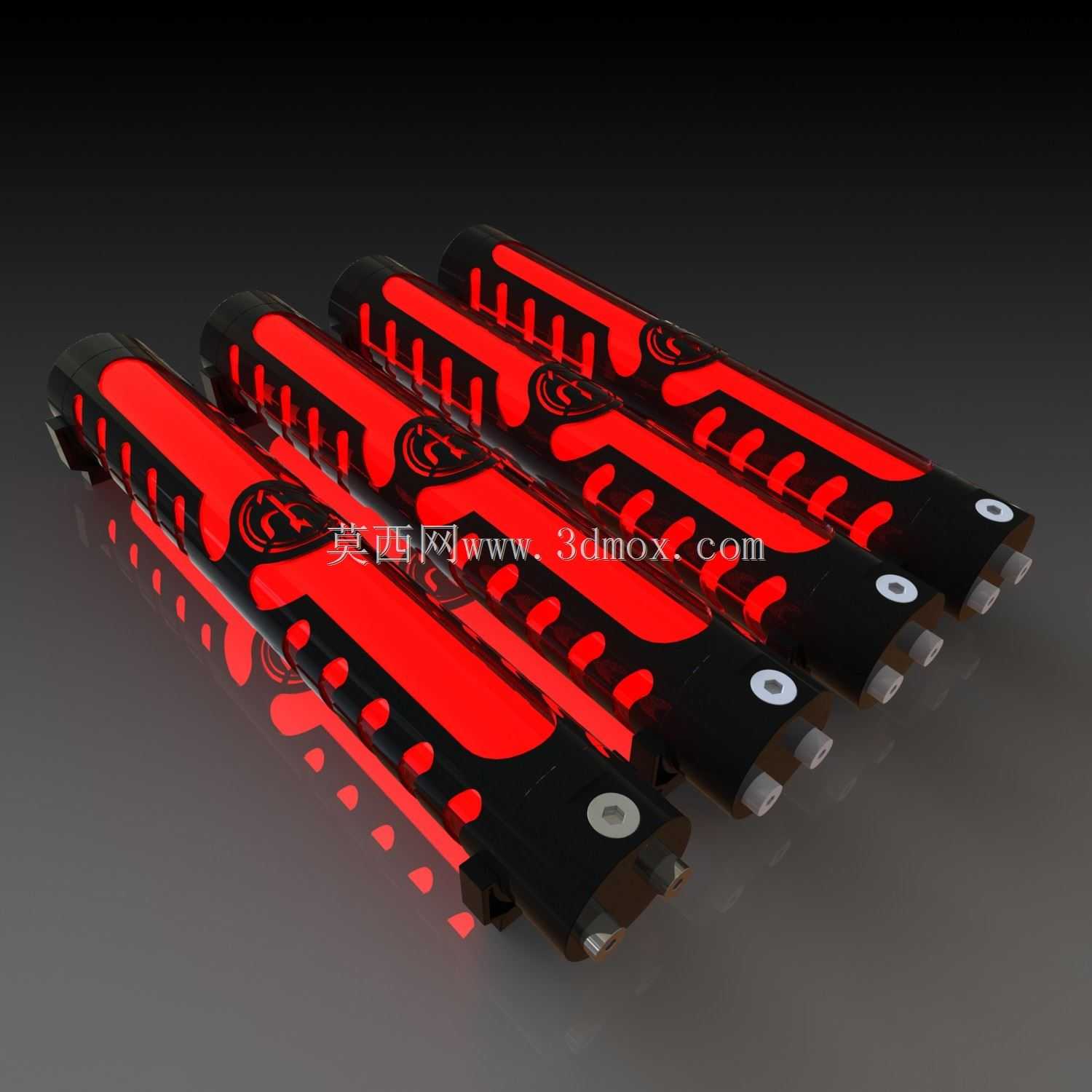

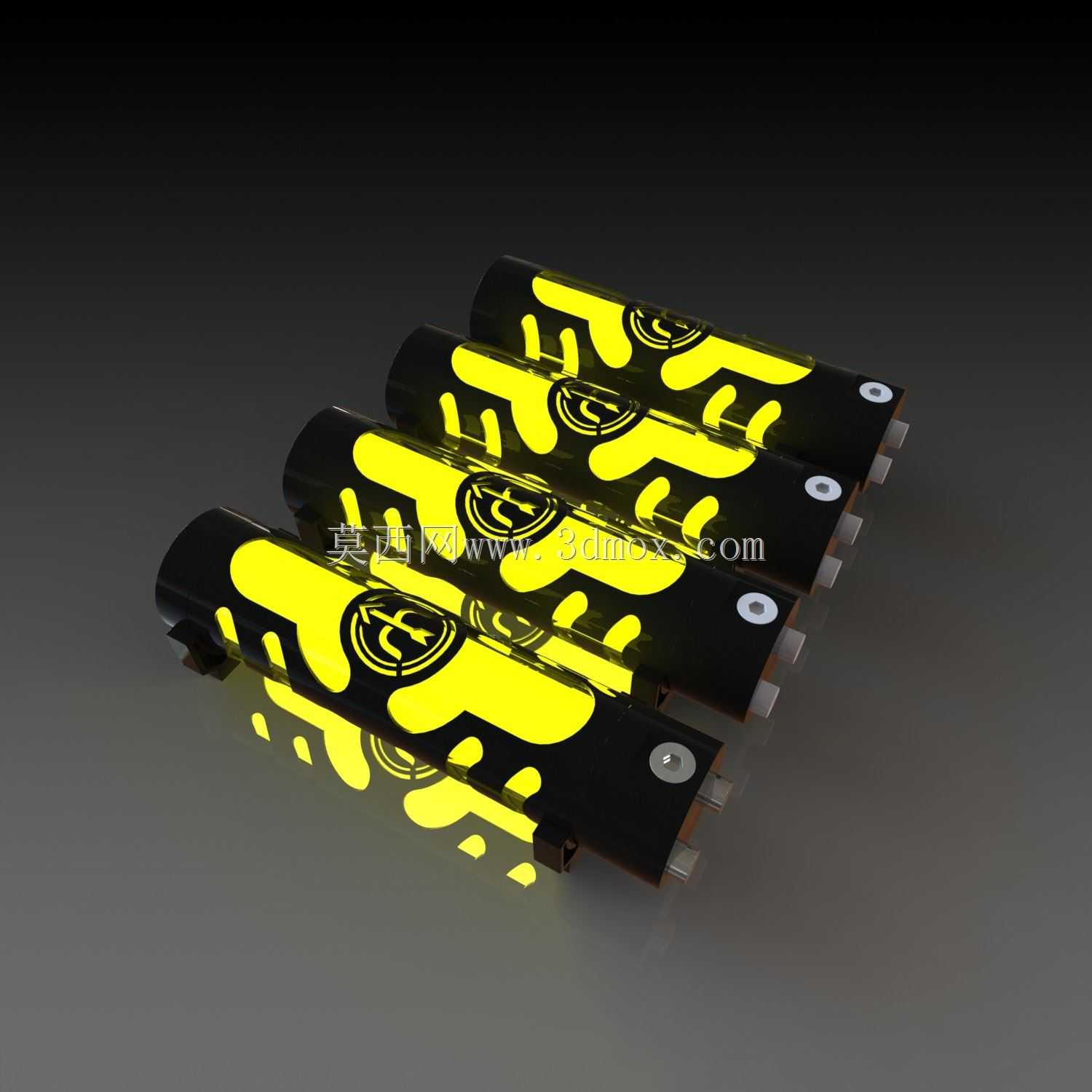

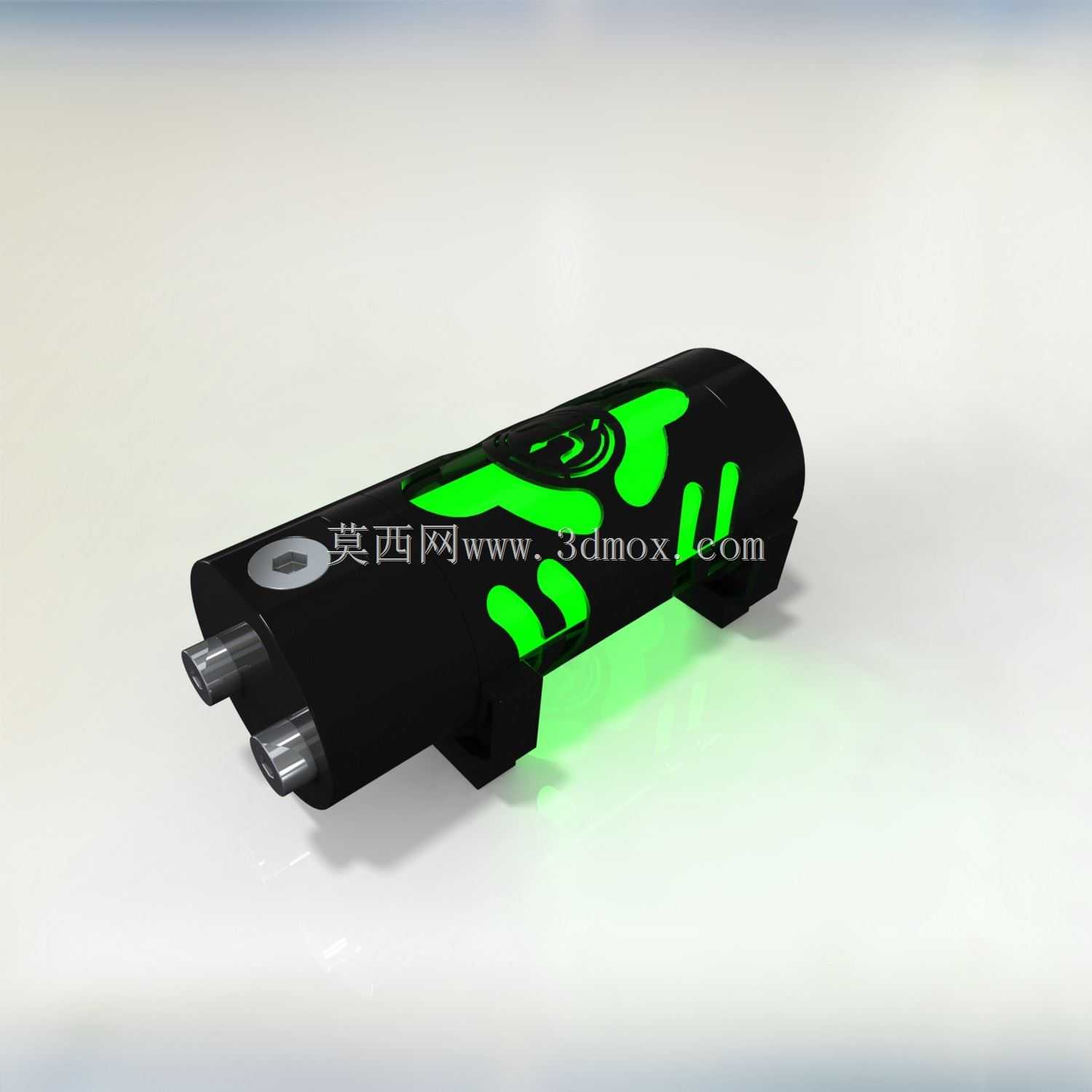

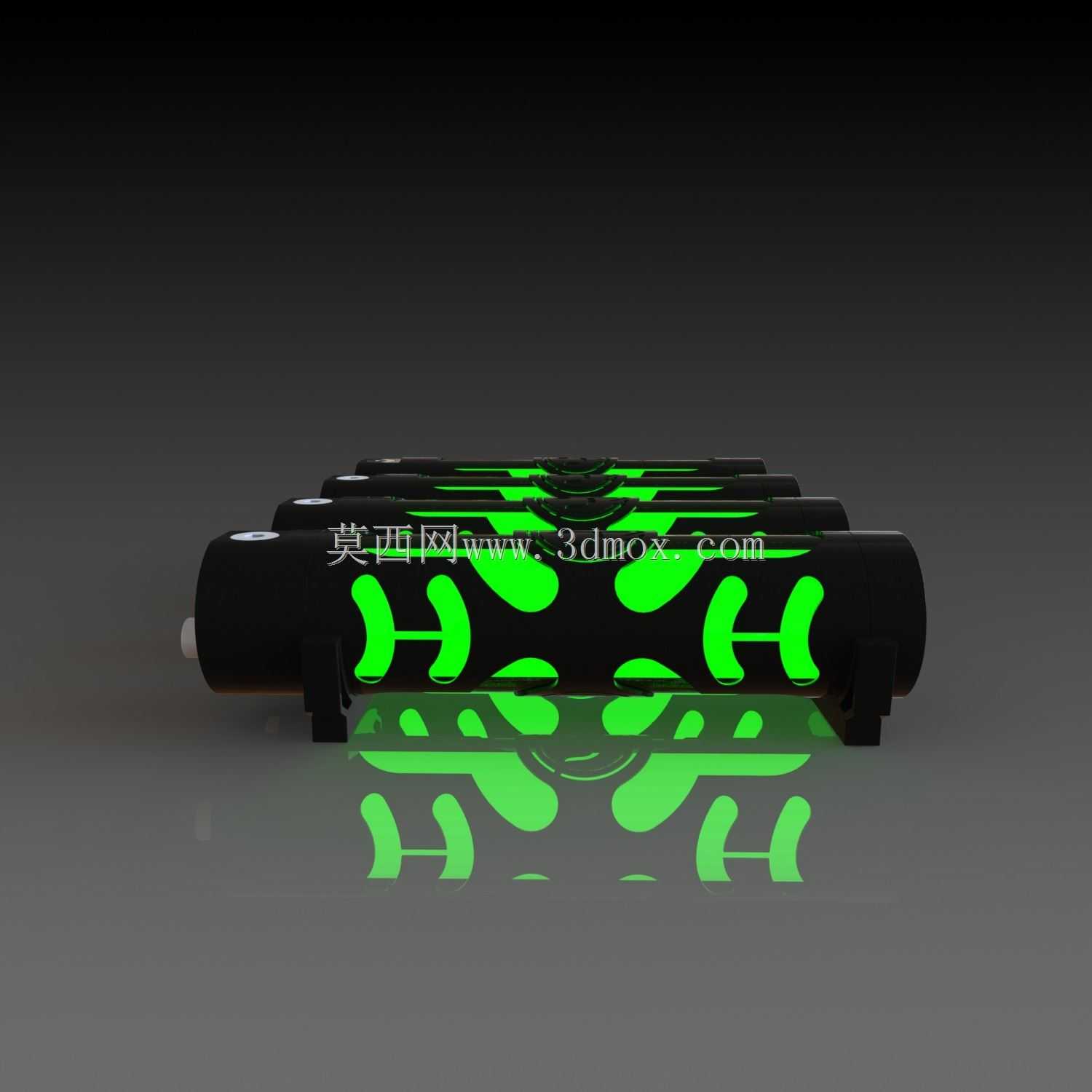

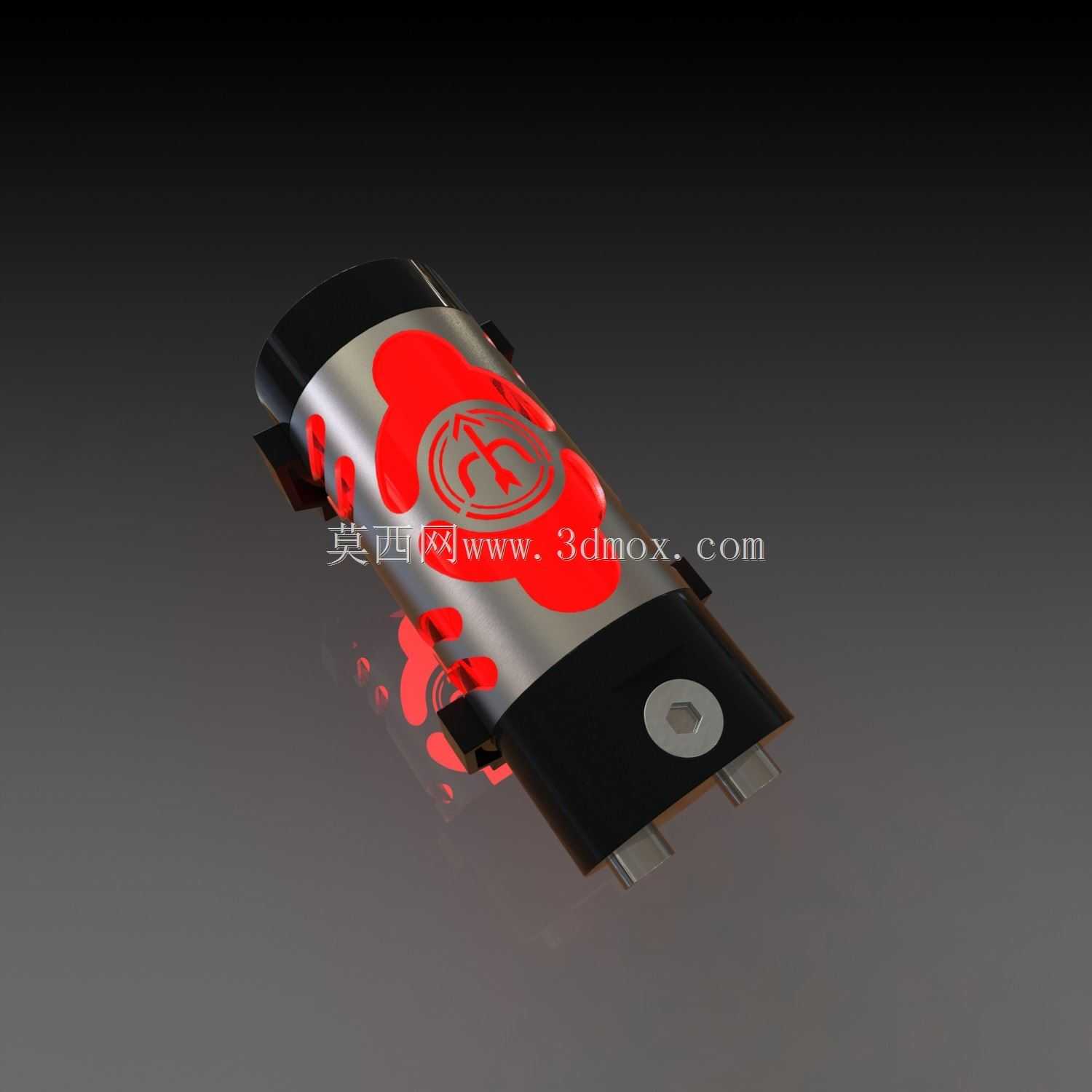

　　在工业储液配套、小型流体存储设备的配套构件设计中，储液罐端盖的结构合理性直接影响罐体的密封性能、外观适配性与长期使用可靠性，本次设计的弧形覆盖层端盖，针对RedHarbinger品牌配套储液罐体的安装需求做了全维度的结构适配，覆盖三种主流罐体直径规格，可直接匹配对应尺寸的储液罐体完成端部密封与外观包覆。从实际应用场景来看，这类带弧形覆盖层的储液罐端盖，多用于小型一体化储液单元、桌面级流体循环设备、定制化水冷储液装置的端部装配，既承担罐体端部的密封承压功能，也作为设备外露外观件匹配整机的视觉设计风格，因此设计过程中需要同时兼顾结构力学性能与外观饰面的一致性。设计初期首先明确了罐体的安装边界条件，端盖采用不锈钢作为基材，板材厚度选定1.5mm，这个厚度参数是在平衡冲压成型难度、结构刚性、材料成本三者后确定的：厚度过薄会导致端盖冲压成型后边缘易出现翘曲变形，装配后与罐体端口的贴合度不足，长期承压下容易出现渗漏风险；厚度过厚则会提升冲压成型的设备吨位要求，同时增加端盖整体重量，给罐体端部的安装固定结构带来额外载荷。端盖的弧形曲面采用大曲率顺滑过渡设计，曲面弧度与罐体端部的收口弧度完全匹配，装配后可与罐体外壁形成连续无台阶的顺滑曲面，避免出现积灰、积液的卫生死角，也能提升整机外观的整体性。针对不同直径的罐体，端盖做了分规格的结构适配：100mm直径规格的端盖，内部集成8组独立闭合回路结构，回路布局沿端盖圆周方向均匀排布，无额外标识凸台，保证外观面的平整性；

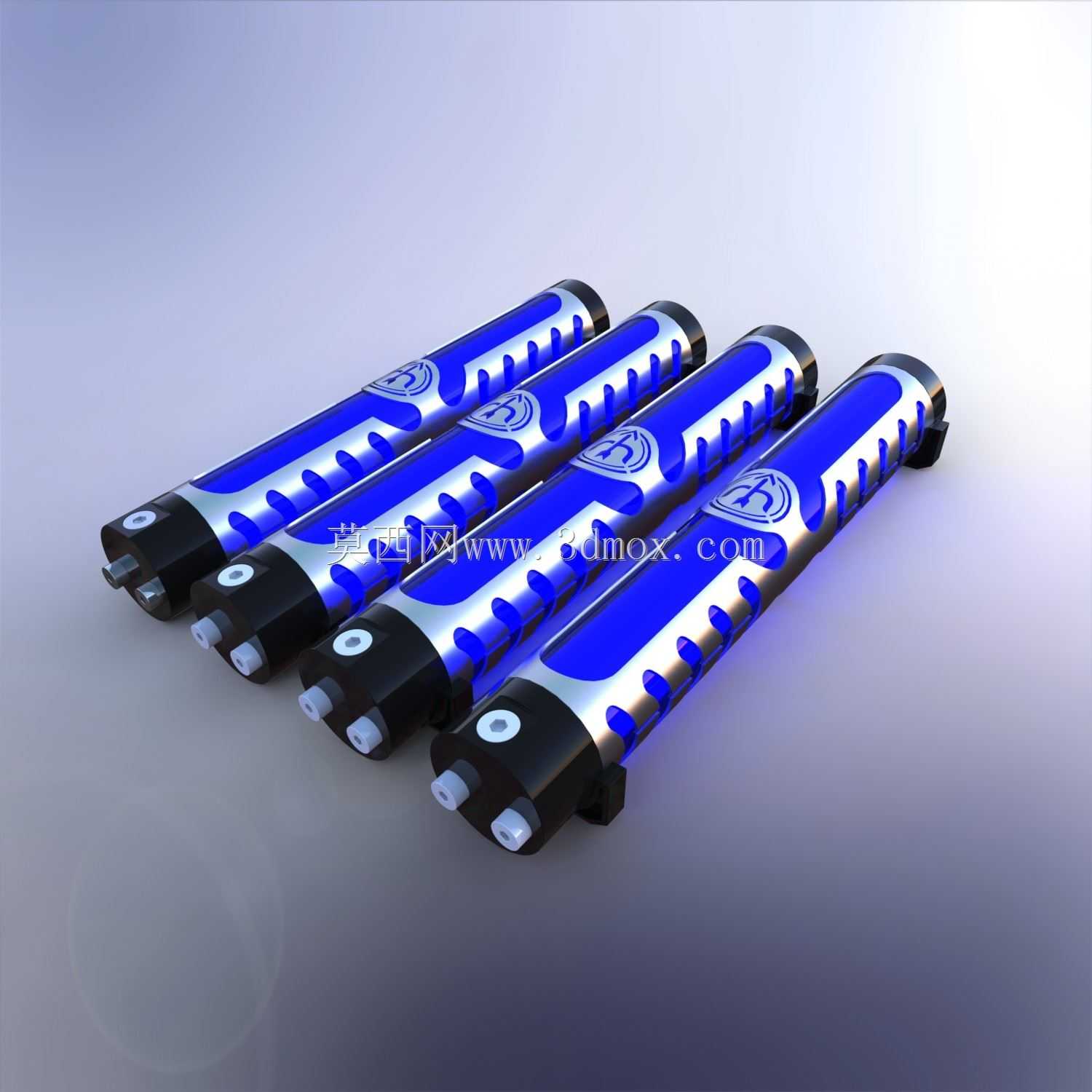

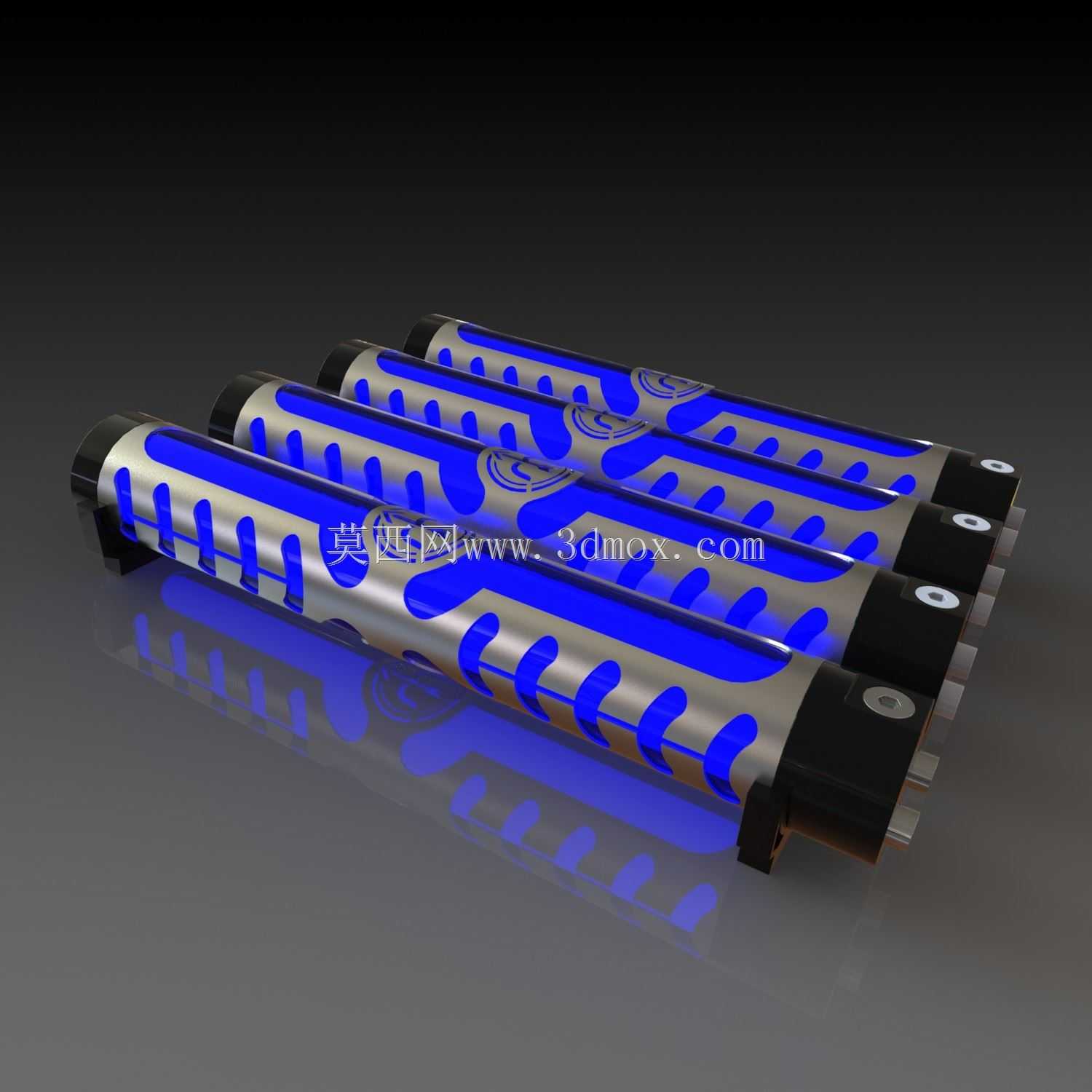

　　200mm直径规格的端盖，同样配置8组闭合回路，回路的流道截面尺寸随端盖直径等比例放大，保证流体在回路内的流通阻力与小规格端盖保持一致，避免不同规格产品出现性能参数偏差；350mm直径规格的端盖，闭合回路数量保持8组，单组回路的流道宽度、深度根据端盖的可用安装空间做适应性调整，回路之间的加强筋结构同步优化，保证大直径端盖的整体刚性不会随尺寸放大而下降。外观饰面设计上，端盖外表面提供两种处理方案：拉丝银色饰面采用不锈钢直纹拉丝处理，拉丝纹理方向沿端盖轴向排布，表面做钝化封膜处理，避免长期使用过程中出现指纹残留、氧化变色问题；缎黑色饰面采用哑光喷塑处理，涂层厚度控制在60-80μm，既保证表面的细腻触感，也具备一定的耐刮擦、

　　耐溶剂腐蚀性能，适配不同风格的整机外观搭配。端盖与罐体的连接结构采用嵌入式卡合加周圈焊接的固定方式，端盖边缘设计有1.2mm深度的嵌入止口，装配时止口完全卡入罐体端口的内壁定位，周圈采用氩弧焊连续焊接后做打磨抛光处理，保证连接位置的强度与密封性，焊接位置的焊缝余高控制在0.2mm以内，打磨后与周边曲面顺滑过渡，不会出现突兀的焊接凸起。端盖上的闭合回路结构采用一体化冲压成型，回路的流道槽直接在不锈钢板材上冲压出型，避免后续拼接流道带来的渗漏风险，流道的转角位置全部采用R3以上的圆角过渡，既降低冲压成型时的应力集中问题，也减少流体在流道内的流动阻力，避免出现流道死角积液。在安装边界的尺寸控制上，每个规格的端盖都严格控制轴向装配尺寸，

　　端盖装配后突出罐体端口的轴向长度不超过12mm，避免占用过多的设备内部安装空间，端盖上预留的外接接口位置统一采用标准化尺寸设计，可直接匹配通用规格的流体管路接头，不需要额外做转接处理。从结构验证的角度来看，三种规格的端盖都经过0.3MPa的水压密封测试，保压30分钟无渗漏、无永久变形，满足常规小型储液设备的承压使用要求；外观面的附着力测试达到百格测试0级标准，长期使用不会出现涂层脱落、拉丝面氧化的问题。这类端盖的设计没有采用复杂的异形结构，所有曲面、结构特征都兼顾了冲压加工的工艺可行性，不需要定制特殊的成型模具，采用常规的冲压设备、焊接设备即可完成批量生产，能有效控制生产制造成本，同时分规格的标准化设计也能减少后续装配环节的适配工作量，提升整机的装配效率。
