红蜘蛛标识圆柱套筒结构设计

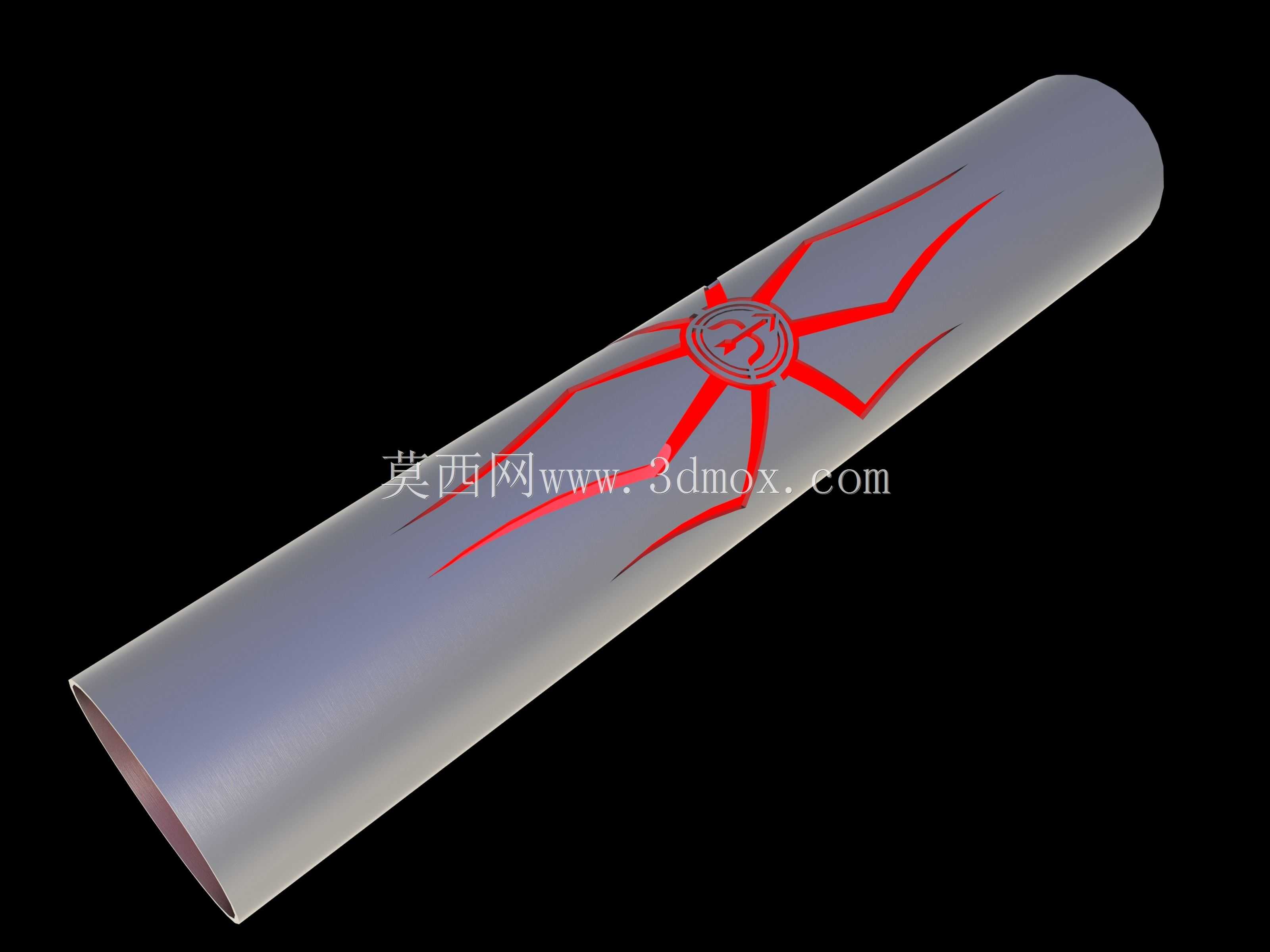

　　在工业传感设备的配套防护构件设计中，柱形套筒类零件的结构合理性与外观辨识度，直接影响现场安装效率与设备运维的识别效率。这款带红蜘蛛纹饰的圆柱套筒，最初的设计出发点是解决户外传感探测单元的外层防护需求，针对管线外露、易被误碰、同规格防护套辨识度低的现场痛点，在常规圆柱防护套的基础上做了结构与外观的双重优化。从实际应用场景来看，这类套筒主要适配杆式传感探头的外层安装，比如环境温湿度探测杆、近距离位移传感柱、工业现场的红外对射探头外护，安装时直接套在传感元件的外侧筒体上，两端可配合密封圈做端面密封，既能够阻挡现场的粉尘、切削液飞溅到传感元件表面，也能避免人员巡检时误碰探头导致的测量数据偏移。

　　设计过程中首先确定的是筒体的基础尺寸边界，整体采用等直径圆柱结构，筒壁厚度控制在1.2mm-1.5mm区间，既保证足够的结构刚度，避免安装过程中受挤压变形卡滞内部传感元件，也不会因为壁厚过大增加整体重量，给安装支架带来额外负载。筒体的内径公差按照H7级精度控制，适配市面上多数标准直径的杆式传感器外径，安装间隙控制在0.1mm-0.2mm，既方便现场快速套装，也不会因为间隙过大出现套筒晃动、偏移的问题。筒体两端做了0.5mm的圆角倒角处理，避免安装时锐边划伤操作人员，也能减少套装过程中对传感元件外层线缆绝缘层的磨损。

　　表面的红蜘蛛纹饰设计并非单纯的装饰作用，在多探头并排安装的工业现场，不同纹饰的防护套可以快速区分不同检测功能的传感单元，比如同区域内安装的温度、湿度、烟雾三类杆式传感器，分别搭配不同纹饰的防护套，运维人员无需查看设备铭牌，远距离就能快速识别对应探头，大幅提升巡检与故障排查的效率。纹饰采用凹陷式结构设计，纹路深度控制在0.2mm，不会因为凸起结构在安装时与周边管线、支架产生干涉，凹陷的纹路也不容易积存现场的粉尘与油污，日常清洁时用抹布擦拭即可清理干净，不会因为污渍覆盖导致标识失效。纹饰中心的标识区域做了微凸的平面处理，后续可以根据需求粘贴二维码标签，扫码即可查看该传感单元的参数、校准记录等信息，适配数字化工厂的运维管理需求。

　　从结构强度角度考虑，筒体整体采用均匀壁厚设计，没有出现局部壁厚突变的结构，避免注塑或者机加工过程中出现应力集中导致的变形问题。纹饰区域的壁厚与筒体基础壁厚保持一致，不会因为纹路加工导致局部壁厚过薄，降低套筒的抗冲击能力。在实际选型适配时，需要确认内部传感元件的外径与套筒内径的匹配度，同时预留出传感元件接线端的出线空间，套筒长度要完全覆盖传感元件的探测主体部分，两端超出探测区域5mm-8mm，保证防护范围足够。如果是在有腐蚀性介质的现场使用，可以在套筒表面做阳极氧化或者喷塑处理，提升耐腐蚀能力，纹饰区域的红色填充采用耐候性涂料，避免长期户外光照出现褪色问题，保证标识的长期可读性。

　　在安装边界方面，套筒的外侧没有额外的凸起结构，最大外径就是筒体本身的直径，安装时周边预留2mm的间隙即可，不会占用过多的安装空间，适合密集排布的传感组阵安装场景。套筒本身不需要额外的固定件，依靠内径与传感元件的配合摩擦力，加上两端的密封圈压紧力即可实现固定，如果是在振动较大的设备旁安装，可以在套筒侧面加设一个M3的顶丝孔，用紧定螺钉辅助固定，避免长期振动导致套筒移位。整体结构没有复杂的异形曲面，加工工艺性好，不管是采用铝合金型材裁切后做表面纹饰加工，还是采用工程塑料注塑成型，都能实现较高的生产效率，批量加工时的成本控制难度低，适合工业现场的大规模配套使用。
