RedHarbinger储液罐盖箭头造型结构设计

　　这款箭头造型的储液罐盖，最初是面向PC分体水冷改装场景做的定制化结构设计，核心适配RedHarbinger品牌的水库储液舱，解决市售常规储液罐盖外观同质化、和改装主题风格不匹配的痛点，同时兼顾水冷回路的密封可靠性与安装便捷性。从实际应用场景来看，这类定制储液罐盖主要面向高端PC水冷改装玩家、小型工业循环冷却回路的外观定制需求，除了PC水冷系统外，也可适配小流量的桌面级冷却循环装置、小型实验台冷却回路的储液端封盖，只要对应管径和安装螺纹匹配，就能直接替换原有端盖，实现外观风格的统一。

　　设计过程中首先敲定的是安装边界的适配性，针对三种主流长度的储液舱做了对应规格的匹配：100mm长度的储液罐配套端盖设置4组闭合回路接口，200mm长度储液罐配套端盖设置8组闭合回路接口，350mm长度储液罐配套端盖设置16组闭合回路接口，所有接口均做无徽标处理，避免多余标识破坏整体造型的流畅感。主体材质选用φ64×1.5mm规格的不锈钢管材作为基材，这个壁厚选择是经过受力校核的：既可以保证端盖和储液舱筒体配合时的结构强度，在1.5bar以内的循环水压下不会出现变形渗漏，又不会因为壁厚过大增加不必要的重量，同时不锈钢材质本身的耐冷却液腐蚀特性，也能适配市面上绝大多数水冷冷却液、工业循环冷却介质，长期使用不会出现锈蚀、镀层脱落的问题。

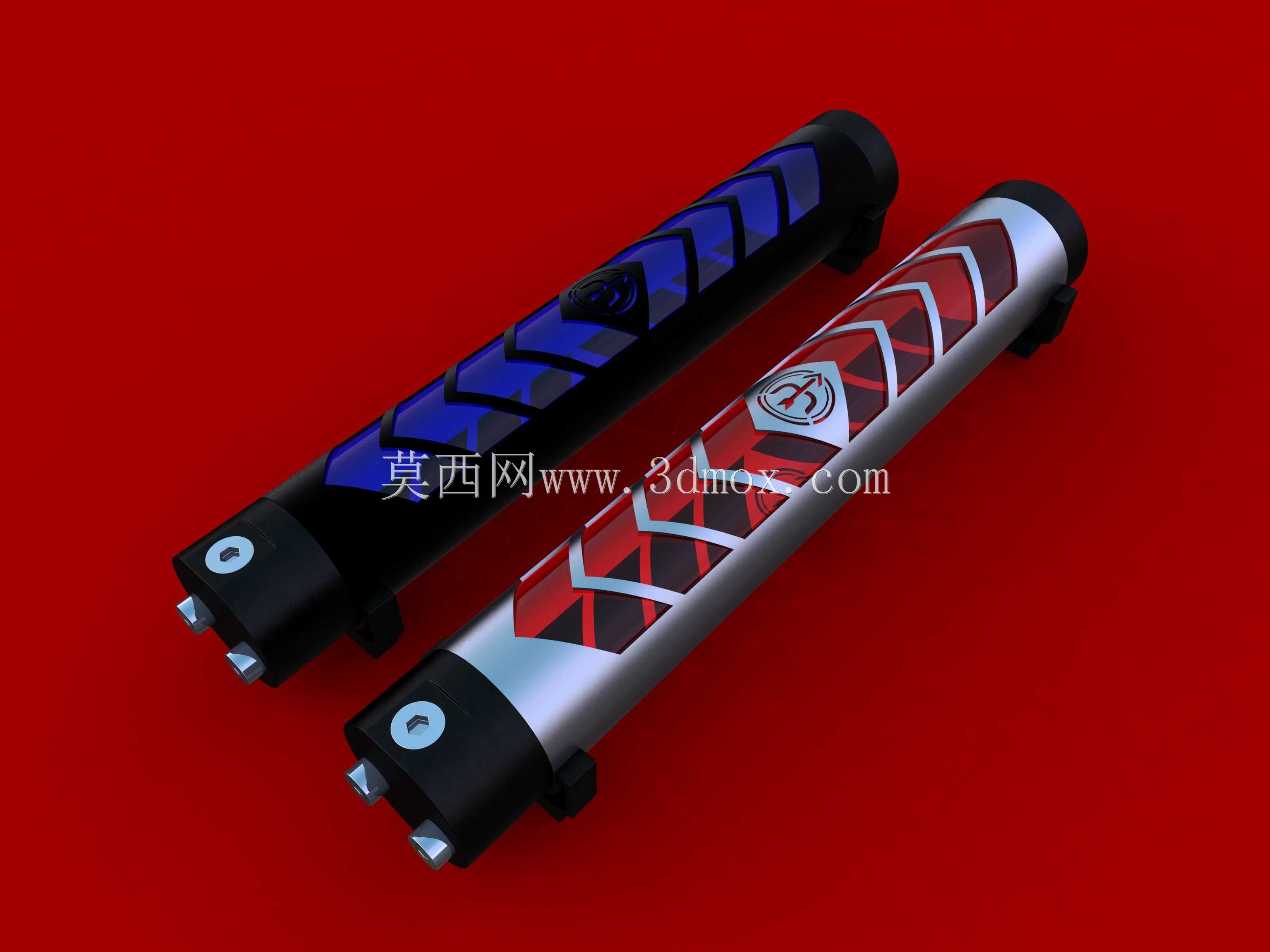

　　表面处理方案做了两种风格的区分，一种是拉丝银色饰面，搭配红色箭头纹理填充，纹理采用内凹填漆工艺，箭头纹路顺着端盖轴向排布，视觉上拉长端盖的修长感；另一种是黑色哑光饰面，搭配半透明蓝色填充纹理，在带UV灯效的水冷回路中，冷却液的透光可以让纹理呈现出渐变的光效，适配不同的机箱改装主题。造型上的箭头元素不是单纯的外观装饰，每一段箭头纹路的凸起边缘都做了0.3mm的圆角处理，避免安装时划伤操作人员的手部，同时纹路的凹凸结构也可以增加手部拧动时的摩擦力，即使手上沾有冷却液或者水渍，也能顺利拧开端盖进行补液、回路清理操作，不需要额外借助扳手等工具，避免金属工具刮花端盖表面。

　　结构设计上，端盖和储液舱的配合采用细牙螺纹连接，螺纹公差按照6H/6g的配合精度加工，配合处预留1.2mm的密封圈安装槽，适配线径1.5mm的丁腈橡胶O型圈，装配后可以实现IP65级别的密封效果，循环回路运行时不会出现渗漏问题。端盖上的闭合回路接口采用标准G1/4螺纹，这是水冷回路、小型工业冷却回路的通用接口规格，可以直接适配市面上绝大多数的快插接头、硬管接头、水流计、排气阀等标准配件，不需要额外做转接头适配，降低用户的改装成本。接口的排布做了错位优化，相邻接口之间预留12mm的操作空间，安装接头时不会出现扳手干涉的问题，即使是16组接口的350mm规格端盖，所有接头也能顺利完成装配，不会出现相邻接头挤靠无法拧紧的情况。

　　从建模逻辑来看，整个模型采用参数化建模思路，所有尺寸都做了参数关联，比如调整储液罐直径参数时，端盖的配合螺纹、密封圈槽尺寸、接口排布间距都会自动对应调整，不需要重新绘制草图，方便后续衍生不同直径规格的端盖产品。外观纹理部分采用阵列结合曲线驱动的方式生成，箭头纹理的间距、深度都可以通过参数调整，方便快速生成不同风格的纹理方案，适配不同用户的审美需求。建模过程中特意做了安装干涉检查，模拟端盖拧入储液舱的全行程，确认螺纹配合无卡滞、密封圈压缩量在合理区间（0.3-0.4mm），既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。同时针对端盖的出水、回水接口做了流道优化，接口内部的流道做了圆角过渡，减少冷却液流动时的阻力，降低循环水泵的负载，避免流道直角处产生紊流、积攒气泡影响冷却效率。

　　实际落地生产时，这款端盖可以采用不锈钢车削加工完成主体结构，表面纹理通过激光雕刻或者蚀刻工艺实现，填漆工艺采用高温烤漆，保证长期接触冷却液也不会出现掉漆、变色的问题。对于小批量定制需求，也可以直接采用金属3D打印的方式生产，打印完成后做表面抛光、拉丝或者喷砂处理，就能达到和机加工一致的外观效果，不需要开模，大幅降低小批量定制的成本。在实际测试中，这款端盖搭配对应的储液舱，在连续1000小时的循环运行测试中，没有出现渗漏、接口松动、表面锈蚀的问题，完全满足PC水冷长期使用的需求，同时外观的箭头造型可以和机箱内的其他主题配件形成风格呼应，比常规的平面端盖更具视觉辨识度。
