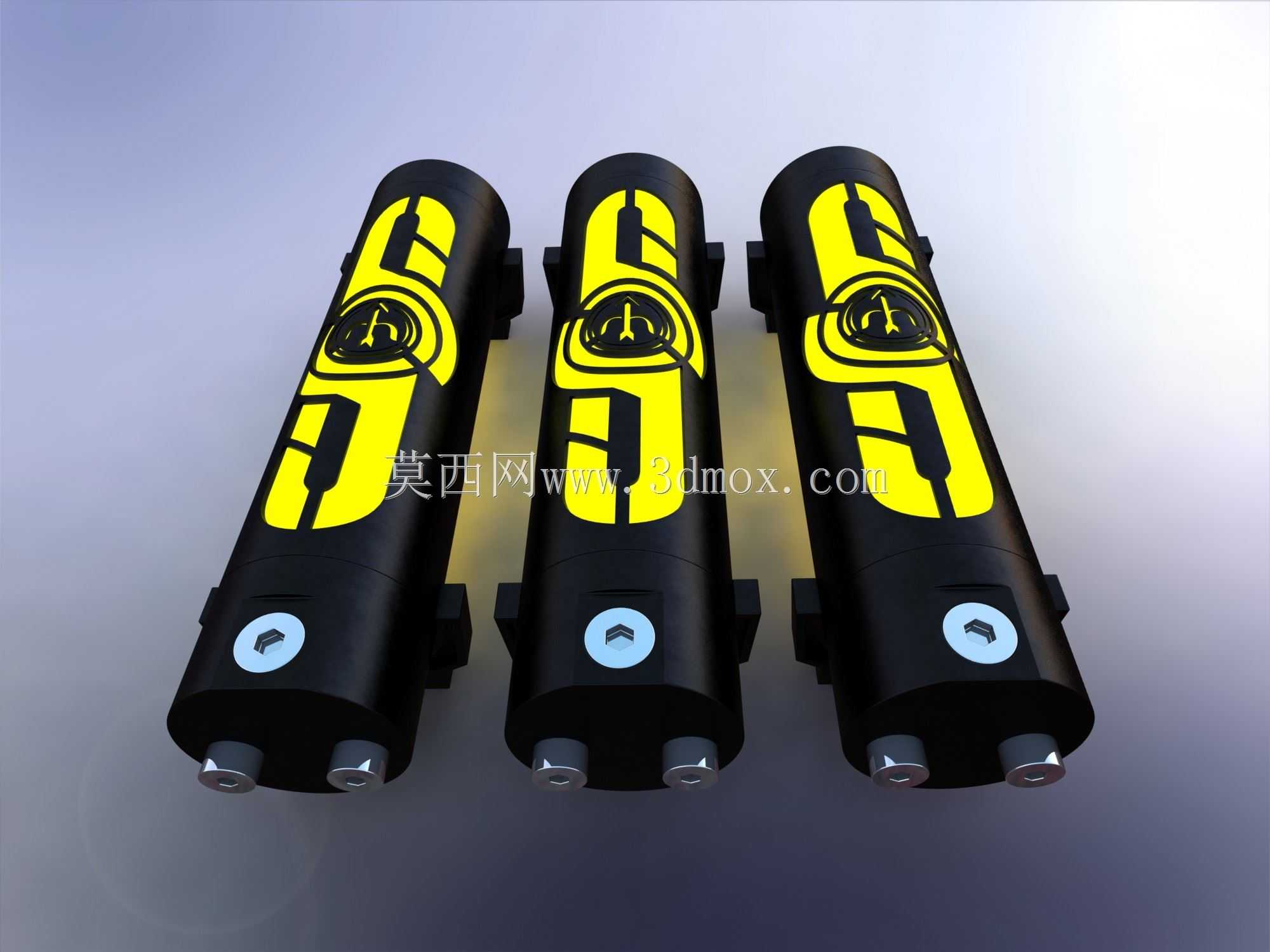

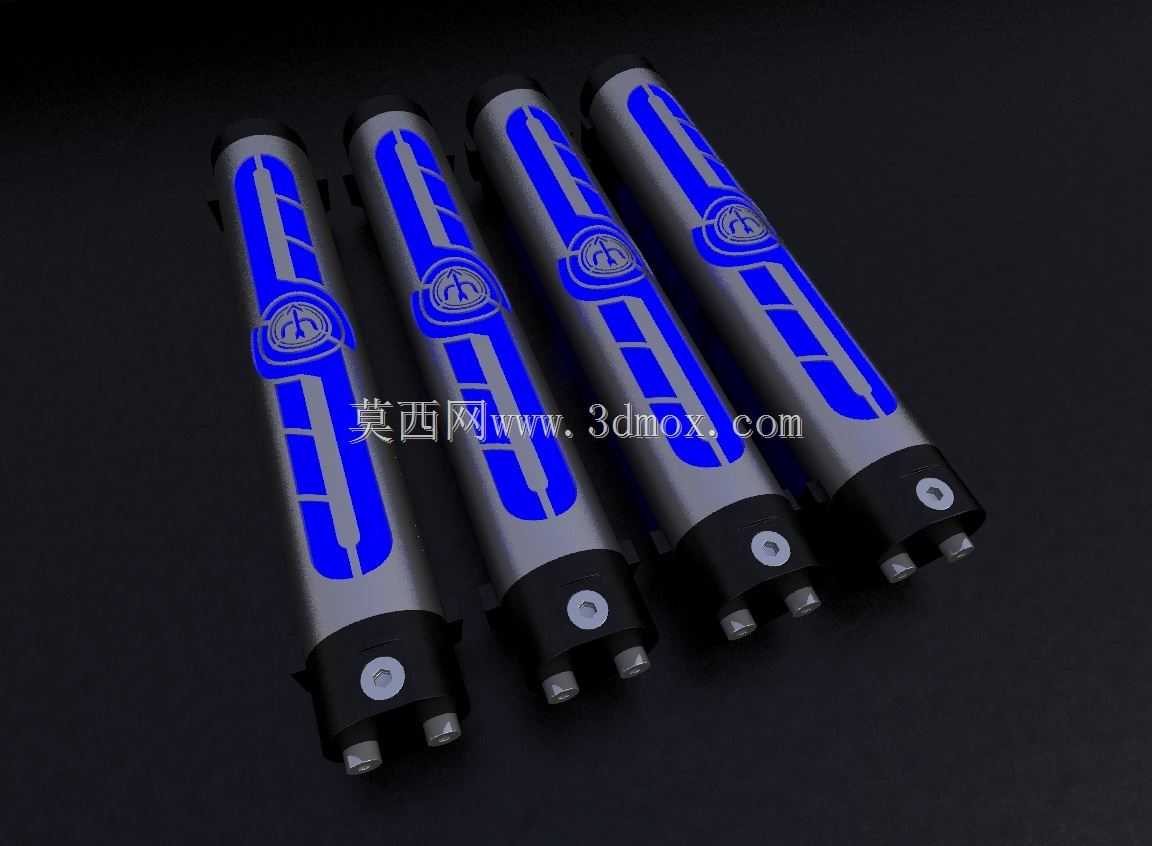

RedHarbinger品牌储液罐S型装饰盖板

　　这款S型盖板主要适配分体式水冷系统的圆柱形储液罐使用，是面向PC水冷改装、工业小型循环储液单元外观升级开发的配套覆盖件，核心作用是包裹储液罐外侧的管路走线与安装固定结构，同时通过统一的视觉设计强化设备的品牌识别度，避免储液罐裸露的安装位、管接头破坏整体外观一致性。从实际应用场景来看，这类盖板既可以用在桌面级定制水冷主机的外露储液罐上，匹配侧透机箱的展示需求，也能适配小型工业冷却循环单元的外露储液组件，在不影响储液罐本身换热、补液功能的前提下，提升设备外观的规整度。

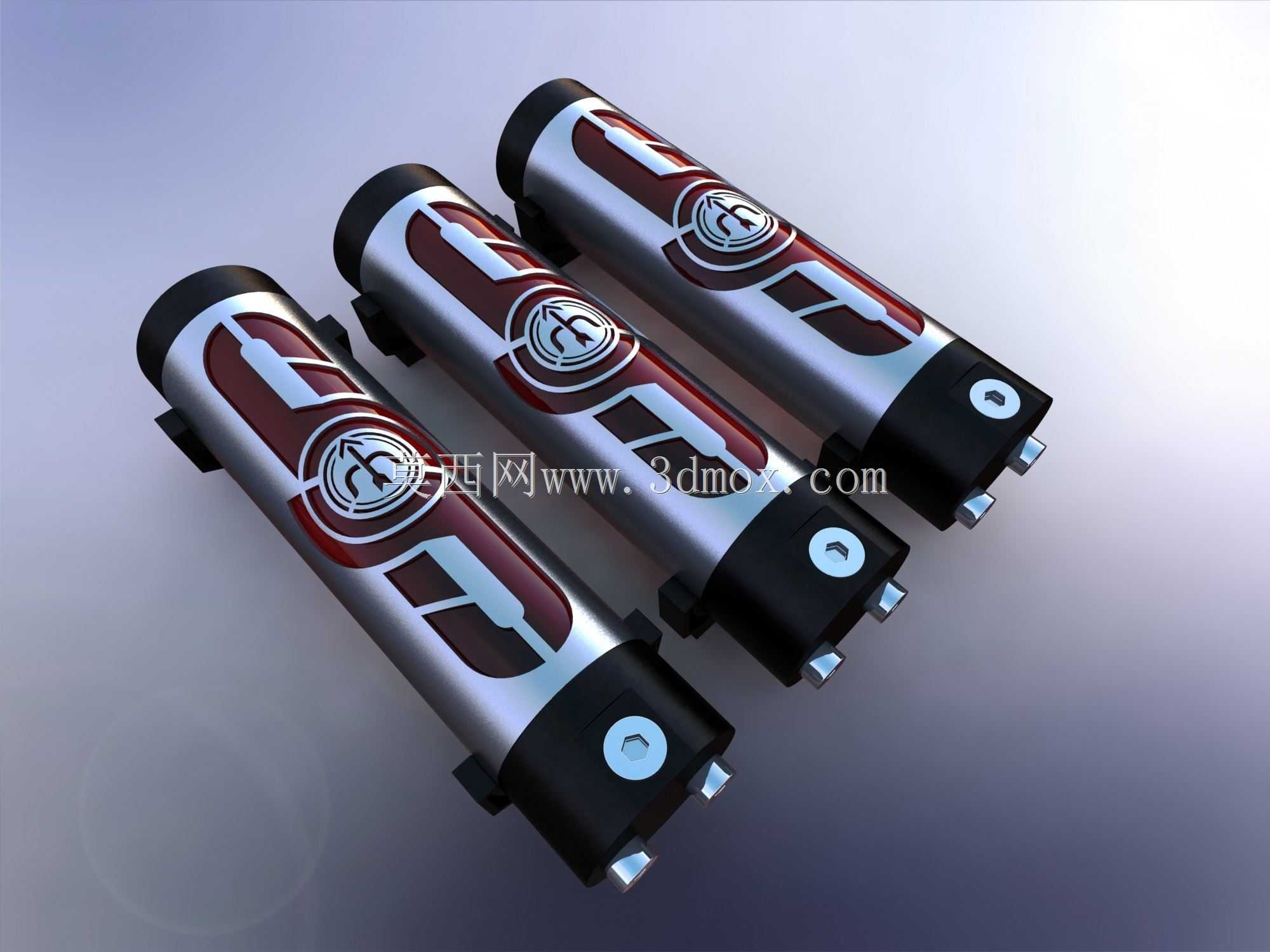

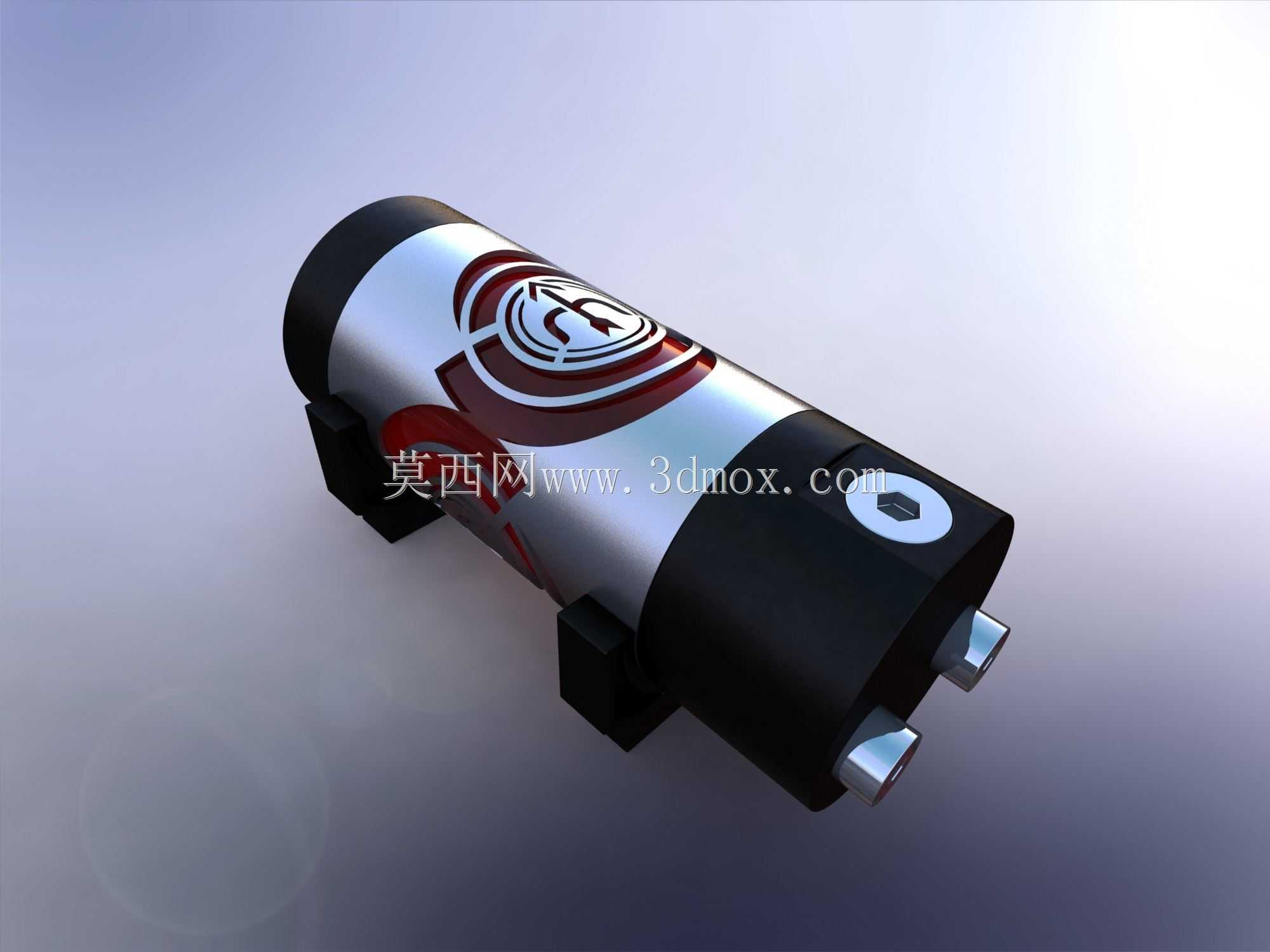

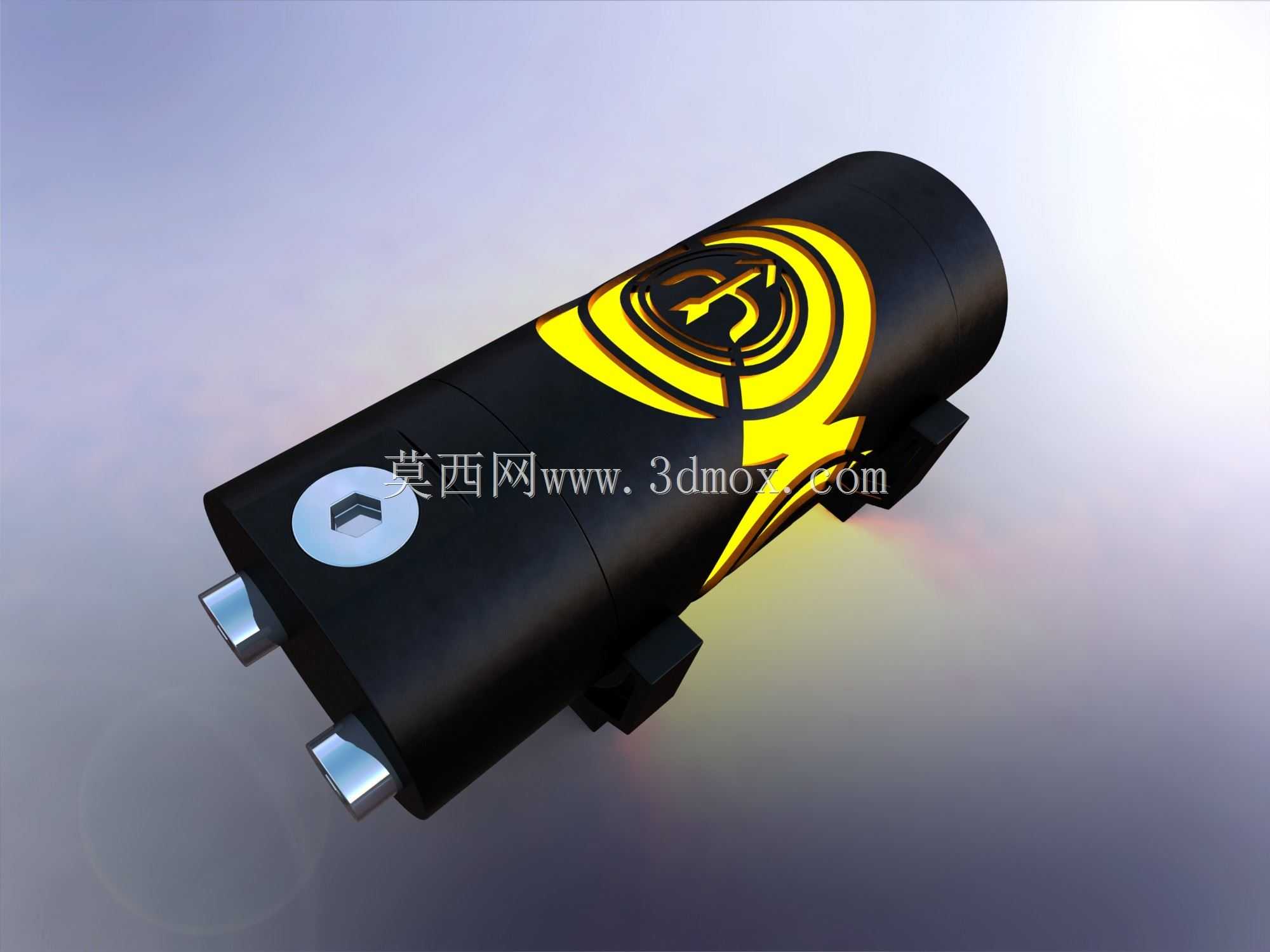

　　设计过程中首先匹配了三种主流规格的圆柱形储液罐安装边界，分别对应100mm、200mm、350mm长度的储液罐体，盖板整体采用弧面贴合结构，内侧弧度与储液罐外径完全匹配，安装时通过两端的卡扣结构卡接在储液罐两端的固定端盖上，不需要额外在罐体上打孔或者粘接，不会破坏储液罐的密封结构，后期拆卸维护也不需要排空储液罐内的冷却液，直接沿轴向滑出即可完成拆装。盖板基材选用1.5mm厚的不锈钢板材，冲压成型后做双色表面处理，分别做拉丝银色与缎黑色两种饰面，适配不同风格的设备配色需求，不锈钢材质本身耐冷却液腐蚀，也不容易在日常拆装过程中产生划痕，长期使用不会出现掉漆、锈蚀的问题。

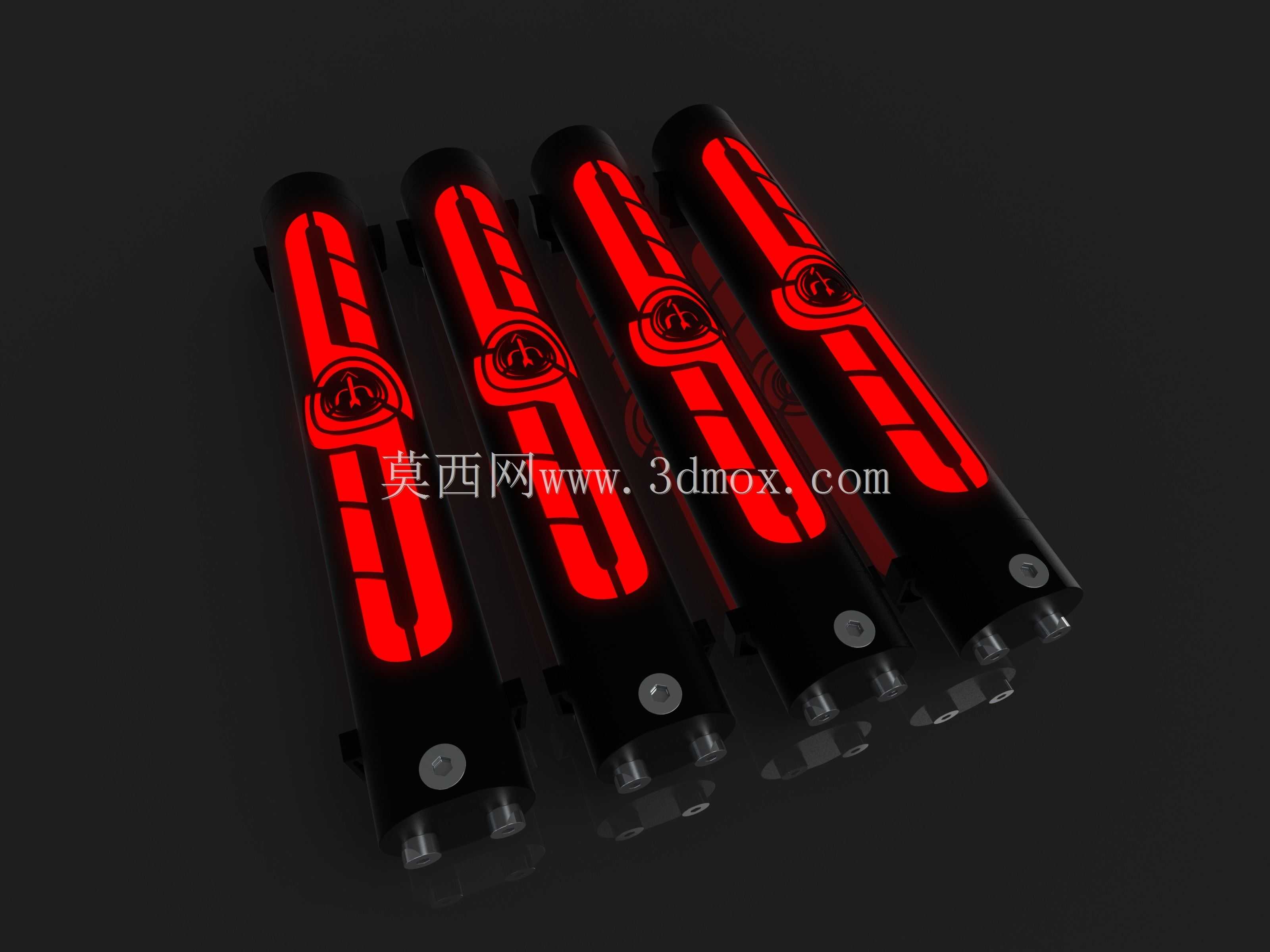

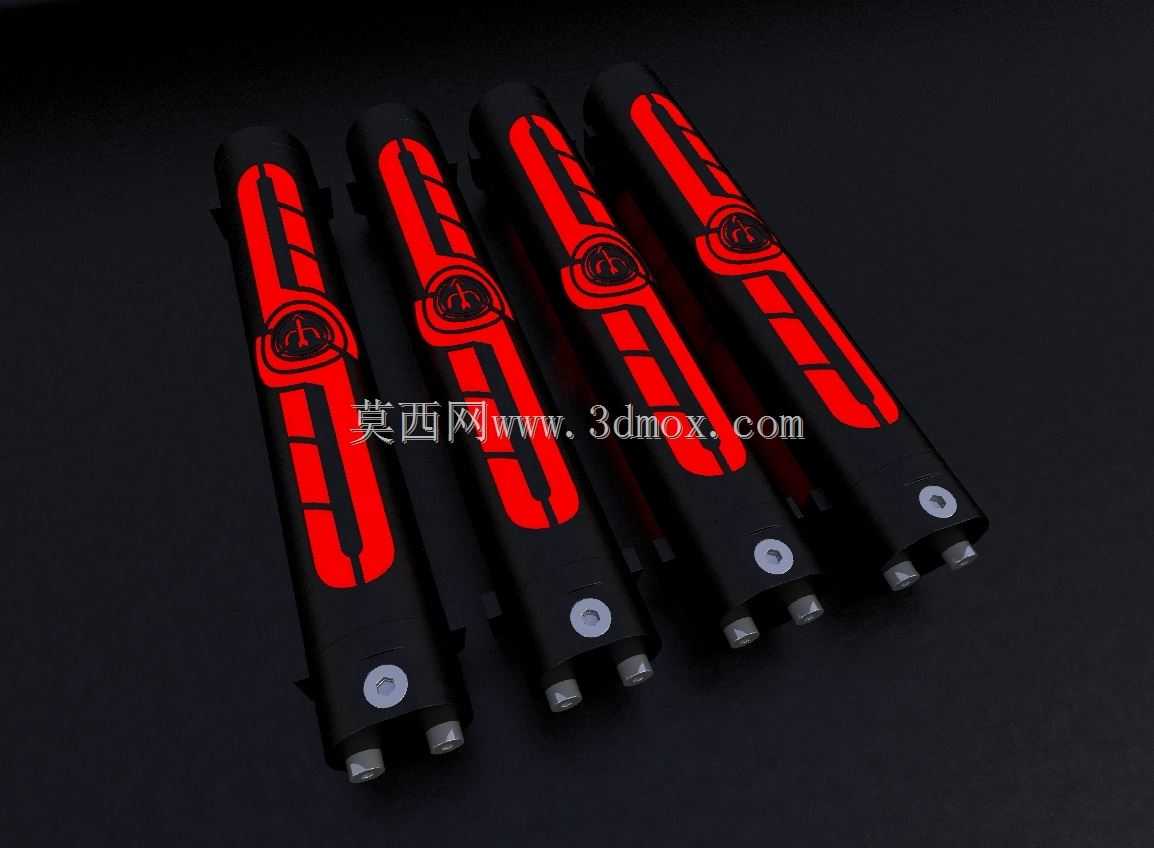

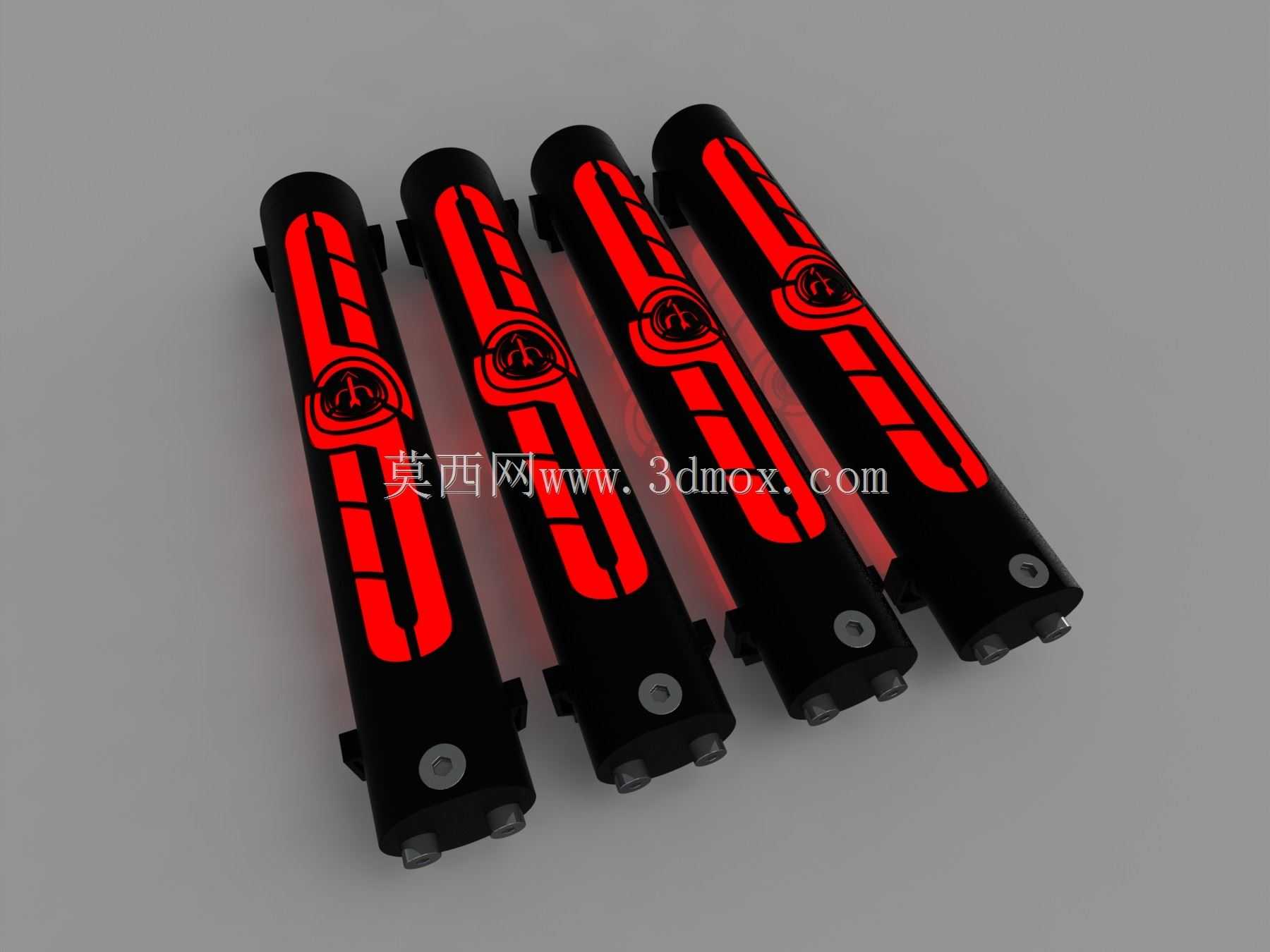

　　盖板表面的闭合回路造型是设计的核心细节，不同长度规格的盖板对应不同数量的闭合回路造型，100mm长度规格设置14个闭合回路，200mm长度规格设置18个闭合回路，350mm长度规格设置20个闭合回路，每个回路单元的间距保持一致，沿盖板轴向均匀排布，在对应品牌标识的位置预留了徽标安装位，徽标区域做下沉处理，可以粘贴品牌标识或者嵌入透光材质，配合储液罐内置的LED灯条实现背光效果，红色透光区域在光线照射下可以形成连续的视觉引导线，强化S型曲面的流线感。

　　从结构强度角度考虑，1.5mm厚度的不锈钢板材冲压后，边缘做了卷边处理，既可以避免安装时划手，也能提升盖板整体的抗形变能力，在两端卡扣位置做了局部加厚的冲压加强筋，避免多次拆装后卡扣出现塑性变形导致卡接松动。盖板与储液罐外壁之间预留了0.3mm的间隙，不会因为加工公差导致盖板安装时刮花储液罐表面，也能避免温度变化时不同材质热胀冷缩产生的挤压异响。在实际选型适配时，只需要确认储液罐的长度与外径参数，就可以直接选用对应规格的盖板，不需要额外做二次加工，安装后不会遮挡储液罐的液位观察窗，也不会影响补液口、进出水接头的正常操作，所有功能接口位置都做了对应的避让缺口，安装后盖板与周边管路、接头的间隙保持在2mm以上，不会出现管路干涉的问题。

　　设计阶段也充分考虑了可制造性，整个盖板采用单工序冲压成型，表面的闭合回路造型通过冲压模具一次压出，不需要后续二次蚀刻或者雕刻，双色表面处理采用局部遮蔽的喷涂或者PVD工艺，量产时良率可以控制在合理区间，不需要复杂的后续加工工序。安装结构的卡扣采用与盖板一体冲压的结构，不需要额外加装塑料卡扣或者固定螺丝，减少了装配零件数量，也避免了不同材质连接产生的电化学腐蚀问题。对于改装用户来说，这款盖板不需要改动原有储液罐的任何结构，属于无损安装的外观升级配件，安装后可以有效遮盖储液罐外侧的走线、固定螺丝等影响外观的部件，让整个冷却单元的外观更加统一协调。
