Redharbinger品牌定制储液罐端盖结构设计

　　在PC分体式水冷改装、小型工业循环冷却储液单元的配套场景中，储液罐端盖是兼顾密封性能、外观辨识度与安装适配性的核心构件，本次设计的端盖结构针对Redharbinger品牌的配套储液管路开发，匹配品牌一贯的硬核视觉风格与严苛的装配公差要求。从实际使用场景出发，这类端盖主要应用于桌面级高性能水冷主机、小型实验循环冷却装置的储液筒体端部，一方面承担储液腔的端部密封作用，避免循环冷却液在管路压力波动下出现渗漏，另一方面作为外露的视觉构件，需要匹配整套设备的外观设计语言，形成统一的视觉识别特征。设计过程中首先明确了安装边界的适配要求，端盖采用64x1.5mm的标准螺纹接口，能够直接旋合在对应公称直径的储液筒体端部，

　　螺纹公差按照中等配合精度设计，既保证安装时的旋合顺畅度，又能在搭配常规密封垫圈的情况下实现0.3MPa工作压力下的无渗漏密封，完全覆盖常规水冷系统0.1-0.2MPa的日常工作压力区间。针对不同长度规格的储液筒体，设计了三个适配版本的端盖结构，分别对应100mm、200mm、350mm长度的储液筒体，不同版本的端盖在保持接口尺寸、安装结构完全一致的前提下，表面的闭合回路装饰纹路做了差异化排布：适配100mm短储液罐的端盖表面设置20个独立闭合纹路回路，适配200mm长度储液罐的端盖表面设置11个独立闭合纹路回路，适配350mm长储液罐的端盖表面设置14个独立闭合纹路回路，所有纹路均采用等深铣削成型，深度控制在0.8mm，

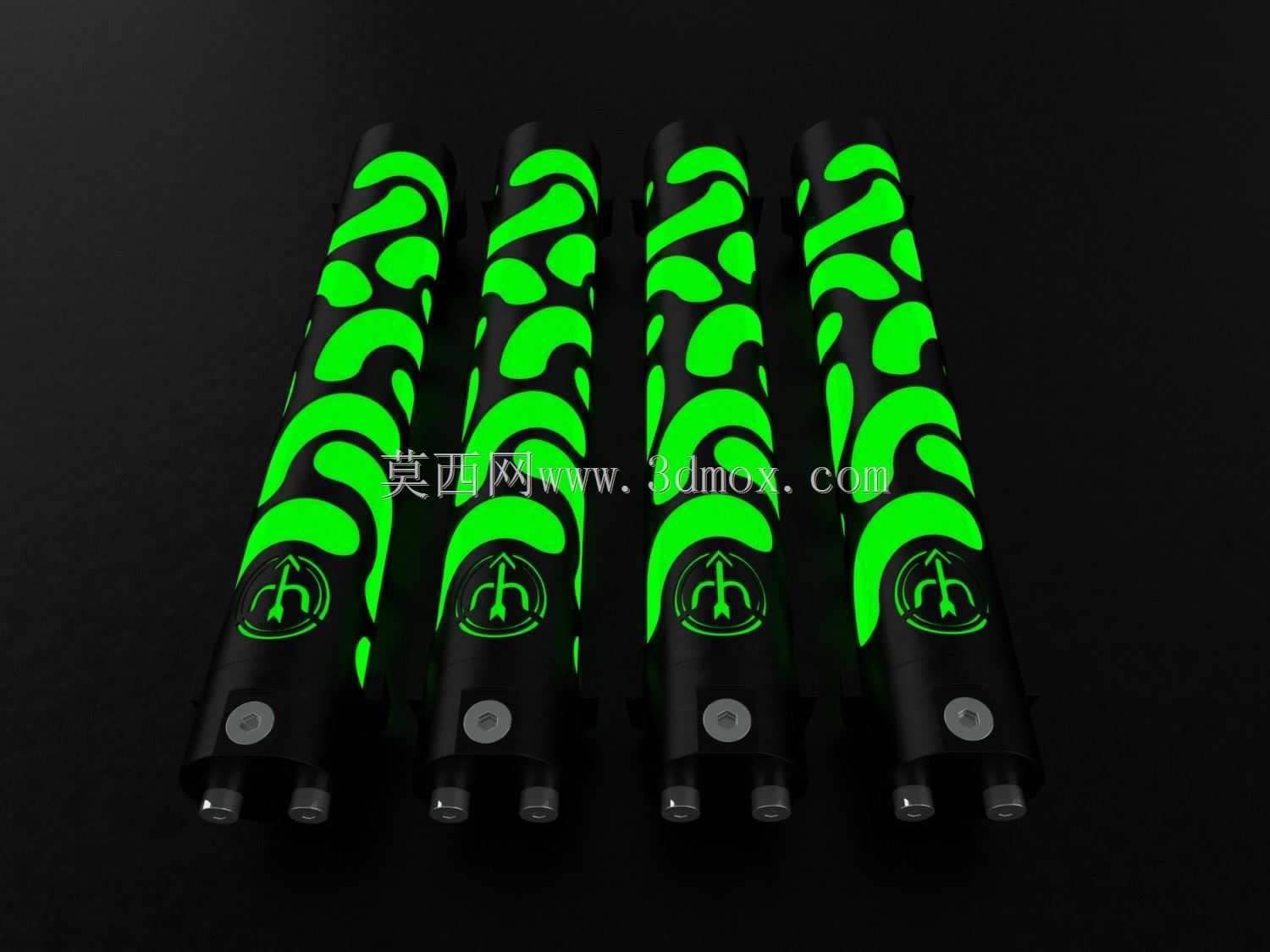

　　既保证纹路的视觉立体感，又不会因为铣削过深削弱端盖的结构强度。材质选型上优先考虑不锈钢作为基础加工材料，表面处理提供两种可选方案，分别是拉丝银色处理与缎面黑色处理，其中缎面黑色版本的纹路凹槽内可填充荧光蓄光材料，在弱光环境下呈现醒目的荧光绿色视觉效果，匹配电竞类改装场景的灯光氛围需求，同时端盖表面居中位置压制品牌专属标识，标识凸起高度0.3mm，不会影响端盖的整体平整度，也能在长期使用过程中避免标识被磨损脱落。结构设计阶段充分考虑了可制造性，所有外轮廓转角均设置R0.5mm的工艺圆角，避免加工过程中出现应力集中导致的刀具崩损，也能去除加工后的锐边毛刺，减少安装过程中划伤操作人员或配套管路的风险；端盖内侧设置深度1.

　　2mm的密封垫圈安装槽，槽位公差控制在±0.05mm，能够牢牢固定标准尺寸的丁腈橡胶密封垫圈，避免端盖旋紧过程中垫圈出现移位导致的密封失效。端盖端部预留了标准的水冷管路接头安装位，能够直接适配G1/4标准规格的快拧接头、止水快插等常用水冷管路配件，不需要额外进行转接加工，降低现场改装的装配难度。从实际装配验证的角度来看，该端盖在完成加工后，经过1000次反复旋合测试，螺纹部位无明显磨损变形，密封性能保持稳定；表面的荧光填充层经过500小时紫外线老化测试，无明显褪色、脱落现象，能够满足长期外露使用的耐久性要求。不同于常规标准化储液罐端盖只关注密封性能的设计思路，该结构在保证核心密封、安装功能的前提下，将外观装饰结构与结构强度设计做了深度融合，表面的纹路并非单纯的装饰凹槽，纹路的走向经过有限元应力校核，在端盖承受管路内压时，纹路的凸起筋位能够分散端盖平面的受力，降低端盖在长期压力作用下出现平面变形导致密封失效的概率，实现了外观设计与结构性能的统一。在工业小型循环冷却单元的应用场景中，该端盖也可以直接替换同规格的标准储液罐端盖，不需要对原有储液筒体进行二次加工，即可实现设备外观的定制化升级，同时保留原有的密封性能与管路兼容性，适配场景覆盖民用PC改装、小型工业冷却设备、定制化实验循环装置等多个领域。
