阿法拉伐手动蝶阀带感应反馈结构设计

　　在食品饮料、生物制药这类对管路卫生等级有严苛要求的流体输送场景里，这类带阀位感应反馈的手动蝶阀是管路截流、介质通断控制的核心执行部件，和普通手动蝶阀不同，它不需要额外加装外置的位置检测开关，出厂就集成了感应式双传感器结构，能直接把阀门的全开、全关位置信号传递给上位控制系统，解决了传统手动阀无法反馈工位状态、需要人工现场确认阀位的痛点，特别适合用在有自动化联锁要求、但不需要气动电动驱动成本的工艺管段上。

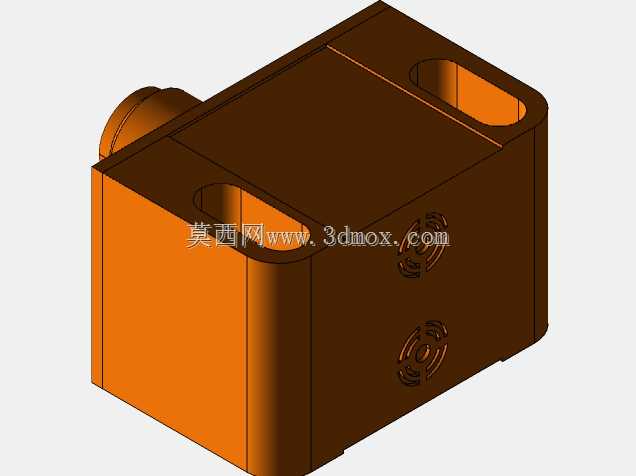

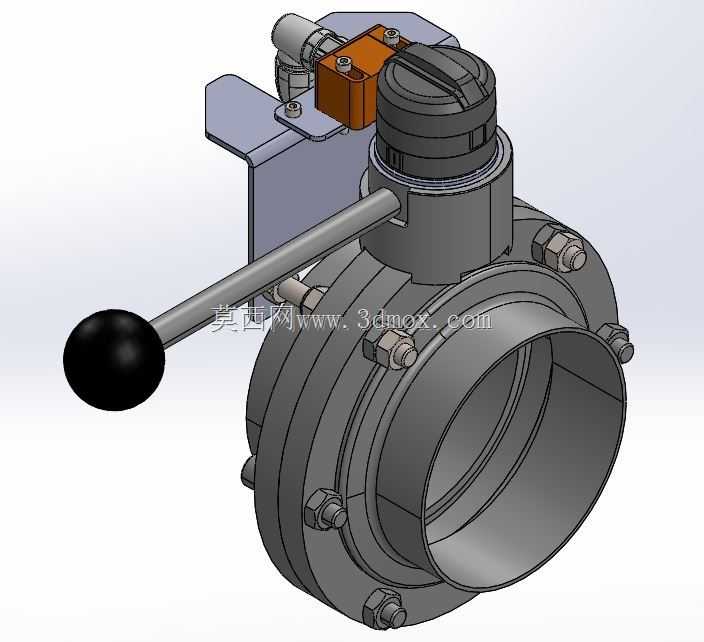

　　从结构设计逻辑来看，整个阀体采用卡箍式快装连接结构，阀体流道做了全通径无滞留设计，内壁没有卫生死角，能满足CIP在线清洗、SIP灭菌的工艺要求，避免介质残留滋生微生物。手动操作部分采用带黑色球形握把的杠杆式手柄，手柄操作力矩经过匹配设计，开关全程的转动角度为90度，手柄上自带的档位定位结构能在全开、全关位置实现可靠锁止，不会因为管路振动出现阀位偏移的问题。集成在阀体上部的感应式传感器采用非接触式检测原理，不需要和阀杆做机械接触，通过检测阀杆带动的目标金属圆盘的位置来判断阀位，相比接触式的行程开关，这种结构没有机械磨损，长期频繁开关也不会出现检测失效的问题，传感器的接线部分做了防水防尘的密封处理，能适应车间冲洗、高湿度的安装环境。

　　做三维建模的时候，首先要确认的是安装边界尺寸：阀体的卡箍连接端外径要匹配对应规格的卫生级卡箍标准，阀杆的转动轴线和管道轴线保持垂直，手柄在全开、全关两个位置的转动扫掠空间要提前预留，避免安装后手柄和周边管路、支架出现干涉。传感器的安装支架采用折弯钣金结构，通过螺栓固定在阀体上盖的安装螺孔上，建模时要注意传感器检测端面和阀杆上目标圆盘的检测距离，必须控制在传感器的额定检测行程范围内，距离过远会出现信号丢失，距离过近则容易在阀杆转动时出现机械刮蹭。阀体的密封件采用嵌入式安装结构，密封圈和阀板的过盈量要控制在合理范围，过大会导致操作力矩过大开关费力，过小则会出现管路泄漏的问题，建模时要准确还原密封槽的尺寸公差，保证密封件安装后不会出现移位、脱落的问题。

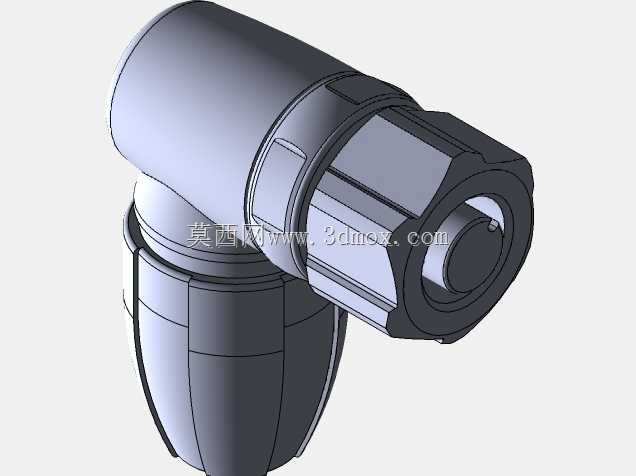

　　实际选型应用的时候，要注意这类阀门的适用介质温度、压力范围，阀体采用不锈钢材质锻造后精加工成型，能耐受常规的酸碱清洗介质，适合输送水、药液、乳制品、酒类等卫生级流体。阀位反馈的传感器输出信号要和现场的控制系统信号类型匹配，接线时要做好线缆的固定，避免阀门操作时线缆被手柄拉扯断裂。安装时要保证阀体两端的卡箍对齐均匀紧固，避免出现单边受力导致密封面压偏泄漏的问题，手柄的操作方向要符合现场操作人员的操作习惯，尽量让手柄在关闭位置时和管道流向垂直，全开位置和管道流向平行，方便现场人员直观判断阀位状态。

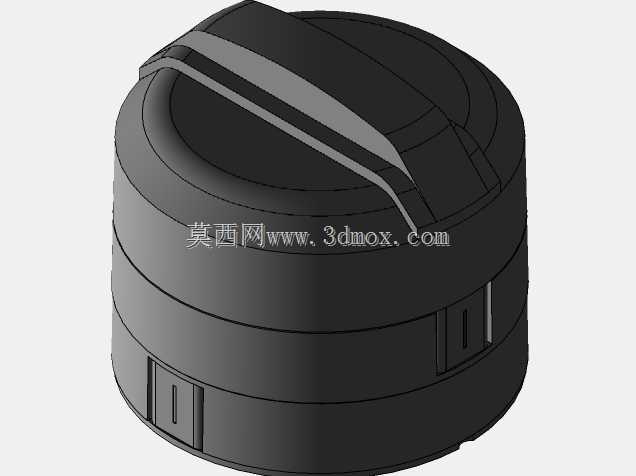

　　从结构细节来看，阀板和阀杆采用无销连接结构，避免了销钉位置的卫生死角，阀杆的上下支撑点采用耐磨轴套，既能降低操作力矩，又能避免阀杆转动时出现径向窜动，保证阀板和密封圈的同轴度，延长密封件的使用寿命。传感器的目标圆盘采用和阀杆同步转动的安装方式，圆盘上的两个感应触发位分别对应全开、全关位置，调整圆盘的安装角度就能匹配不同阀门的开关行程，不需要对传感器本体做复杂的位置调整，现场安装调试的效率很高。整个阀门的外露零部件全部采用不锈钢或者工程塑料材质，没有易锈蚀的碳钢部件，能长期在潮湿、有清洗腐蚀的车间环境下使用，不需要频繁做防腐维护。
