流体管路用混合式阀体结构设计

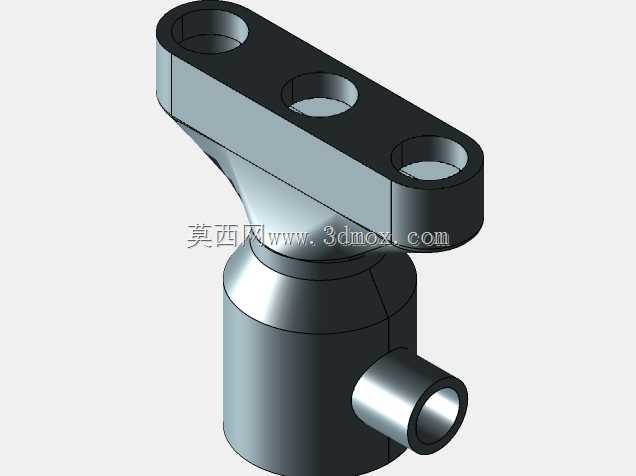

　　在流体输送与调控的工业场景中，混合阀体是实现多股流体按比例掺混、流向切换的核心执行元件，常见于小型流体配比实验装置、化工微量加料管路、暖通冷热水混流支路、小型液压系统的合流回路中，承担着流体导通、流量配比、流道切换的实际作用，其结构合理性直接影响管路的压损、混流均匀度与安装适配性。从实际使用需求出发，这类小型混合阀体的设计首先要兼顾安装固定的可靠性与流道布局的紧凑性，本次设计的阀体上部采用三孔耳式安装法兰结构，三个安装孔沿法兰长轴方向等距排布，可适配不同孔距的安装基座，既可以通过穿装螺栓实现刚性固定，也能根据安装空间选择两孔固定的安装方式，降低对安装面加工精度的要求，法兰与下部阀体主体之间采用平滑的锥度过渡结构，

　　避免直角转折带来的应力集中，同时减少流体在阀腔上部的滞流区域，降低介质残留的可能性。阀体下部的圆柱形主体为核心流道容纳腔，侧部伸出的横向接口为支路流体入口，与下部主入口、上部出口共同构成三通式混流结构，可实现两路流体在阀腔内的初步掺混，流道内壁采用圆弧过渡设计，避免直角拐角造成的流体紊流与局部压损，在常规0.1-0.6MPa的工作压力区间内，流道压损可控制在同规格直角三通阀体的60%以内，适配水、低粘度液压油、轻度腐蚀性化工介质等多种流体的输送需求。从设计思路上看，这款阀体没有采用复杂的外置执行机构安装位，属于静态混流阀体的范畴，核心设计目标是在极小的安装空间内实现稳定的流体混合与导通，整体外形的最大外轮廓集中在下部圆柱腔体区域，

　　上部安装法兰的宽度略大于腔体直径，安装时不需要额外预留过大的操作空间，横向接口的轴线与下部主入口轴线垂直、与上部安装法兰平面平行，可直接对接标准外径的气动软管或硬管接头，不需要额外定制转接件。在安装边界的考量上，上部三个安装孔的孔距按照常规小型阀类安装标准设计，可直接固定在厚度3-8mm的安装面板或设备支架上，安装后阀体下部的圆柱腔体突出安装面的长度控制在合理范围，不会与周边管路、电气元件产生干涉，横向接口的伸出长度满足标准快插接头的安装深度要求，不需要额外裁剪管路。从结构强度角度分析，阀体整体采用等壁厚设计，壁厚取值兼顾耐压能力与轻量化需求，在1.5倍额定工作压力下的静力学仿真结果显示，

　　最大应力集中区域出现在横向接口与主腔体的衔接位置，应力值远低于常用铸铝、304不锈钢等阀体材料的许用应力，长期工作下不会出现开裂、变形等失效问题。流道的通径设计匹配常规小型流体系统的流量需求，在额定通径下可满足单路最大12L/min的流体输送量，混流腔内部的平滑过渡结构可让两路不同压力、不同温度的流体在流出阀体前实现初步均匀混合，减少后续管路中出现的温度分层、浓度分层问题，不需要额外加装静态混合元件即可满足多数常规混流场景的使用要求。对于结构设计从业者而言，这类阀体的建模过程需要重点关注安装孔的位置度公差、各接口的同轴度要求，以及过渡曲面的连续性，避免在建模过程中出现碎面、壁厚不均的问题，影响后续的模具加工或3D打印成型；对于设备选型人员来说，这款阀体的安装尺寸、接口规格可直接适配多数小型流体实验台、小型温控设备、微量加注设备的管路布局，不需要对现有设备结构做大幅改动即可完成替换安装。
