IFM SI5000传感器适配连接接头

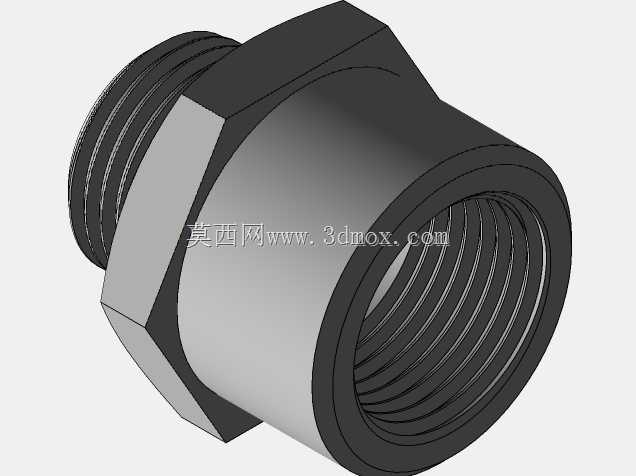

　　在流体管路与传感检测单元的集成安装场景中，这类适配接头是解决不同接口规格匹配问题的核心连接件，日常在液压站油路监测、气动系统压力检测、工业水循环管路流量监控的工位上十分常见，主要用来衔接IFM SI5000系列传感器与对应管径的管路端口，避免因接口螺纹制式、通径不匹配导致的安装错位、密封失效问题。从结构设计来看，该接头采用外螺纹加内螺纹的直通式结构，中间设置六角拧动工位，完全适配常规开口扳手的咬合尺寸，现场安装时不需要定制专用工装，用普通呆扳手就能完成拧紧作业，六角部位的厚度经过受力校核，拧紧过程中不会出现边角崩裂、扳手打滑的问题，能承受常规管路安装的额定扭矩。接头的内螺纹端直接对接传感器的外螺纹接口，螺纹加工精度满足密封连接要求，

　　配合常规生料带或者密封垫圈就能实现无渗漏连接，内螺纹的深度经过匹配设计，传感器拧入后不会出现顶死或者啮合长度不足的问题，能保证传感器检测端面刚好处于管路流道的合理位置，避免因安装深度偏差导致检测数值失准。外螺纹端则对接现场管路的内螺纹接口，螺纹规格与常用工业管路的标准通径匹配，不需要额外加装变径接头就能直接安装，减少了管路的连接节点，也就降低了潜在的渗漏风险。从安装边界来看，接头整体为同轴直通结构，最大外轮廓就是中间六角的对边尺寸，安装时只需要预留出扳手拧动的空间即可，不需要额外的避让位置，在空间紧凑的阀岛、集成油路块上也能顺利安装，不会和周边的阀件、管路产生干涉。接头的通径尺寸经过流道校核，内部没有突兀的变径或者台阶，

　　流体经过时不会产生明显的节流效应，不会对管路内的流体压力、流速造成额外干扰，能保证传感器采集到的流体参数真实反映管路内的实际工况。在实际选型使用时，需要注意核对两端螺纹的制式与牙距，确认和现场管路、传感器的接口完全匹配，安装前要清理螺纹表面的铁屑、杂物，避免杂质夹在螺纹配合面导致密封失效，拧紧时要控制扭矩在合理范围，不要过度拧动导致螺纹滑牙或者接头开裂。这类适配接头的建模过程需要重点关注螺纹的配合公差、六角工位的尺寸精度、两端螺纹的同轴度，要是同轴度偏差过大，安装后传感器会出现偏斜，不仅影响密封性能，还可能导致传感器检测端和流道不同心，影响检测精度。建模时还要注意内部流道的过渡处理，在内外螺纹和中间主体的衔接位置做微小的圆角过渡，

　　减少应力集中，提升接头的耐压能力，实际工况中这类接头要承受管路内的流体压力，应力集中位置很容易在长期压力波动下出现裂纹，导致介质渗漏。在不同的应用场景中，这类接头的材质会根据输送介质做调整，比如普通气动系统常用黄铜或者镀锌碳钢材质，腐蚀性流体场景则会选用不锈钢材质，但不管材质如何变化，核心的连接尺寸、安装结构都是统一的，三维建模时可以先完成主体结构的参数化搭建，后续只需要调整材质参数、表面处理细节就能适配不同的使用场景。很多现场安装出现的渗漏问题，往往不是接头本身的尺寸问题，而是安装时螺纹啮合长度不足、密封件选用不当导致的，所以建模时可以在模型里标注出合理的拧入深度参考，给现场安装人员提供明确的指引，避免因安装不到位留下故障隐患。另外接头的两端螺纹起始位置也做了对位设计，拧紧后传感器的出线方向可以调整到合理的走线位置，不会出现拧紧后出线口朝向下方或者贴近安装面，导致线缆弯折半径过小、长期使用出现线缆破损的问题。
