铜质冲压异形连接固定结构件

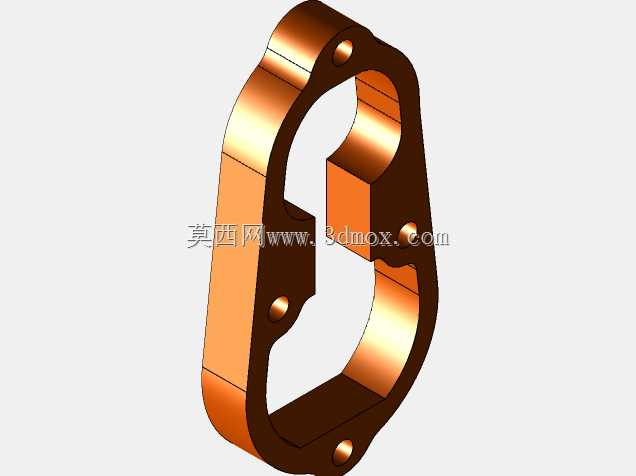

　　该铜质冲压结构件多用于低压电气回路的导电连接场景，常见于小型传感器装配、低压控制模组内部的导通固定工位，可同时实现结构限位与电流导通的双重作用，替代传统分体式接线端子加固定支架的组合方案，减少装配环节的零件数量，降低模组内部的装配累计误差。从结构设计逻辑来看，整体采用闭合式异形环架构型，主体轮廓通过连续冲压落料、折弯成型工艺加工，侧边预留的四个凸台定位孔，可直接与传感器内部的绝缘基座通过铜铆钉压合固定，无需额外设置焊接点位，避免焊接高温导致的铜材退火软化问题，保障构件长期使用的结构强度。构件中部的内凹卡位结构，可直接卡接传感器内部的导电触片，接触区域采用冲压成型的平整贴合面，接触电阻控制在毫欧级，避免大电流通过时出现局部过热问题，

　　环架内侧的弧形过渡区域全部采用冲压工艺自然形成圆角，无后续机加工的刀痕应力集中点，可承受装配过程中的轻微形变而不出现开裂。从安装边界来看，构件整体厚度适配1.2mm铜带冲压加工公差，外轮廓最大宽度不超过28mm，纵向总高度控制在65mm以内，可适配小型圆柱类、方块类传感器的内部安装空间，四个安装孔的孔位同轴度公差控制在0.05mm以内，压合后与基座的贴合间隙不超过0.02mm，避免长期受振动影响出现松动移位。在实际选型应用中，该构件可直接替代同规格的黄铜切削加工支架，材料利用率从切削工艺的32%提升至冲压工艺的87%，批量加工的单件成本可降低60%以上，同时冲压加工的冷作硬化效应可让构件表面硬度提升15%左右，

　　耐磨性能优于普通切削黄铜件，适配传感器产品10年以上的使用寿命要求。设计过程中针对冲压折弯的回弹量做了预设补偿，折弯角度的补偿值设置为1.2度，确保成型后环架的开口尺寸公差控制在设计要求范围内，无需后续人工整形工序，构件边缘的毛刺通过连续模的精冲工位直接控制在0.02mm以下，无需后续去毛刺处理，可直接进入装配工序。在设备适配层面，该构件可适配16吨以上的普通开式冲床连续加工，配合级进模可实现每分钟60件的稳定生产节拍，量产过程中的尺寸一致性好，无需逐件做尺寸检验，仅需按批次抽检关键安装孔位与轮廓尺寸即可满足质量管控要求。构件表面保留铜材原色钝化处理，无需额外电镀镀层，避免镀层引入的接触电阻升高问题，同时钝化层可抵御常规工业环境下的铜材氧化，保障长期使用的导电稳定性。
