德标PN16压力等级2.5英寸法兰连接件

　　在化工流体输送、市政给排水、工业制程管路系统中，法兰是实现管道与管道、管道与设备之间可拆卸刚性连接的核心承压部件，本次呈现的法兰结构适配公称压力PN16的中低压管路工况，公称通径对应2又1/2英寸，完全遵循DIN65标准的尺寸规范进行三维建模还原，可直接用于管路系统的虚拟装配、干涉校验与工程出图参考。从实际工程应用场景来看，这类法兰常被用在循环水系统、低压蒸汽输送管线、普通腐蚀性介质输送管路的中段连接位置，也可作为泵阀设备的进出口连接端，搭配对应压力等级的密封垫片与紧固件，就能实现管路的密封固定，既保证连接强度满足承压要求，也能在设备检修、管路改线时快速拆卸，无需切割整段管线，大幅降低后期运维的拆装成本。从结构设计逻辑来看，

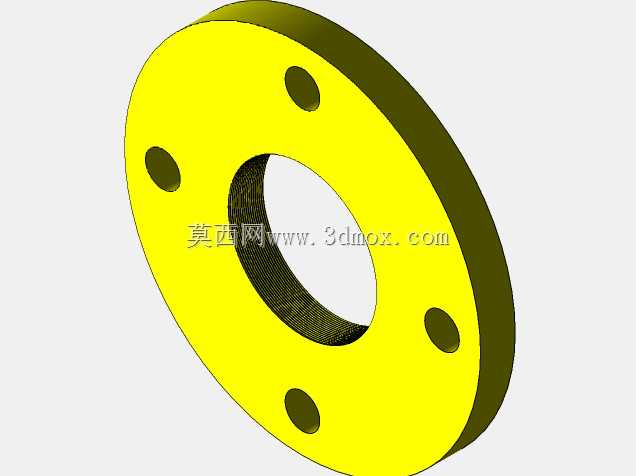

　　该法兰采用突面密封形式，主体为圆盘式回转体结构，中心开设与公称通径匹配的流体过孔，孔壁做了适配焊接坡口的倒角处理，可直接与同通径的无缝钢管进行对焊连接，保证焊接位置的熔深满足承压强度要求；法兰盘本体沿圆周方向均匀开设4个螺栓通孔，孔位的分度圆直径、孔径尺寸完全匹配DIN标准中PN16压力等级2.5英寸通径的参数要求，安装时只需穿入对应规格的六角螺栓，按对角顺序逐步拧紧达到规定扭矩，就能让法兰密封面与垫片紧密贴合，避免介质渗漏。建模过程中对安装边界做了精准还原：法兰盘的厚度尺寸对应PN16等级的承压要求做了强度校核后的取值，既不会因为厚度过大造成材料浪费、增加管路整体负重，也不会因为厚度不足在承压时出现盘面变形导致密封失效；

　　螺栓孔的位置度公差在模型中做了对应约束，保证实际装配时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题，避免额外的装配应力长期作用在法兰盘上造成结构损伤。密封面的平面度在模型中做了理想化处理，还原了实际加工中需要达到的表面精度要求，避免因为密封面翘曲、凹凸不平导致垫片受压不均出现渗漏点。从实际选型适配的角度，该法兰可适配橡胶石棉垫、四氟垫、金属缠绕垫等多种常用中低压密封垫片，适配的螺栓强度等级可根据输送介质的压力波动、温度范围灵活选择，常温清水工况下选用普通4.8级碳钢螺栓即可满足强度要求，若输送高温蒸汽或者弱腐蚀性介质，可更换为8.8级镀锌螺栓或者不锈钢螺栓，法兰本体也可根据介质腐蚀特性选用碳钢镀锌、304不锈钢、

　　316不锈钢等不同材质，模型的参数化结构可直接调整材质属性做对应的有限元应力分析，校验不同工况下的结构强度是否满足设计要求。在三维装配场景中，该法兰模型可直接导入管路装配体，与管道、弯头、阀门、泵体等部件做配合约束，提前校验安装空间是否充足，比如法兰盘外侧的螺栓拆装空间是否足够，是否会和周边的管线支架、设备外壳发生干涉，在设计阶段就排查出安装冲突问题，减少现场施工时的整改工作量。不同于高压法兰的凹凸面、榫槽面密封结构，这类突面法兰的加工难度更低，采购成本更具优势，在中低压常规工况下的应用普及率极高，建模时特意还原了法兰盘外缘的倒角处理，避免锐边在安装搬运过程中划伤施工人员，也符合机械加工的常规工艺要求。中心过孔的尺寸与对接管道的内径保持一致，避免管路通径突变造成的流体阻力增大、介质流态紊乱问题，减少输送过程中的压力损失，尤其在泵送流体的管路系统中，通径的平滑过渡能有效降低泵的输出损耗，提升整个管路系统的运行效率。螺栓孔的通孔尺寸比螺栓公称直径大出1-2mm的安装间隙，可抵消管路焊接时的小范围位置偏差，降低现场安装的对位难度，这个间隙取值也完全符合德标法兰的规范要求，不会因为间隙过大造成法兰连接时的偏心问题。
