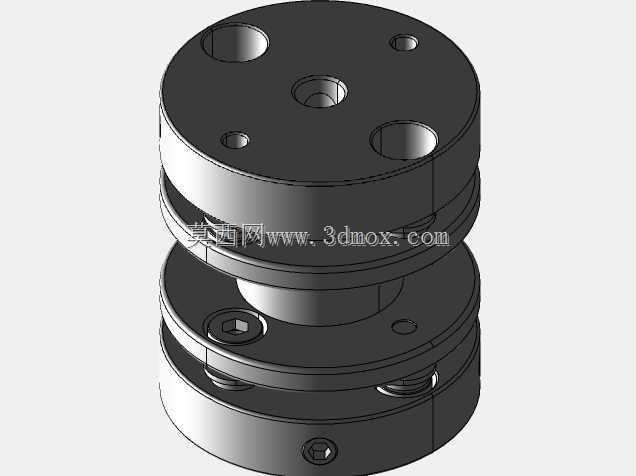

SDA-31型膜片式弹性联轴器结构

　　在精密传动链路的设计选型中，这类叠片式弹性联轴器常被布置在伺服输出端与负载输入轴的衔接位置，尤其适配光电编码器、精密检测传感器这类对传动同轴度误差容忍度极低的负载场景，能在高速回转工况下抵消两端轴系的径向、角向与轴向安装偏差，避免额外的附加弯矩作用在传感器轴承上，大幅延长精密检测元件的使用寿命。从结构设计逻辑来看，该联轴器采用上下对称的轮毂搭配中间弹性叠片组的布局，上下轮毂分别加工有对应轴径的锁紧孔，通过内六角紧定螺钉实现与轴的无间隙抱紧，中间的金属叠片组依靠圆周分布的紧固螺钉分别与上下轮毂联接，叠片本身的弹性形变可以补偿两端轴系的不对中量，相比刚性联轴器，它不需要安装时严格保证两轴的绝对同轴，能降低现场装配的精度要求，

　　同时不存在橡胶弹性元件的老化问题，可在更宽的温度区间内保持稳定的传动刚度。从安装边界来看，该联轴器整体为圆柱式外形，上下端面的安装孔采用对称分布设计，端面预留的沉孔用于容纳锁紧螺钉的头部，避免螺钉突出端面干涉周边安装空间，中间叠片区域的外径略小于两端轮毂外径，既保证了叠片的形变空间，也能控制整体的转动惯量，适配高速回转的工况需求。在实际应用场景中，这类联轴器常见于自动化检测设备、精密测量仪器、伺服进给机构的传动链路中，当负载端是高精度旋转编码器时，它可以在传递旋转扭矩的同时，过滤掉电机端输出的微小回转振动，保证编码器输出信号的稳定性，避免因传动振动导致的检测脉冲丢失或计数误差。设计这类联轴器的三维模型时，

　　需要重点关注几个关键尺寸的匹配：首先是两端轴孔的直径公差，要与常用的传感器输出轴、电机轴径形成标准适配，紧定螺钉的位置要避开轴上的键槽或平面，保证锁紧时的接触面积足够；其次是中间叠片组的厚度与叠片数量，要匹配额定传递扭矩的需求，叠片过薄会导致传动刚度不足、回转滞后，叠片过厚则会降低不对中补偿能力，增大轴系的附加载荷；最后是两端面的安装平行度，要保证轮毂端面与轴孔轴线的垂直度，避免安装后出现端面跳动，影响传动平稳性。在三维建模过程中，需要还原叠片组的层叠结构细节，以及各个螺钉孔的位置度要求，尤其是圆周分布的联接螺钉孔，要保证等分精度，避免装配时出现叠片组的预紧力不均，导致回转过程中出现不平衡量。这类联轴器的外形没有多余的突出结构，

　　整体轮廓规整，在设备内部安装时不需要预留过大的避让空间，适合在紧凑的仪器内部布局中使用，相比传统的梅花型弹性联轴器，它没有传动间隙，正反转切换时的空程极小，非常适合需要频繁正反转、定位精度要求高的传动场合。在选型匹配时，需要结合实际传递的额定扭矩、最高工作转速、两端轴的轴径、允许的最大不对中量来确认型号是否适配，同时要核算安装后的总长度是否符合轴系的轴向间距要求，避免出现轴向顶死或者配合长度不足的问题。模型中还原的紧定螺钉锁紧结构，安装时需要按照对角顺序逐步拧紧，避免单侧受力导致轮毂倾斜，影响叠片组的正常形变，日常维护中不需要额外加注润滑脂，金属叠片的抗疲劳特性可以保证长期免维护运行，适合在洁净度要求较高的仪器设备内部使用，不会出现橡胶元件磨损掉屑的问题。
