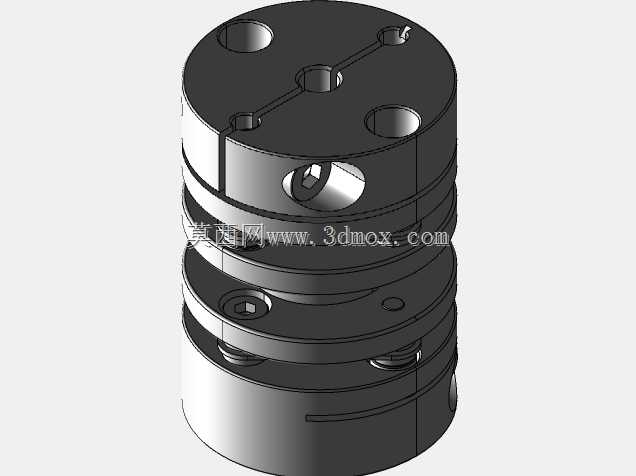

膜片式SDA-26C联轴器结构设计

　　在精密传动系统的搭建过程中，两轴之间的连接部件往往直接决定整套传动链路的运行精度与使用寿命，这款SDA-26C膜片式耦合结构，正是针对中低扭矩、高同轴度要求的传动场景开发的连接组件。日常选型中，这类结构常出现在伺服电机与滚珠丝杠的连接端、编码器与被测转轴的联动部位、小型精密泵组的动力输入段，尤其适合那些不允许传动存在明显背隙、对轴间偏移补偿有一定要求的装配场景，相比传统的刚性联轴器，它能通过膜片组的微形变抵消两轴安装时产生的径向、角向与轴向偏差，避免轴承因额外附加载荷出现过早磨损。从结构设计逻辑来看，这款耦合件采用叠层膜片串联的双膜片组布局，两端的夹紧毂通过对称分布的锁紧螺钉实现与轴的抱紧固定，

　　中间的膜片组通过高强度铆钉与两端毂体连接，既保证了扭矩传递过程中的刚性，又预留了足够的形变补偿空间。设计时特意将两端的安装孔位做了对称式布局，端面的锁紧螺钉采用内六角沉孔设计，安装时可以从端面直接伸入扳手操作，不需要额外预留侧面的操作空间，能有效压缩整套传动组件的轴向安装尺寸。中间段的膜片组采用多层薄金属片叠合的结构，相比单膜片结构，它的抗疲劳性能更好，在频繁正反转的传动工况下，不会因为反复形变出现膜片断裂的问题，同时叠层结构的阻尼特性也能吸收一部分传动过程中的高频振动，避免振动传递到后端的精密检测元件或者执行部件上。从安装边界来看，这款耦合件的整体外形为圆柱式结构，外圆没有突出的锁紧结构，

　　安装时周边只需要预留不超过3mm的避让间隙即可，不会和周边的轴承座、电机端盖等部件产生干涉。两端的轴孔采用夹紧式结构，不需要在轴上加工键槽，避免了键连接带来的背隙问题，同时也降低了配套轴的加工难度，只要轴的外径公差控制在h7范围内，就能实现可靠的抱紧，传递额定扭矩时不会出现打滑问题。端面的安装孔分布圆经过精准计算，锁紧螺钉的拧紧力矩有明确的对应要求，实际装配时只要按照对角线顺序逐步拧紧螺钉，就能保证膜片组不受额外的装配应力，避免安装不当导致的膜片早期损坏。在实际应用场景中，这类联轴器常被用在3C检测设备的分度转盘传动链路里，配合伺服电机使用时，能保证转盘的重复定位精度控制在0.01mm以内，不会因为联轴器的背隙导致定位偏差；

　　在小型流体计量泵的动力端，它可以补偿泵轴与电机轴之间的安装偏差，避免泵轴受径向力导致密封件过早磨损；在编码器安装场景中，它的低转动惯量特性不会给被测转轴带来额外的负载，保证转速检测的准确性。设计过程中还特意做了动平衡优化，圆柱外圆的同轴度控制在0.02mm以内，在最高6000转的运行转速下，不会产生明显的离心振动，满足中高速精密传动的使用要求。相比传统的梅花联轴器，这款膜片式结构没有橡胶弹性元件，不会因为长期使用出现橡胶老化、温度变形的问题，在-20℃到80℃的工作环境下都能保持稳定的传动性能，不需要定期更换弹性体，降低了设备的后期维护成本。整体结构没有多余的突出部件，所有边角都做了倒角处理，装配时不会划伤操作人员的手套或者周边的线束，细节处理符合工业设备的安全设计要求。
