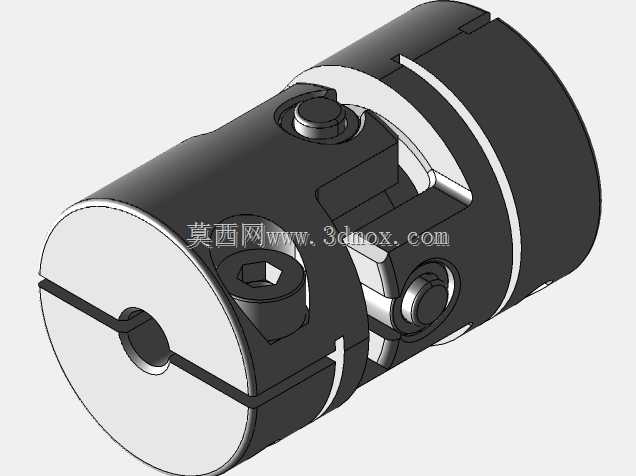

SCB-15C型十字滑块万向联轴器结构

　　在精密传动链路的布局设计中，两轴对中偏差的补偿能力直接决定了整套传动机构的运行寿命与振动水平，这类夹紧式十字滑块联轴器的应用场景覆盖了从实验室小型检测设备、轻工包装输送辊组到中端伺服进给机构的多数中低扭矩传动工位，尤其适合两轴安装时存在少量径向偏移、角向偏斜，且不希望引入额外背隙的传动连接场景。不同于传统的刚性凸缘联轴器完全依赖安装精度保证同轴度，也不同于梅花弹性联轴器依靠橡胶体变形补偿偏差会带来扭转弹性滞后的特性，这类十字滑块结构的中间浮动块通过两侧的凸榫分别与两端轴套的凹槽嵌合，在传递扭矩的过程中，滑块可以在凹槽内做微小的径向滑动，以此抵消两轴之间的安装不对中量，不会因为强制对中给轴承带来额外的径向载荷，同时金属嵌合的传动结构没有弹性体的蠕变问题，扭转刚性表现更稳定，适合对传动位置精度有一定要求的工位。从结构设计的细节来看，两端轴套采用了开口夹紧的锁紧结构，轴孔侧壁开有贯通的收缩缝，侧面设置内六角锁紧螺钉，安装时不需要加热轴套或者额外加工键槽，只需要将轴插入对应轴孔后拧紧锁紧螺钉，依靠收缩缝抱紧轴面产生的摩擦力即可传递额定扭矩，这种安装方式对轴的加工精度要求更低，也方便后期维护时快速拆卸调整，不会在轴表面留下键槽挤压的压痕。中间的十字滑块与两端轴套的嵌合面做了贴合度优化，凸榫与凹槽的配合间隙控制在极小的范围内，既保证滑块可以顺畅滑动补偿偏差，又不会因为间隙过大带来传动空程，在频繁正反转的传动场景下，

　　空程量的控制直接影响传动的响应速度。设计这类联轴器的三维结构时，首先要明确安装边界的约束条件：两端轴孔的直径需要匹配对应传动侧的轴径，本次结构参考成熟的产品系列参数，覆盖常用的小规格轴径适配范围，联轴器的最大外径控制在紧凑的尺寸区间，不会在安装时和周边的轴承座、电机端盖产生空间干涉，总长度的设计需要匹配两轴之间的预留安装间隙，保证两端轴插入轴孔后有足够的抱紧接触长度，避免锁紧后出现轴打滑的问题。收缩缝的宽度设计需要兼顾抱紧力和轴套的结构强度，缝宽过窄会导致锁紧时轴套收缩量不足，无法抱紧大公差的轴径；缝宽过宽则会降低轴套的整体刚性，传递大扭矩时容易出现开口处的变形。锁紧螺钉的位置选择在轴套的侧壁居中位置，

　　螺钉拧紧时的压紧力可以均匀分布在整个抱紧接触面上，不会出现轴孔局部应力集中导致轴被压伤的问题。在实际选型应用中，需要先核算传动链路的峰值扭矩，确保联轴器的额定扭矩大于实际工况的峰值扭矩，预留足够的安全系数，同时要确认实际安装时的两轴径向偏移、角向偏斜量在联轴器的允许补偿范围内，避免超出补偿极限导致滑块卡滞、磨损加剧。这类联轴器的日常维护成本极低，金属配合面只需要在初始安装时涂抹少量润滑脂降低滑动摩擦，长期运行过程中不需要频繁更换易损件，相比弹性联轴器的橡胶件老化更换问题，在常温、无强腐蚀的工况下使用寿命更长。在三维建模过程中，需要重点关注嵌合面的尺寸公差配合，滑块凸榫与轴套凹槽的配合面要做适当的公差偏移，

　　避免实际加工装配时出现过盈卡滞的问题，轴孔的尺寸要按照常用的轴公差带做适配，保证不同加工精度的轴都能顺利插入安装，同时开口收缩缝的位置要避开锁紧螺钉的螺纹孔，防止螺钉拧紧时螺纹孔出现变形影响锁紧效果。整体外形采用圆柱式结构，外圆没有突出的结构件，安装时不需要预留额外的避让空间，适合在布局紧凑的设备内部使用，比如小型传送带的驱动辊与减速电机输出轴的连接、精密检测仪器的分度盘驱动轴连接、小型自动化设备的进给丝杆与伺服电机的连接等场景，都能看到这类结构联轴器的应用。不同于膜片联轴器依靠金属膜片变形补偿偏差对安装精度要求较高的特点，这类十字滑块结构对安装人员的装配技能要求更低，即使现场安装时存在少量的对中误差，也能通过滑块的滑动自动补偿，降低了现场装配的调试难度，尤其适合非高精度要求的通用传动工位使用，在兼顾传动刚性的同时，有效控制了生产制造成本，是中端传动场景下性价比极高的轴连接方案。
