传感器配套枢轴块结构设计

　　在工业传感检测类设备的装配体系中，枢轴块是承担铰接支撑、角度限位、载荷传递的核心基础零件，这类零件常见于光电传感器、位移传感器、角度传感器的安装调节机构中，当传感器需要根据被测工位的位置调整检测角度，或是在往复摆动的检测工位上随动偏转时，枢轴块的结构精度直接决定了传感器的检测重复精度与长期运行稳定性。

　　从实际应用场景来看，这类枢轴块多部署在自动化生产线的工件到位检测工位、设备运行状态的角度反馈工位、工装夹具的位置确认工位中，比如输送线末端的工件姿态检测单元，需要传感器能够根据工件尺寸的小幅差异微调俯仰角度，此时枢轴块作为铰接支点，既要保证转动过程无卡滞、无旷量，还要在调整到位后通过锁紧结构保持固定姿态，避免设备运行过程中的振动导致检测角度偏移，引发检测误判。

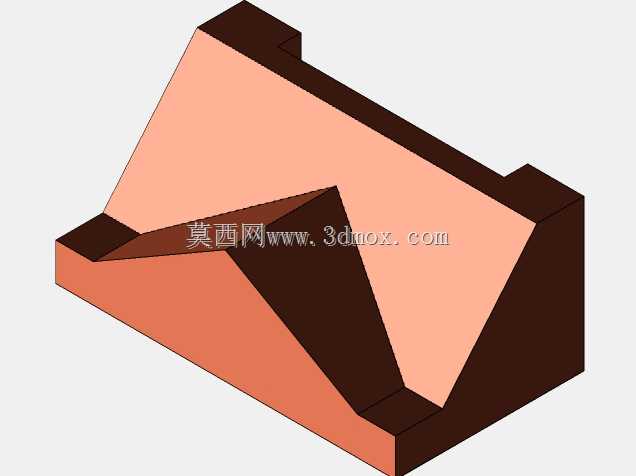

　　该枢轴块的整体结构采用一体式斜楔支撑构型，主体为带双侧限位凸台的块体结构，中间开设V型导向槽，两侧的凸台结构一方面作为安装定位的基准面，能够直接卡入安装基座的对应卡槽内，减少装配时的找正时间，另一方面也承担轴向限位的作用，避免枢轴转动过程中出现轴向窜动。中间的V型槽结构并非简单的减重设计，槽体的两个斜面分别对应枢轴转动的两个极限角度位置，当配套的枢轴摆臂转动到极限位置时，摆臂上的限位面会与V型槽的斜面完全贴合，实现硬限位保护，防止传感器偏转角度超出检测范围，拉扯连接线缆或是碰撞周边设备结构。

　　从设计思路层面拆解，该零件在构型阶段优先考虑了装配兼容性与受力合理性，整体的安装基面采用全平面加工设计，能够适配不同厚度的安装垫片，当安装基座的平面度存在小幅加工误差时，可以通过研磨垫片调整安装高度，保证枢轴的转动中心与传感器的摆动中心完全重合。零件的壁厚设计采用渐变式处理，在受力集中的铰接孔周边区域保留了较厚的实体结构，能够承受摆臂往复摆动带来的交变冲击载荷，而在非受力的外侧区域做了斜向减薄处理，既降低了零件整体重量，减少转动惯量对传感器调节精度的影响，也避免了冗余材料带来的成本浪费。

　　关于安装边界与尺寸配合，该枢轴块的底部安装面设置有两个对称的沉头安装孔，孔位间距符合常规工业传感器安装支架的孔距标准，不需要额外加工转接板就可以直接固定在标准铝型材支架或是钢板焊接支架上。零件的总高度控制在适配小型传感器安装的尺寸区间，不会因为零件本身高度过高导致传感器检测面超出最佳检测距离，两侧凸台的外侧间距与安装基座的卡槽宽度采用间隙配合设计，装配时可以轻松推入卡槽，配合面的间隙控制在0.02mm以内，既保证装配便利性，又不会因为间隙过大导致定位偏移。V型槽的角度经过精准计算，刚好覆盖传感器常用的±15°调节范围，槽面的粗糙度要求达到Ra1.6，保证与摆臂限位面接触时受力均匀，不会因为接触面粗糙导致局部应力集中，长期运行出现磨损塌陷。

　　在实际选型匹配时，需要注意该枢轴块的铰接中心高度要与配套摆臂的转动中心高度一致，若存在高度差，会导致转动过程中出现别劲现象，加速铰接轴的磨损，同时要保证安装基面的平面度误差不超过0.05mm，若安装基面存在翘曲，锁紧安装螺丝后会导致零件本体变形，V型槽的角度出现偏差，最终影响限位精度。此外，该零件的材质适配范围较广，常规工况下采用45号钢调质处理即可满足强度要求，在有耐腐蚀需求的工况下，可以更换为304不锈钢材质，不需要修改整体结构尺寸，就可以直接适配不同的使用环境。
