工业换热用螺旋盘管式琵琶线圈结构

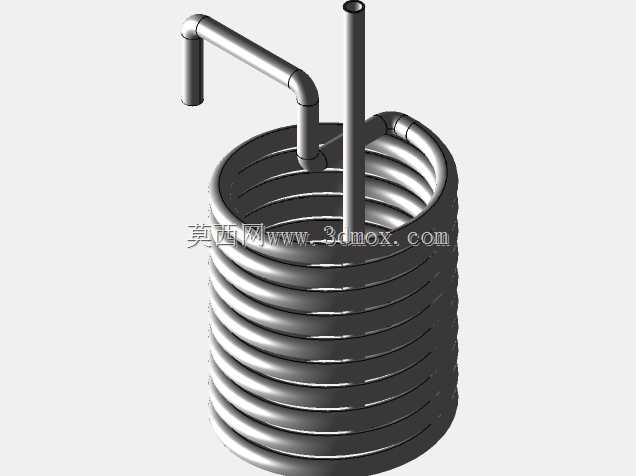

　　这类螺旋盘绕的管路结构，常作为温度传感配套的换热缓冲元件应用在小型流体温控回路里，不少实验室小型温控装置、工业在线测温的预处理单元都会用到这类结构，它的核心作用是延长流体在测温区域的停留路径，让流经管路的介质温度充分均匀，避免因流体流速过快、温度分层导致的传感检测数值偏差。从结构设计逻辑来看，整体采用立式圆柱螺旋盘绕的主体形态，中心预留的竖直通道可直接插入温度传感探头，探头检测端完全处于螺旋管路包围的中心区域，能最大程度感知管路内介质传递的温度，减少外部环境温度对检测结果的干扰。主体盘管的螺距经过均匀排布，每一圈管路之间预留微小间隙，既保证整体结构的紧凑性，控制整体径向安装尺寸，也能避免管路之间直接接触导致的热量异常传递，

　　保证温度传导的均匀性。侧边引出的弯管接头采用90度弯折设计，接头方向平行于盘管上端面，可直接对接外部水平布设的流体管路，不需要额外增加转接弯头就能完成管路连接，减少管路连接点也就降低了介质泄漏的风险，中心竖直引出的管段可作为排气或者备用测温接口，在需要多点位温度校验的场景下，可直接在该接口加装第二支传感探头，实现温度数据的对照校验。在安装边界上，整体结构的径向尺寸由盘管的盘绕直径决定，安装时只需要预留略大于盘管外径的圆柱安装空间即可，不需要额外的固定支架，盘管下端可直接坐装在设备安装台面上，侧边引出的两个接头可作为安装定位的辅助受力点，对接管路后即可完成结构固定，不需要额外设计复杂的安装固定结构。

　　这类结构的流道设计完全顺着螺旋走向平滑过渡，没有直角弯折的流道死角，流体在管内流动时沿螺旋路径逐步推进，不会出现局部流道滞流的问题，对于需要连续检测流动介质温度的场景，这种流道设计能保证介质持续稳定流经检测区域，不会出现局部介质滞留导致的温度检测滞后。在实际工况适配中，这类盘管结构可根据实际通过的介质类型调整管路壁厚，针对有一定腐蚀性的介质，可选用对应耐腐蚀的管材加工，盘绕过程中严格控制弯管的曲率半径，避免管路弯折处出现截面变形，保证整个流道的通径一致，减少流体流动过程中的阻力损失。不少做小型温控设备、在线流体检测装置的结构工程师在做方案时，都会优先考虑这类螺旋盘管的结构形式，相比直管式的测温结构，

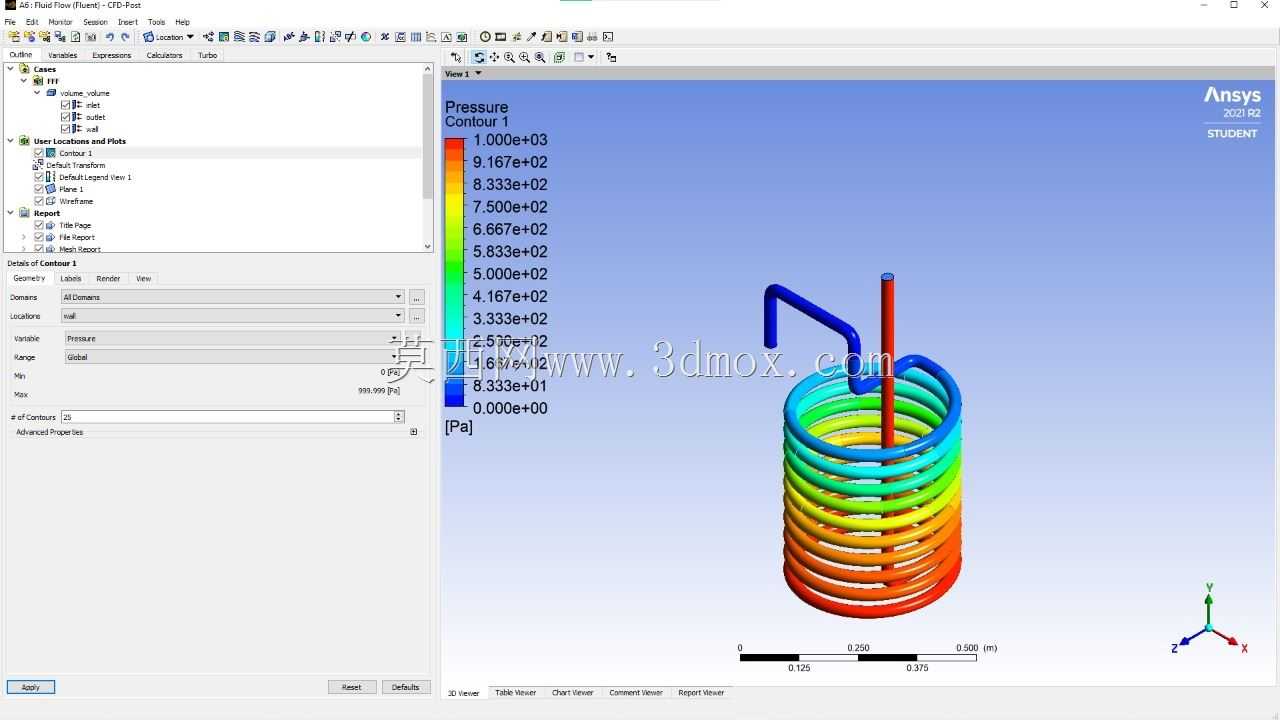

　　它在相同的安装高度下能获得数倍于直管的介质流道长度，在有限的安装空间里最大化提升温度检测的准确性，同时整体结构没有复杂的拼接部件，加工成型后整体结构强度高，长期在流体压力波动的工况下使用也不容易出现结构变形或者接头渗漏的问题。在做三维建模时，这类结构需要重点控制螺旋线的螺距一致性，以及弯管处的曲率平滑度，避免建模过程中出现管壁自交的问题，导出的模型可直接用于管路流场仿真、温度场仿真分析，提前验证不同流速下介质在盘管内的温度均匀性，优化盘管的盘绕圈数和螺距参数，匹配实际工况的检测精度要求。
