发动机离心调速器执行臂结构设计

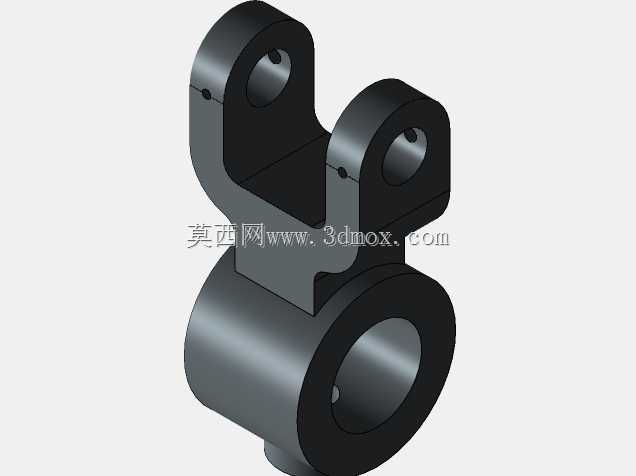

　　在往复式蒸汽动力机组、小型内燃发电机组以及部分老式工业拖动设备的转速控制回路中，这类调速器臂是离心式调速系统里承担力传导与行程转换的核心执行构件，直接衔接前端飞重离心感应组件与后端蒸汽阀、油门调节执行端，其结构刚度、铰接间隙与传动行程的匹配度，直接决定整套调速系统的转速波动率与动态响应特性。从结构布局来看，该构件采用下部套筒铰接基座+上部双叉耳传动端的一体式构型，下部的通孔套筒为整套构件的旋转铰接支点，设计时需匹配调速器主轴的安装轴径，套筒内壁预留有润滑油孔与卡簧槽位，既保证长期往复摆动下的转动润滑，也能通过轴用挡圈实现轴向定位，避免运行过程中出现轴向窜动导致的传动行程偏差。上部的双叉耳结构为动力输出端，

　　两个同轴的铰接孔分别连接调速器的飞重推拉杆与油门拉杆，双叉耳的对称度公差需控制在0.02mm以内，避免铰接后出现侧向卡滞，导致调速动作迟滞。设计过程中首先要核算整套构件的受力边界：当机组达到额定转速时，前端飞重产生的离心推力通过拉杆传递到叉耳位置，此时构件绕下部套筒支点做小角度摆动，需通过有限元校核叉耳根部与套筒衔接位置的应力集中系数，该位置是整个构件的受力薄弱点，通常会做R3-R5的圆角过渡处理，避免交变载荷下出现疲劳断裂。同时要严格控制构件的整体重量，在保证结构刚度的前提下尽量减少非受力区域的材料冗余，过重的摆臂会增大调速系统的运动惯量，导致转速调节过程中出现超调与振荡，无法实现稳定的转速闭环控制。从安装边界来看，

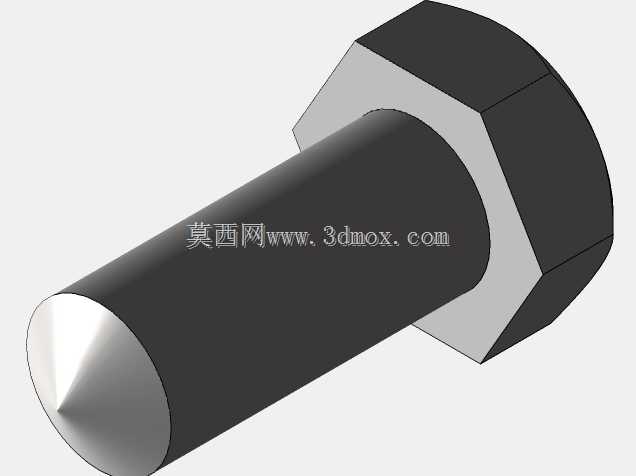

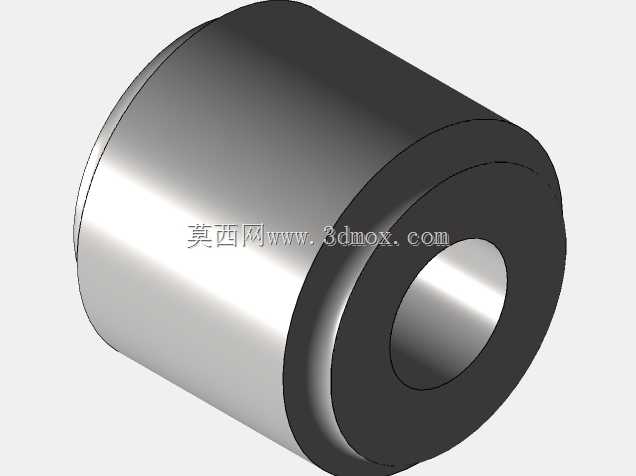

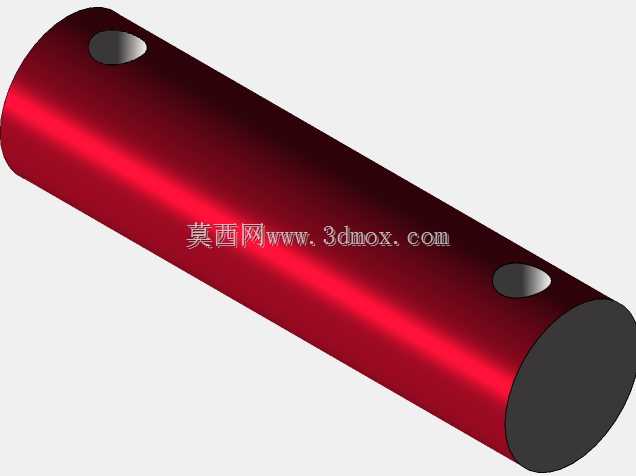

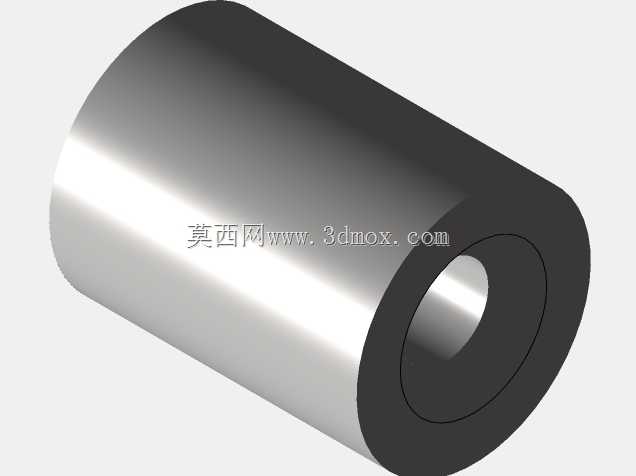

　　下部套筒的轴向长度需匹配调速器壳体上的安装支座宽度，安装后套筒两端面与支座之间预留0.1-0.2mm的轴向间隙，既保证转动灵活，也不会出现过大的轴向窜动；上部叉耳的开档宽度需匹配连接拉杆的接头厚度，铰接孔与销轴之间采用H8/f7的间隙配合，保证传动过程中无卡滞、无过大传动间隙。在实际应用场景中，这类构件长期处于高频小角度往复摆动的工作状态，配合面的耐磨性能直接决定构件的使用寿命，因此铰接孔位置通常会压配锡青铜衬套，衬套内壁开设油槽实现储油润滑，减少销轴与孔壁的磨损，避免长期运行后铰接间隙过大导致的转速波动。不同于常规的传动连杆，该调速臂的摆动角度与阀门开度呈严格的线性对应关系，设计时需通过几何运动仿真反复校核摆臂的传动比，

　　确保飞重产生的位移量能够精准对应阀门的调节行程，在机组负载突变时能够快速调整动力输入量，将机组转速稳定在额定区间内。此外，构件的表面处理需兼顾防锈与涂层附着力，通常采用发黑处理即可满足常规工业环境下的使用要求，若应用在潮湿或有腐蚀性的工况环境中，可更换为镀锌钝化处理，提升构件的环境适应能力。在建模过程中需重点关注各铰接孔的同轴度、叉耳对称度以及套筒与叉耳衔接位置的圆角过渡，这些细节不仅影响构件的加工工艺性，更直接决定整套调速系统的运行可靠性，若同轴度超差，装配后会出现运动卡滞，导致调速失灵，严重时甚至会引发机组超速飞车的安全事故。
