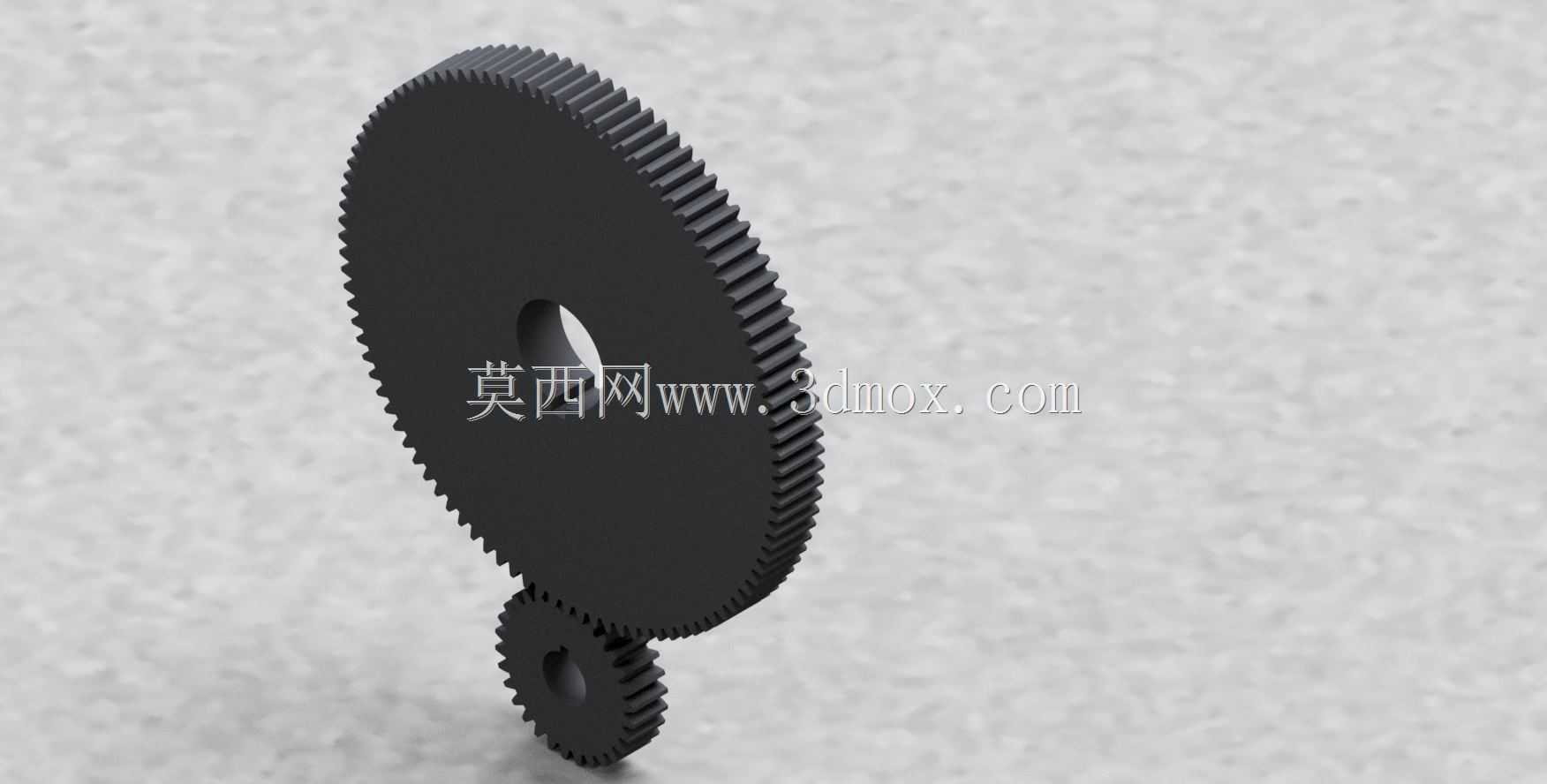

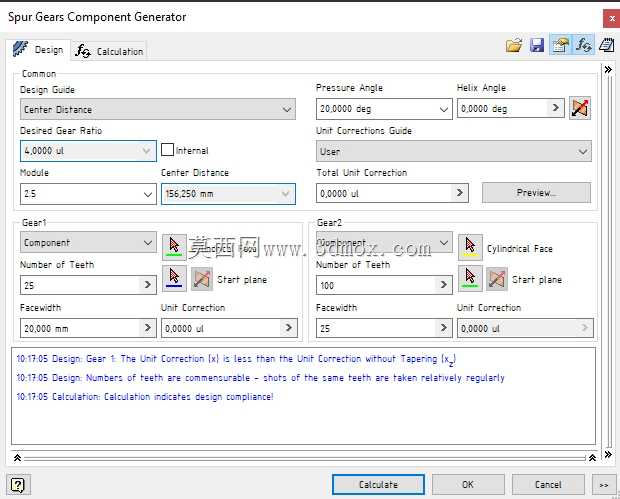

双啮合直齿轮传动变速结构

　　这套双直齿轮啮合结构，核心作用是通过不同齿数的齿轮配对实现两档转速切换，在轻工输送设备、小型台式加工机具、包装线辅助传动单元里都能见到这类结构的实际应用。做这套结构设计的时候，首先要考虑的是安装边界的适配性，大齿轮中心的通孔是和设备主动轴配合的安装位，孔径公差要选H7级过渡配合，保证轴转动的时候齿轮不会出现径向窜动，小齿轮的安装孔则是和从动输出轴匹配，两个齿轮的中心距要严格按照模数、齿数计算的理论值预留0.1-0.2mm的侧隙，避免啮合的时候出现卡滞、打齿的问题。从功能特性上看，这套结构采用的是标准渐开线直齿齿形，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，加工的时候可以用标准滚刀直接滚切成型，不需要定制特殊刀具，

　　加工成本控制比较友好，适合小批量设备配套使用。实际装配的时候，要保证两个齿轮的端面平行度误差不超过0.02mm，不然啮合过程中会出现偏载，加速齿面磨损，缩短齿轮的使用寿命。两档变速的实现逻辑是通过滑移齿轮的轴向移动，让不同齿数的齿轮副进入啮合状态，大齿轮齿数多、小齿轮齿数少的时候，输出端是降速增扭的状态，适合设备重载作业的工况，比如输送较重工件的时候用这个档位，能提供足够的输出扭矩；当配对的齿轮齿数差变小的时候，输出转速提升，适合设备空载快进或者轻载高速作业的场景，比如加工工位的快速退刀、输送线空载回位的工况。设计齿宽的时候，大齿轮的齿宽要比小齿轮宽2-3mm，就算装配的时候出现少量轴向错位，也能保证两个齿轮的啮合接触长度足够，

　　不会因为错位导致接触应力集中。齿面的粗糙度要控制在Ra1.6以下，降低啮合过程中的摩擦损耗，日常维护的时候只需要定期在齿面涂抹锂基润滑脂，就能保证长时间稳定运行，不需要复杂的润滑系统配套，结构非常简洁。这套结构的外形轮廓没有多余的突出结构，两个齿轮的外圆都是标准圆柱面，安装的时候可以直接嵌入设备的传动腔体内，不需要额外预留避让空间，对设备内部的空间利用率很高，很多小型台式设备因为内部安装空间有限，都会优先选用这类结构紧凑的直齿轮变速方案。做建模的时候，齿形的绘制要严格按照渐开线方程生成，不能用近似圆弧代替齿廓，不然实际加工出来的齿轮啮合重合度不够，传动的时候会出现明显的冲击和噪音，尤其是高速档位运行的时候，

　　齿形误差带来的振动会直接传递到设备机身，影响加工精度或者输送稳定性。齿轮的轮毂部分厚度要根据传递的扭矩计算，保证键槽的挤压强度足够，键连接选用普通平键，装配的时候键的两侧面要和键槽紧密贴合，避免传动过程中出现键的松动。实际选型的时候，要根据设备需要传递的额定扭矩核算齿轮的模数，模数太小的话齿根弯曲强度不够，重载工况下容易出现断齿问题，模数太大的话会让整体结构尺寸变大，浪费安装空间和材料成本。这套双齿轮结构没有设计额外的减重孔，是因为应用场景偏向低速重载的小型设备，实心结构的齿轮刚性更好，加工工序更简单，不需要额外做减重加工，综合生产成本更低。在传动精度方面，直齿轮的传动比恒定，没有轴向力，支撑轴只需要承受径向载荷，轴承的选型可以用普通深沟球轴承就能满足使用要求，不需要选用能承受轴向力的角接触轴承，进一步降低了整套传动结构的配套成本。很多入门级的小型自动化设备，比如桌面型分拣机构、小型物料推送装置，都会采用这类直齿轮变速结构，一方面是装配调试简单，对装配工人的技术要求不高，另一方面是备件采购方便，就算齿轮出现磨损损坏，也能快速按照参数加工替换，不需要等待特殊定制的备件，减少设备停机维护的时间。
