多孔圆盘式传感安装基座结构设计

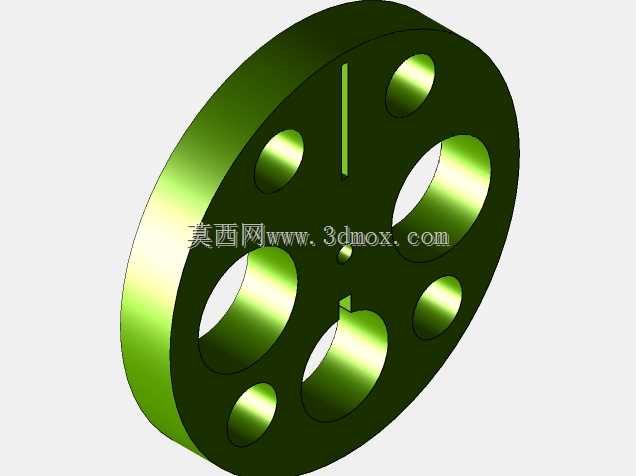

　　这类带多组通孔的圆盘类构件，常作为传感检测单元的安装承载基体，在旋转类设备的转速、相位、角位移检测场景中应用广泛，比如输送线驱动辊的端侧检测位、小型回转工作台的转角反馈位、精密分度机构的原点触发位，都能见到这类结构的身影。构件整体采用薄圆盘基体设计，外缘做等厚度环形实体边，保证整周的结构刚性，避免安装锁紧后出现盘面翘曲变形，影响传感单元的检测精度。盘面的开孔做了差异化尺寸设计，三组大尺寸椭圆通孔沿周向均匀分布，主要作用是降低整体构件重量，同时给传感单元的接线、调试预留操作空间，也能减少旋转过程中的风阻损耗，适配高速回转的使用工况；另外四组小尺寸圆形通孔沿另一分度圆均匀排布，作为传感元件的安装定位孔，

　　孔位的分度精度直接决定了检测信号的触发一致性，设计时孔位公差通常控制在±0.02mm范围内，保证每个检测位的信号触发角度偏差在允许区间内。盘面中心位置设置小尺寸凸台与定位小孔，用于和回转轴端做同轴定位，安装时通过中心孔与轴端的定位销配合，保证整盘的回转同轴度，避免高速转动时出现偏心振动。靠近盘面外缘的位置设置了一道窄槽结构，作为原点触发的标识位，配合接近式传感元件可实现设备的零位回准，窄槽的宽度与深度根据选用的传感头检测距离做匹配设计，保证传感头能稳定识别槽位的边沿信号，不会出现漏触发或误触发的情况。构件的厚度尺寸根据安装空间的轴向边界做适配，通常控制在8-15mm区间，既保证足够的结构强度承受安装锁紧力，

　　也不会占用过多轴向安装空间，适配紧凑化的设备布局。安装时通过外缘的环形面贴靠设备的安装基准面，可搭配压块或周向均布的锁紧螺钉完成固定，若作为回转式码盘基体使用，也可通过中心孔与轴做过盈配合或键连接，随轴同步转动。设计过程中优先考虑了孔位的周向均布性，通过对称排布的开孔结构平衡整盘的转动惯量，避免高速回转时出现动不平衡问题，同时大孔的边缘做了小圆角过渡，减少应力集中，提升构件的抗疲劳性能，适配长期往复回转的使用场景。盘面的表面粗糙度根据安装需求做差异化控制，安装基准面的粗糙度控制在Ra1.6以内，保证安装贴合的紧密性，非安装面的粗糙度控制在Ra3.2即可，降低不必要的加工成本。这类结构没有复杂的曲面特征，加工工艺性较好，

　　可采用板材激光切割后做孔位精镗，或者直接采用铝合金棒料车削加工后铣削开孔，量产时也可采用压铸工艺成型，适配不同的成本与精度需求。在实际选型使用时，需要根据配套传感元件的尺寸调整小孔的直径与分度圆直径，根据回转轴的直径调整中心定位孔的尺寸，根据设备的最高转速调整盘面厚度与开孔大小，保证构件在最高转速下不会出现形变，同时满足检测信号的稳定输出要求。
