U型磁吸式传感安装固定支座结构

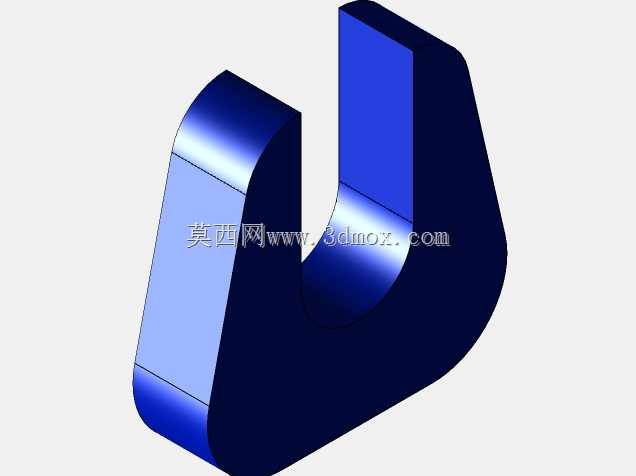

　　这款U型结构件在工业传感检测场景里的应用覆盖面很广，最常见的部署位置是自动化产线的工件到位检测工位、输送线旁的物料计数点位，还有小型实验设备的传感元件临时固定场景，不需要在设备本体上打孔攻丝，靠自身U型卡槽的卡合能力就能卡在不同厚度的安装板、型材棱边上，适配现场快速改线、临时调试的安装需求。从实际使用的功能来看，它的核心作用是给各类接触式、非接触式传感元件提供稳定的安装基准，避免传感头因为设备运行的振动出现偏移，导致检测信号误触发或者漏检。结构设计上采用了一体化弯折成型的思路，两个平行的竖直臂和底部的弧形过渡段没有拼接焊缝，整体受力更均匀，竖直臂的外侧面做了平面铣削处理，表面粗糙度控制在Ra1.6以内，刚好可以贴合传感元件的安装面，

　　保证传感头的检测方向和安装基准面垂直，减少安装角度带来的检测误差。内侧的弧形过渡段做了R角圆滑处理，既避免了直角位置的应力集中，也能在卡装的时候顺着型材的棱边滑入，不需要额外的导向工装就能快速对位。两个竖直臂的厚度保持一致，在卡入安装位的时候不会因为臂厚差出现倾斜，臂的端部做了小尺寸的倒角，安装时不会刮伤设备表面的喷涂层或者阳极氧化层。安装边界方面，这款支座的U型开口宽度适配3到12毫米厚度的安装板材，不管是冷轧钢板、铝合金型材还是亚克力绝缘板都能卡紧，竖直臂的高度预留了足够的安装空间，侧面可以开M3或者M4的螺纹孔用来固定传感元件，不需要额外增加转接板。底部的弧形段外侧是圆弧面，当需要调整传感检测角度的时候，

　　可以松开侧面的锁紧螺丝，顺着圆弧面微调支座的倾斜角度，调整范围在正负15度之间，满足不同检测距离下的角度校准需求。在设备长期运行的工况下，这种一体化的U型结构不会出现拼接件常见的松动问题，自身的结构强度可以承受产线常规的振动频率，不会因为长时间的往复振动出现臂部变形，导致传感位置偏移。和常见的L型传感支架相比，这种U型结构的卡装方式不需要在设备上预留安装孔，特别适合后期设备改造、传感点位追加的场景，现场施工的时候只需要把支座卡在预设的安装棱边上，拧紧侧面的紧定螺钉就能完成固定，整个安装过程不超过两分钟，大幅缩短现场调试的停机时间。结构的壁厚设计经过了受力校核，在承受常规传感元件的重量、加上设备运行的振动载荷下，臂部的变形量控制在0.

　　02毫米以内，完全满足工业检测场景下的安装精度要求，不会因为结构变形导致传感检测距离出现偏差。另外，这种结构的通用性很强，除了固定传感元件之外，也可以用来固定小型的气管接头、线缆固定座、微型反光板这类小型工控配件，在设备的零散元件固定场景里也能发挥作用，不需要针对不同的小配件单独设计安装支架，减少现场备件的种类。
