SCJA-25C夹紧式膜片联轴器结构设计

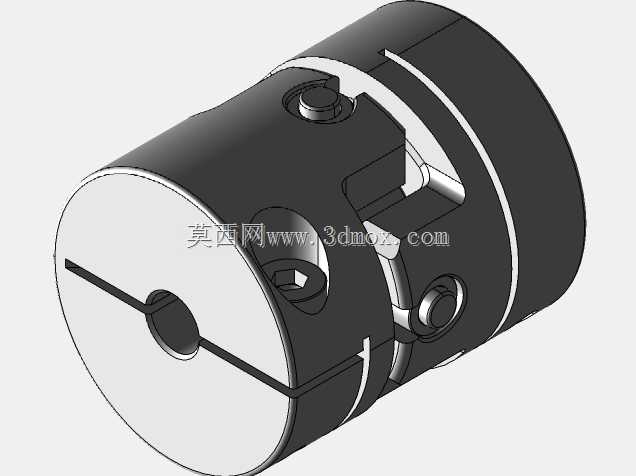

　　在伺服传动、精密检测仪器、小型自动化输送工位的动力传递环节里，膜片联轴器一直是兼顾同轴度补偿与扭矩传递的核心连接件，这款SCJA-25C规格的夹紧式膜片联轴器，针对小空间安装、高转速低背隙的传动场景做了结构优化，日常选型时经常会碰到安装空间受限、轴径公差波动、两轴存在微小径向/角向偏差的问题，这款结构的设计刚好覆盖了这类常见的工程痛点。从实际安装边界来看，这款联轴器采用双侧夹紧锁紧结构，两端轴孔均开设贯通式夹紧缝，配合内六角锁紧螺钉实现轴与毂体的无键抱紧，相比顶丝固定的结构，它不会在轴表面留下顶丝压痕，拆装反复调整轴位的时候也不会损伤配合轴面，对于需要频繁调整传动相位的检测类设备来说，这个结构能大幅降低后期维护的轴件损耗。

　　中间的弹性膜片组采用叠片式金属结构，不用额外加注润滑脂，日常运行没有多余的阻尼间隙，能精准传递输入端的转动角度，在编码器、微型传感器的信号采集轴联动场景里，这种零背隙的传递特性能避免转角误差累积，保证检测数据的同步性。设计这款结构的时候，首先要平衡毂体的夹紧力与膜片的补偿量，夹紧缝的宽度不能过宽，否则锁紧时毂体的变形量太大会导致轴孔圆度超差，转动时出现偏心抖动；也不能过窄，不然螺钉锁紧后产生的抱紧力不足，大扭矩启动时会出现轴与毂体的相对滑移。膜片与两侧毂体的连接采用交错锁紧的销钉结构，销钉的沉孔深度要严格控制，既不能突出毂体端面影响安装贴合，也不能过浅导致销钉受压脱出，膜片的叠片数量根据额定扭矩做匹配，

　　25规格的产品叠片厚度组合刚好覆盖0-25N·m的常用扭矩区间，能补偿最大0.2mm的径向偏差、1度以内的角向偏差，以及少量的轴向窜动，不用在安装时反复打表调整两轴的绝对同轴，能缩短现场装配的调校时间。外形上整体为圆柱式结构，最大外径控制在25mm级别，整体长度适配小安装腔的设备布局，两端的夹紧螺钉布置在毂体的侧方，安装时不用预留轴向的扳手操作空间，从径向就能完成锁紧操作，对于内部空间紧凑的小型仪器、桌面型自动化设备来说，这个安装尺寸的适配性很强。实际使用场景里，这类联轴器常搭配微型伺服电机、步进电机使用，连接编码器输入轴、小型传送带驱动辊、精密检测平台的传动丝杠，运行时金属膜片的形变能吸收两轴不对中产生的附加载荷，

　　避免轴承端承受额外的径向力，延长配套电机和传动件的使用寿命。建模过程中要注意几个关键配合尺寸：两端轴孔的公差带取H7级，夹紧缝的开口位置要避开锁紧螺钉的螺纹孔中心线，保证螺钉锁紧时夹紧力能均匀作用在轴的整个配合圆周上；膜片安装位置的止口要做小间隙配合，保证装配时膜片组不会出现偏斜，否则高速转动时会产生不平衡量，引发设备振动；锁紧螺钉的螺纹孔深度要满足足够的啮合长度，避免反复拆装后出现滑牙问题。和传统的梅花弹性联轴器相比，这款膜片结构没有橡胶弹性体的老化问题，在高低温环境、有少量油污的工业场景里也能长期稳定工作，不用定期更换弹性垫，维护成本更低；和刚性联轴器相比，它的偏差补偿能力又能降低安装精度要求，不会因为安装时的微小同轴度误差导致轴系卡滞、轴承过早磨损。在做三维结构校验的时候，要模拟螺钉锁紧后的毂体变形量，确认轴孔变形后仍能保持对轴的均匀抱紧，同时要做动平衡的初步校验，确认整体结构的质心落在回转轴线上，满足每分钟数千转的高转速运行要求，避免高速工况下出现共振问题。
