传感器用三角安装导杆固定板结构

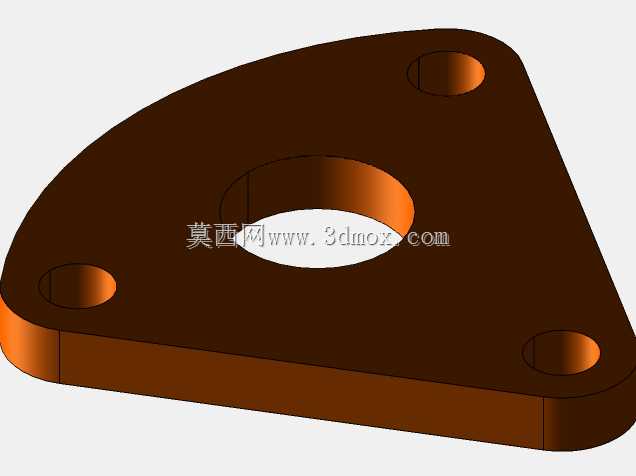

　　在工业传感检测类设备的装配场景中，这类三角结构的导杆安装板是传感单元定位支撑的核心承载零件，主要承担导杆轴向运动的导向基准、传感组件的安装固定双重作用，常见于位移传感器、压力传感模组、位置检测单元的配套安装结构中，尤其适配安装空间受限、需要多点定位防转的紧凑装配工况。从实际使用场景来看，这类零件多安装在传感设备的基座端面，三个周向分布的安装孔对应基座上的螺柱点位，中间的大直径通孔作为导杆的穿装导向通道，导杆在孔内做轴向往复运动时，板件的孔壁为导杆提供径向支撑，避免导杆运动过程中出现偏摆，保证传感单元检测的位移精度，减少运动卡滞带来的检测误差。

　　设计层面上，采用类三角形的非圆轮廓，是为了在满足三个安装孔点位布局的前提下，最大化缩减零件的整体外轮廓尺寸，相比圆形法兰板，三角切边的结构能去掉三个安装孔外侧多余的材料，在狭小的设备腔体内部预留出布线、相邻零件装配的避让空间，同时三个孔呈非对称的三角分布，安装时能实现防错定位，避免装配时出现角度错位导致导杆与其他运动件干涉。板件整体采用等厚的板材加工成型，厚度方向的尺寸经过受力校核，既要保证导杆往复运动时孔壁的支撑刚度，避免板件受侧向力出现形变导致导杆卡滞，又要控制整体重量，减少运动模组的附加负载。中间的导向孔做了贯通设计，孔壁的加工精度需要满足导杆滑动配合的公差要求，孔口处做了微小的倒角处理，既可以去除加工毛刺，也能在导杆穿装时起到导向引入的作用，避免硬装配刮伤导杆表面的镀层。三个安装孔为沉头结构，沉头深度与所用紧固件的头部高度匹配，安装后紧固件头部不会突出板件表面，避免突出部分与相邻的运动部件、传感线路产生刮碰，同时沉头孔的设计能让板件与安装基座的端面完全贴合，保证安装面的平面度，减少装配倾斜带来的导向孔轴线偏差。

　　从安装边界来看，零件的三个圆弧角的外轮廓尺寸决定了安装时所需的最小预留空间，安装时需要保证基座上对应三个安装孔的位置度公差，避免强行装配导致板件产生内应力，长期使用后出现形变。导向孔的轴线需要与导杆的运动轴线保持同轴，装配时需要通过打表校准板件的安装垂直度，避免导杆运动时出现单侧磨损。这类板件的材质多选用合金结构钢，表面做氧化发黑处理，提升防锈能力的同时不增加零件的外形尺寸，适配工业现场多油污、多粉尘的使用环境，长期使用不易出现锈蚀卡滞的问题。在实际选型适配时，需要核对导向孔的内径尺寸与所用导杆的外径匹配，三个安装孔的孔距与基座上的安装点位一致，板件厚度满足导杆运动的支撑长度要求，避免支撑跨距不足导致导杆运动时出现挠曲变形。对于带有检测精度要求的传感模组，这类安装板的平面度、导向孔的圆柱度公差都会直接影响最终的检测精度，加工时需要严格控制形位公差，保证装配后导杆的运动直线度符合传感单元的检测要求。
