夹紧式膜片联轴器结构设计方案

　　在伺服传动、精密检测设备的动力传输链路里，这类膜片结构的联轴器一直是补偿轴系偏差的核心部件，不同于刚性联轴器完全锁死两轴相对位移的特性，膜片联轴器靠金属膜片的弹性形变来吸收安装过程中产生的径向、角向以及轴向偏差，不会因为轴系对中误差带来额外的轴承负载，这也是它在高精度传动场景里被广泛选用的核心原因。

　　从实际应用场景来看，这类联轴器常出现在编码器与伺服电机的输出端连接、精密检测仪器的动力输入轴对接、小型自动化设备的步进电机传动链路中，这些场景普遍要求传动过程无背隙、扭转刚性足够，同时还要能抵消设备装配时无法完全消除的轴系错位——毕竟实际装配现场很难做到两轴绝对同轴，哪怕是百分表打表找正，也会存在微米级的偏差，设备运行时的温升带来的轴伸长、机架受力后的微变形，都会额外增加轴系的附加载荷，膜片结构刚好可以在不损失传动精度的前提下消化这些偏差。

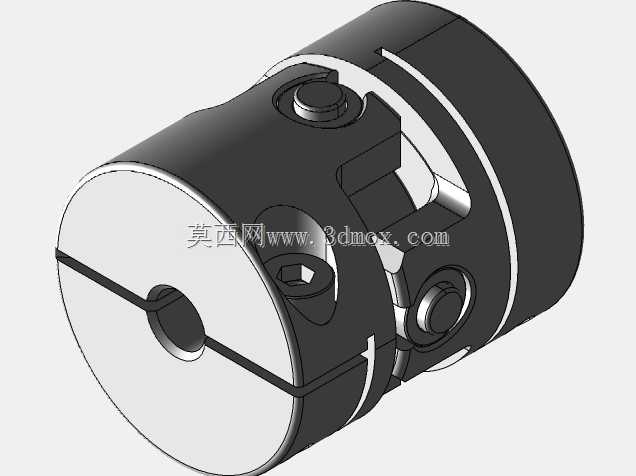

　　看这个联轴器的结构设计，两端采用的是夹紧式锁紧结构，轴孔位置开有贯通的夹紧缝，拧紧侧面的锁紧螺钉就能把轴抱紧，这种固定方式相比顶丝固定，对轴的表面损伤更小，传递扭矩的时候不会出现顶丝打滑的问题，适合频繁正反转的传动场景。中间的膜片组采用的是金属叠片结构，通过两组螺钉分别和两端的轴套连接，膜片本身采用的是高弹性合金材质，扭转方向的刚性很高，几乎不会出现传动滞后，同时在偏差补偿方向又有足够的形变余量，不会因为强行约束轴位移导致轴承过早磨损。

　　从安装边界来看，这类联轴器的外径属于紧凑型设计，不会占用过多的径向安装空间，两端轴孔的夹紧范围覆盖了常用的小型伺服、编码器输出轴径，安装的时候只需要将两端轴分别插入轴孔，保证轴插入深度达到设计要求的最小值，再按对角线顺序逐步拧紧锁紧螺钉，就能完成固定，不需要额外的键连接，靠夹紧产生的摩擦力就足够传递额定扭矩。设计的时候需要注意，膜片位置不能承受额外的轴向压力或者拉力，安装时要控制两轴的轴向间距在设计允许的范围内，避免膜片长期处于非正常形变状态导致疲劳断裂。

　　在结构细节处理上，轴套的边缘做了倒角处理，方便轴的插入，不会在安装时刮伤轴表面；锁紧螺钉采用的是内六角圆柱头螺钉，沉头孔的深度刚好能让螺钉头完全沉入轴套内部，不会突出外圆影响周边部件的布置；膜片和轴套的连接螺钉做了防松处理，设备运行时的振动不会导致螺钉松动脱落，适合长期连续运行的工业场景。

　　实际选型的时候，需要先核算传动链路的最大瞬时扭矩，保证联轴器的额定扭矩大于峰值扭矩，同时要核对两端轴的轴径尺寸，确认轴孔公差和配合轴的公差匹配，还要核算实际安装时的轴系偏差量，保证径向、角向、轴向的偏差都在联轴器允许的补偿范围内，不能让膜片长期处于最大补偿量的状态工作，否则会大幅缩短膜片的使用寿命。另外这类联轴器因为没有橡胶等非金属弹性元件，耐温范围更广，不会出现橡胶老化的问题，在有一定温度要求的工业场景里也能稳定工作，不需要定期更换弹性体，维护成本更低。

　　建模的时候需要注意夹紧缝的宽度要符合实际加工工艺，不能设计得过窄导致夹紧时轴套无法产生足够的形变抱紧轴，也不能过宽影响轴套的整体刚性；膜片的叠片厚度、螺钉孔的位置精度都要严格按照实际产品参数来做，否则装配的时候会出现膜片无法对齐、螺钉无法穿入的问题；轴孔的公差建议选用H7级别的配合公差，和常用的电机轴、编码器轴的公差匹配，保证安装时的配合松紧度合适，不会出现装不进去或者间隙过大的问题。
