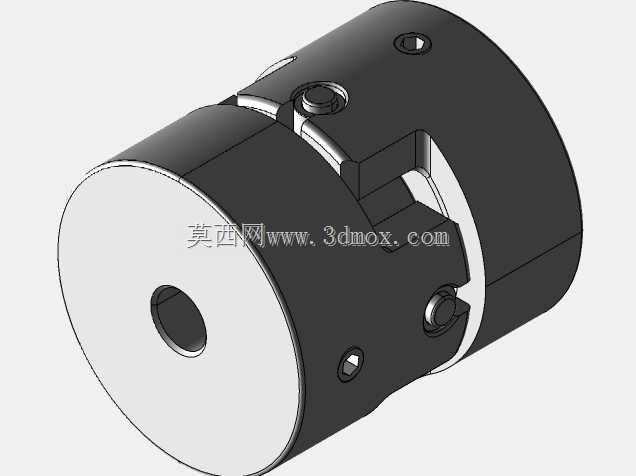

SCJ-40夹紧式十字滑块联轴器结构

　　中间的十字滑块作为偏差补偿的核心构件，与两侧毂体的卡槽之间采用间隙配合，当两轴存在径向偏移时，滑块可以在卡槽内做小幅滑动来抵消偏差，角向偏差则通过滑块与卡槽接触面的微量转动来补偿，轴向窜动的补偿量则由毂体与滑块之间的预留间隙来实现，这种纯机械的补偿结构不需要额外的弹性元件，在常温常规工况下的使用寿命远高于带非金属弹性件的联轴器类型。设计这类联轴器的时候，首先要明确安装边界的尺寸约束：毂体的外径决定了它的径向安装空间，这款SCJ-40规格的毂体外径为40mm，对应的安装预留径向空间不能小于45mm，避免与周边的机架、走线槽产生干涉；总长度方向的尺寸需要匹配两轴端的预留间距，两侧轴孔的深度要覆盖轴端的插入长度，在自动化生产线的伺服传动链路、精密检测设备的动力传输工位、小型输送机构的轴系对接场景中，这类夹紧式十字滑块联轴器的出镜率一直不低，它不需要像膜片联轴器那样对安装同轴度提出极高要求，也不会像梅花联轴器那样在长期交变载荷下出现弹性体蠕变失效的问题，对于存在一定径向、角向安装偏差的两轴对接场景，适配性表现十分突出。从结构上看，这款联轴器采用分体式夹紧毂体搭配中间十字滑块的组合形式，两侧毂体分别通过侧面的紧定螺钉实现与轴端的抱紧固定，相比传统的顶丝固定方式，夹紧式结构不会在轴表面形成顶丝压痕，后期拆卸维护时不会出现轴与毂体咬死的情况，对于需要频繁调整工位、更换传动组件的设备来说，能大幅降低运维的拆装难度。

　　保证夹紧螺钉的压紧位置落在轴的实体段上，不能压在轴的键槽或者退刀槽位置，否则会出现夹紧力不足、传动打滑的问题。轴孔的加工公差通常选用H7级，与常用的k6、m6公差的电机轴、丝杠轴配合时，既能保证装配时的顺畅推入，又不会出现配合间隙过大导致的传动回差。侧面的夹紧螺钉选用内六角圆柱头类型，螺钉的拧紧力矩需要严格控制，力矩过小会导致夹紧不足、传动时轴与毂体相对滑动，力矩过大则会导致毂体的夹紧槽出现塑性变形，甚至出现开裂的问题，40mm外径规格的联轴器，夹紧螺钉通常选用M4规格，对应的拧紧力矩控制在2.5N·m到3N·m之间即可满足常规扭矩传递需求。在实际选型应用中，需要先核算传动链路的额定扭矩，这款联轴器的额定扭矩通常在10N·m左右，

　　能够适配200W到400W功率的伺服电机、步进电机的动力输出，在3C检测设备的模组传动、小型包装机械的辊轴驱动、实验室仪器的动力传输场景中，这个扭矩区间完全能够覆盖使用需求。需要注意的是，十字滑块与毂体卡槽的接触面在长期滑动摩擦下会出现微量磨损，因此在安装时可以在接触面上涂抹少量的润滑脂，降低摩擦系数，延长组件的使用寿命，不过在洁净室、食品加工这类有洁净要求的场景中，则不能使用润滑脂，需要选用带自润滑涂层的滑块材质，比如POM或者PEEK材质的滑块，避免润滑脂挥发对生产环境造成污染。另外，这类联轴器的最高适用转速通常在6000rpm以内，对于转速更高的传动场景，比如高速主轴的连接，则需要做动平衡校正，

　　否则滑块的偏心质量会在高速下产生振动，影响整个传动系统的稳定性。在三维建模过程中，需要重点还原夹紧槽的开口尺寸、螺钉孔的位置度、十字滑块与卡槽的配合间隙这些关键参数，不能只做外观的形似，否则生成的工程图会直接影响后续的加工精度，比如夹紧槽的开口宽度如果设计不合理，会导致夹紧时毂体的变形量不足，无法抱紧轴端；螺钉孔的位置如果过于靠近毂体外缘，会导致拧紧时毂体侧壁出现开裂；滑块与卡槽的配合间隙如果留的过小，会导致偏差补偿能力不足，安装时两轴的轻微偏差就会让传动出现卡滞，间隙过大则会导致传动回差增大，无法满足精密传动的定位精度要求。在装配结构的验证上，还需要考虑轴端插入后的止退结构，部分应用场景中轴会存在轴向窜动，因此可以在毂体的侧面加工一个顶丝孔，在夹紧固定后额外加装一个顶丝抵在轴的平面上，进一步防止轴向窜动导致的联轴器脱出，不过这种结构只适用于对轴表面压痕没有要求的场景，对于需要频繁拆装、轴表面要求无损伤的场景，则依靠夹紧结构的摩擦力即可满足轴向固定需求。
