多安装孔圆盘式法兰连接基座结构

　　这类带周向均布安装孔的圆盘类法兰构件，在工业管路系统、旋转设备端盖连接、工装夹具定位台场景中应用十分广泛，日常做三维建模练习时，这类零件也是典型的草图阵列、特征对称设计训练载体。从实际工程使用角度看，这类构件核心作用是实现两个同轴部件的刚性对接，依靠端面的贴合精度与孔位的位置公差，保证连接后两侧部件的同轴度满足运行要求，避免出现偏载、密封失效、转动卡滞等问题。做这类零件的结构设计时，首先要明确对接端的安装边界，中心通孔的尺寸需要匹配穿过的轴径、管路通径，预留合理的配合间隙，若用于旋转轴端，中心孔还需要根据工况选择间隙配合或者过渡配合的公差带，避免装配后出现轴件抱死或者晃动量超标的问题。周向分布的安装孔，

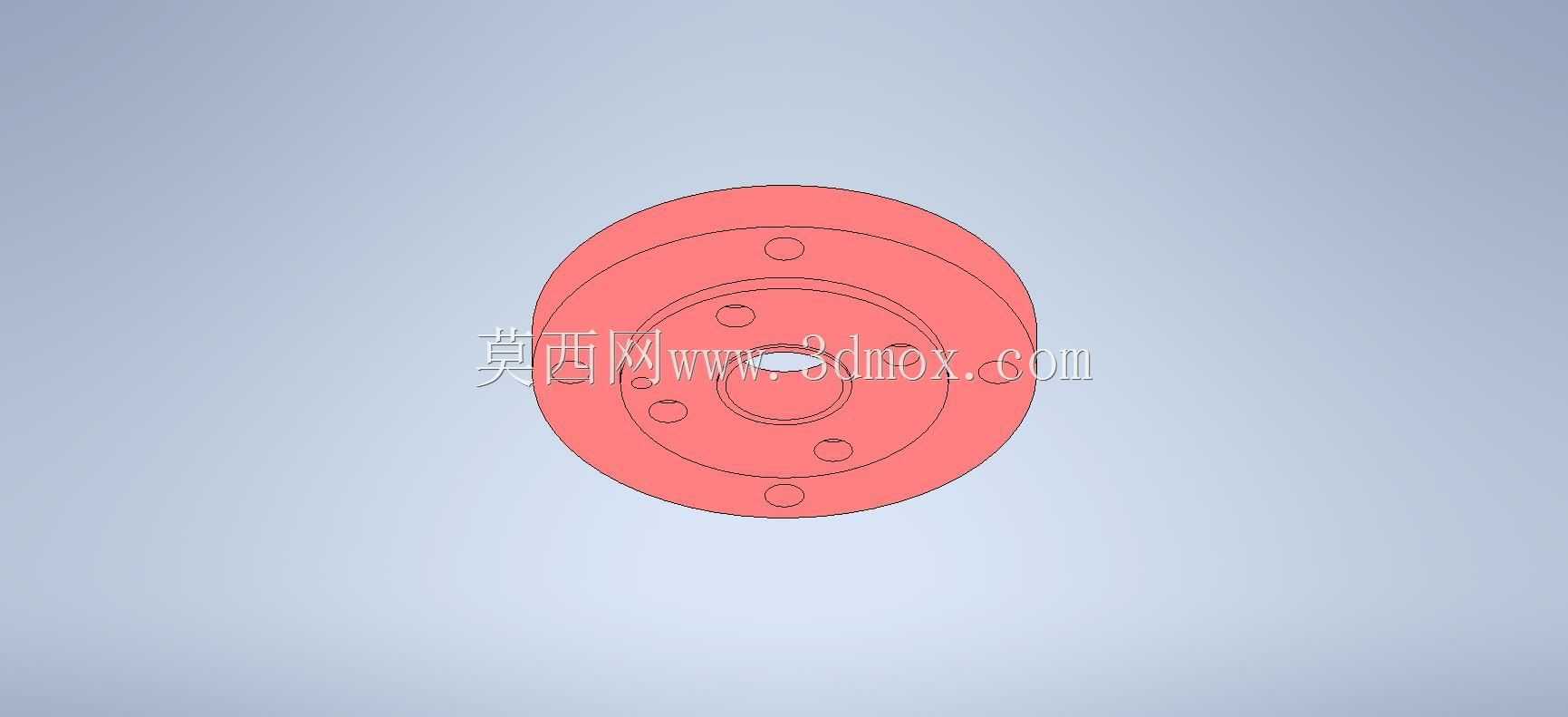

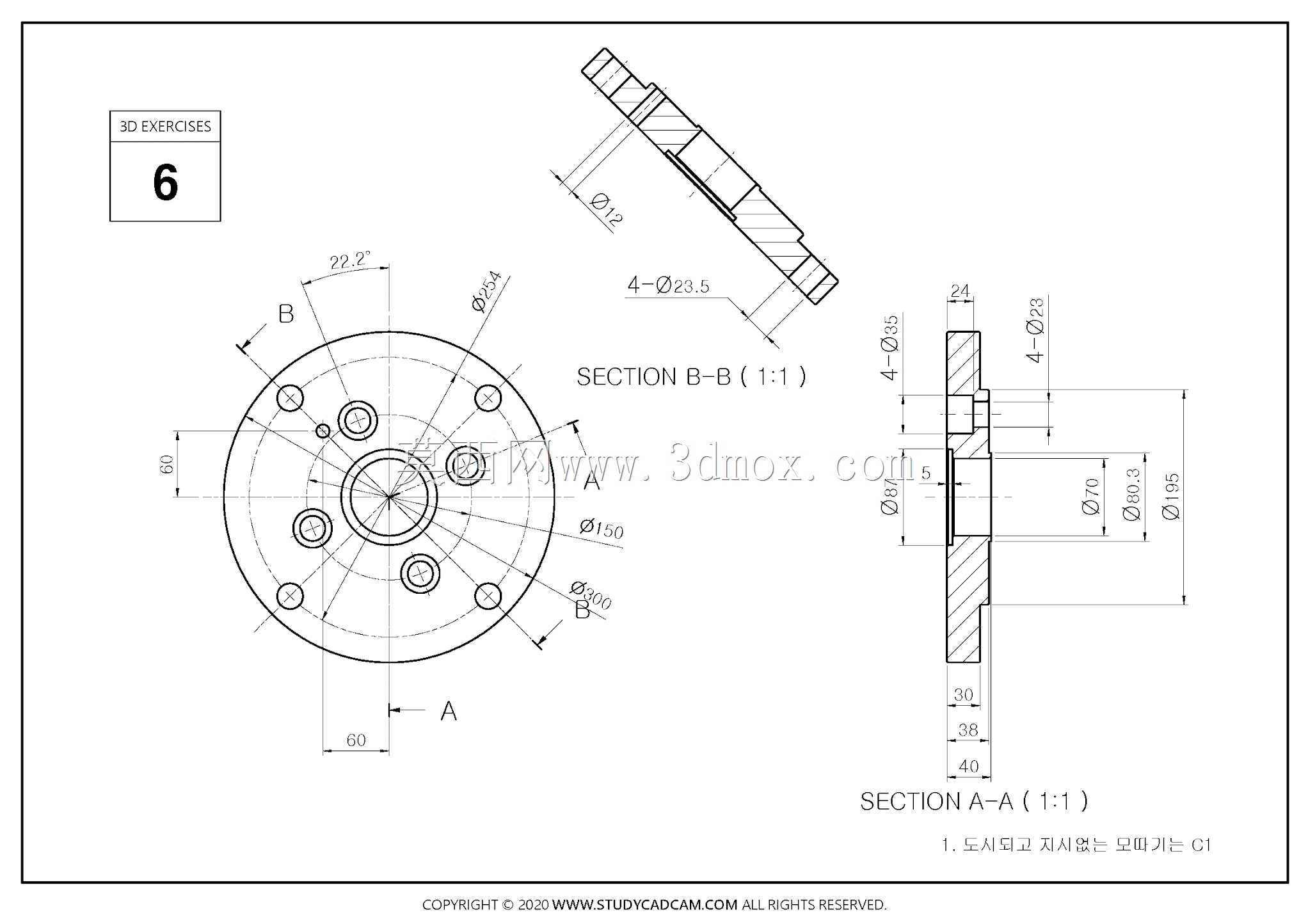

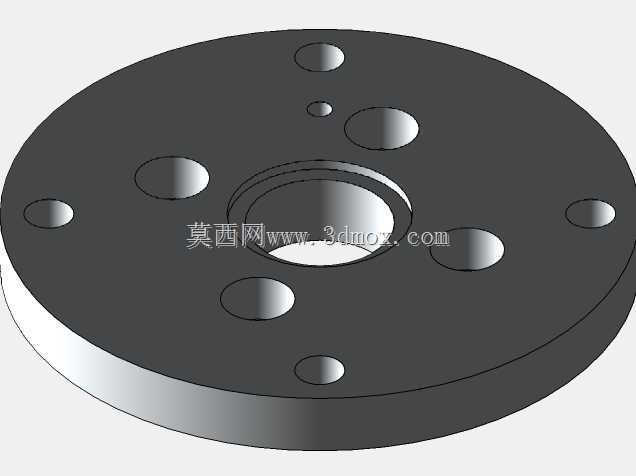

　　孔位的分度圆直径需要匹配对接件的孔位参数，孔的数量通常根据连接所需的压紧力均匀分布，常规低压管路、轻载连接场景下6到8个孔即可满足压紧力均匀分布的要求，重载、高压密封场景则需要增加孔位数量，缩小单个螺栓的间距，保证端面压紧力无盲区。设计过程中，端面的平面度公差需要重点控制，尤其是用于密封连接的场景，端面平面度超差会直接导致密封垫压合不均，出现介质泄漏问题；如果是用于旋转设备的端盖连接，还需要在端面预留密封槽的安装位置，根据密封件的规格确定槽宽、槽深参数，避免密封件压缩量过大或者不足。从建模逻辑来看，这类零件不需要复杂的曲面特征，核心是掌握草图的几何约束、圆周阵列命令的使用，首先绘制中心的回转轮廓，通过拉伸生成基体特征，

　　之后绘制单个安装孔的草图，通过圆周阵列完成所有孔位的创建，过程中需要注意孔位的定位尺寸与对接件完全匹配，避免出现装配干涉。实际选型使用时，这类圆盘法兰的厚度需要根据承受的压紧力、工作载荷计算确定，厚度不足会导致螺栓拧紧后构件出现翘曲变形，破坏端面贴合精度，厚度过大则会增加不必要的材料成本与整体重量。安装孔的孔径需要比所用螺栓的公称直径大0.5到1mm，预留合理的装配调整余量，避免加工误差导致螺栓无法顺利穿入，同时孔边需要做倒角处理，去除加工毛刺，也方便螺栓导入。如果构件用于有腐蚀介质的工况，还需要根据介质特性选择对应的材质，普通工况用常规碳素钢即可，腐蚀场景则需要选用不锈钢或者做表面防腐涂层处理，表面粗糙度方面，

　　贴合密封面的粗糙度需要达到Ra1.6及以上，非配合面达到Ra6.3即可满足使用要求。很多初学者做这类零件建模时，容易忽略孔位的位置度公差要求，直接随意阵列孔位，实际生产中这类孔位的位置度公差通常控制在0.1mm以内，才能保证对接时的互换性，不需要现场修配即可顺利装配。另外这类圆盘构件的外圆尺寸，需要小于安装位置的周边边界尺寸，预留足够的扳手操作空间，方便螺栓的拧紧与后期维护拆卸，避免出现螺栓位置被周边结构遮挡，无法使用工具操作的问题。
