夹紧式十字滑块联轴器SCJ-32结构设计

　　在自动化生产线、精密检测仪器、小型输送设备这类对传动同轴度有一定补偿需求的场景里，十字滑块结构的联轴器一直是中小扭矩传动环节的常用选型，这款SCJ-32规格的夹紧式联轴器，就是针对32mm外径安装边界的传动场景开发的结构件。从实际应用来看，这类联轴器常被用在伺服电机与滚珠丝杠的连接端、编码器与驱动轴的传动衔接处，还有小型包装设备的辊筒传动工位，能够补偿两轴之间因为加工装配误差、运行受力形变带来的径向、角向偏移，避免刚性连接下轴承受额外的附加弯矩，延长轴承和驱动端的使用寿命。

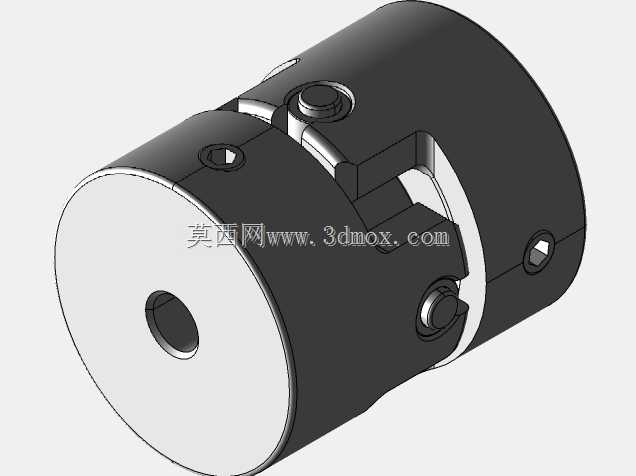

　　从结构设计逻辑来看，这款联轴器采用分体式夹座加中间十字滑块的组合结构，两端的夹座为高强度铝合金材质，表面做了硬质氧化处理，既保证了夹持刚性，又能控制整体重量，降低高速运转时的转动惯量。中间的十字滑块采用耐磨工程塑料材质，自身具备一定的自润滑特性，运转过程中不需要额外加注润滑脂，同时能吸收一定的传动振动，减少传动端的噪音传递。两端夹座上的锁紧螺钉采用内六角圆柱头结构，沿圆周方向对称布置，安装时不需要完全拆解联轴器，只需要将两端轴头插入对应的轴孔，拧紧锁紧螺钉就能实现无间隙夹紧，相比键连接的结构，装拆效率更高，也不会因为键槽配合产生回程间隙，适合需要正反转频繁切换的传动场景。

　　从安装边界尺寸来看，这款联轴器的主体外径为32mm，总长度根据适配轴径的不同有对应的标准规格，两端轴孔的公差采用H7级精度，能够与g6公差的电机轴、丝杠轴实现过渡配合，保证夹持后的同轴度控制在0.02mm以内。夹座上的锁紧螺钉采用标准M3规格，拧紧扭矩控制在1.2N·m左右就能提供足够的夹持力，避免运转过程中出现轴与联轴器打滑的问题。中间十字滑块的凸台与两端夹座的凹槽采用小间隙配合，间隙量控制在0.1-0.2mm之间，既能够保证扭矩传递的顺畅性，又能预留足够的偏移补偿空间，径向补偿量可以达到0.2mm，角向补偿量可以达到1°，能够覆盖绝大多数常规装配场景下的轴系偏移误差。

　　在实际选型使用过程中，需要注意这款联轴器的额定扭矩适配范围，因为中间滑块为工程塑料材质，不适合大扭矩、重载冲击的传动场景，更适合额定扭矩在5N·m以内的精密传动工位。安装时需要先将两端轴头的毛刺清理干净，避免轴头表面的凸起影响夹持贴合度，拧紧锁紧螺钉时要采用对角交替拧紧的方式，保证夹座的受力均匀，避免单侧受力导致夹座变形、轴孔偏斜。如果是用在有油污、切削液飞溅的场景，这款联轴器的铝合金氧化表面和工程塑料滑块都具备不错的耐腐蚀性，不需要额外做防护处理，日常维护只需要定期检查锁紧螺钉的扭矩是否正常，观察滑块的磨损情况即可，当滑块出现明显的磨损凹陷时，只需要更换中间滑块就能继续使用，维护成本相比整体式联轴器更低。

　　从三维建模的角度来看，这款联轴器的结构特征比较规整，建模时可以先绘制一端夹座的回转轮廓，拉伸生成主体后切除轴孔，再绘制凹槽和螺钉过孔、螺纹孔的特征，完成一端后镜像生成另一端夹座，最后单独绘制中间十字滑块的特征，装配时添加对应的配合约束就能完成整体装配。建模过程中需要注意夹座开口槽的宽度尺寸，这个尺寸直接影响夹紧时的形变范围，开口宽度过小会导致夹紧力不足，过大则会降低夹座的整体刚性，设计时经过受力仿真验证，开口宽度控制在2mm时，既能保证足够的夹紧形变空间，又不会让夹座的刚性下降过多。另外夹座上的螺钉沉孔深度需要控制准确，保证螺钉拧紧后头部不会高出夹座外圆，避免运转过程中与周边的防护结构产生干涉。
