SCJ-25型十字滑块联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:605271

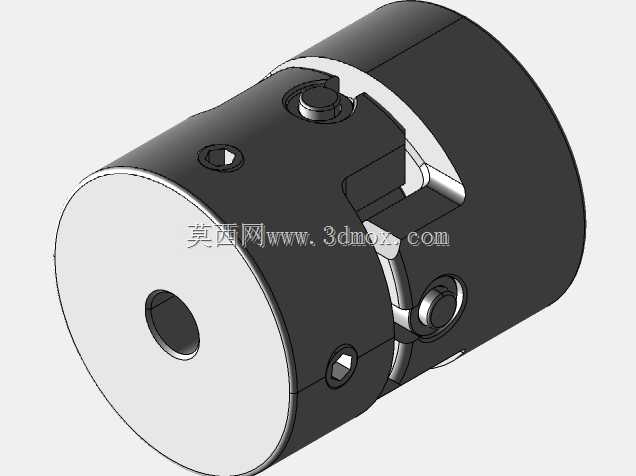

  • SCJ-25型十字滑块联轴器结构设计
  • SCJ-25型十字滑块联轴器结构设计

  在自动化生产线、精密检测仪器、小型输送设备这类对轴系同轴度误差有一定补偿需求的传动场景中,十字滑块联轴器一直是小扭矩传动链路里的常用连接件,本次呈现的SCJ-25规格联轴器,正是针对25mm公称轴径区间的传动需求完成的结构设计。从实际工程应用来看,这类联轴器常被布置在伺服电机输出端与滚珠丝杠输入端、小型减速机输出轴与负载执行端之间,用来抵消安装过程中两轴端出现的径向偏移、角向偏差,避免轴系因强行对中产生额外的弯曲应力,延长轴承、密封件等周边传动部件的使用寿命。

  从结构功能特性来看,该联轴器采用典型的十字滑块错分结构,整体分为左右两个带轴孔的半联轴节,中间嵌入十字交叉的滑块嵌块,两个半联轴节的端面分别开有互相垂直的径向滑槽,滑块的两个凸耳分别嵌入两侧滑槽内,当两轴存在径向错位时,滑块可在滑槽内做相对滑动,以此补偿安装误差带来的轴系不同心问题。与膜片联轴器、波纹管联轴器这类弹性联轴器不同,十字滑块结构属于刚性可移式联轴器,本身没有弹性变形元件,扭转间隙极小,能够保证传动过程中的转速同步性,不会出现弹性元件带来的传动滞后问题,非常适合对传动精度有一定要求但安装空间紧凑、无法保证极高对中精度的中低速传动场景。

  设计过程中首先围绕公称扭矩承载能力做结构校核,25规格的联轴器对应适配的轴径范围覆盖10mm到16mm的常用输出轴径,半联轴节的外径设定为40mm,整体长度控制在50mm以内,安装时不会占用过多的轴向空间,适合布置在结构紧凑的设备内腔。轴孔的锁紧方式采用径向紧定螺钉固定,在两个半联轴节的侧面各布置两个成90度分布的紧定螺钉孔,安装时将紧定螺钉顶在轴的键槽或者平面上,既可以传递额定扭矩,也能防止运转过程中轴与联轴节出现相对滑动,相比键连接的方式,这种紧定螺钉固定的形式不需要在轴上额外加工键槽,降低了配套轴的加工成本,也方便后期的拆装维护。

  中间滑块的材质设计上选用耐磨工程塑料,相比金属滑块,工程塑料的自润滑性能更好,运转过程中滑块与滑槽之间的摩擦系数更低,不需要额外添加润滑脂就能长期稳定运行,同时工程塑料本身具备一定的阻尼特性,能够吸收传动过程中产生的微小振动,降低传动链路的噪音水平。两个半联轴节采用铝合金材质加工,表面做阳极氧化处理,既保证了整体的结构强度,又有效控制了联轴器自身的重量,降低了高速运转时的转动惯量,避免给驱动电机带来额外的负载。

  安装边界方面,设计时预留了足够的滑块滑动余量,允许的最大径向补偿量可达0.5mm,角向补偿量可达1度,轴向补偿量可达0.2mm,能够覆盖绝大多数现场安装时的对中误差范围,不需要安装人员花费大量时间做高精度对中调整,有效缩短设备的装配调试周期。需要注意的是,这类十字滑块联轴器的适用转速区间在3000转/分以内,过高的转速会导致滑块的离心力增大,加剧滑槽的磨损,因此在选型时需要结合实际工况的转速、扭矩参数做匹配,不能超参数使用。

  从三维建模的细节来看,模型完整还原了半联轴节的滑槽结构、紧定螺钉孔的位置与深度、中间滑块的十字凸耳配合尺寸,所有配合面的公差都按照实际加工要求做了预留,半联轴节与滑块之间的配合间隙控制在0.02mm到0.05mm之间,既保证滑块能够灵活滑动补偿偏差,又不会因为间隙过大导致传动过程中出现冲击。轴孔的尺寸公差按照H7级精度设计,能够与常用的k6级公差轴径形成过渡配合,保证装配后的同轴度基础精度。在实际设备维护过程中,只需要定期检查滑块的磨损情况,当滑块凸耳的磨损量超过0.1mm时,直接更换中间滑块即可,不需要更换整个联轴器,大幅降低了设备的后期维护成本。
