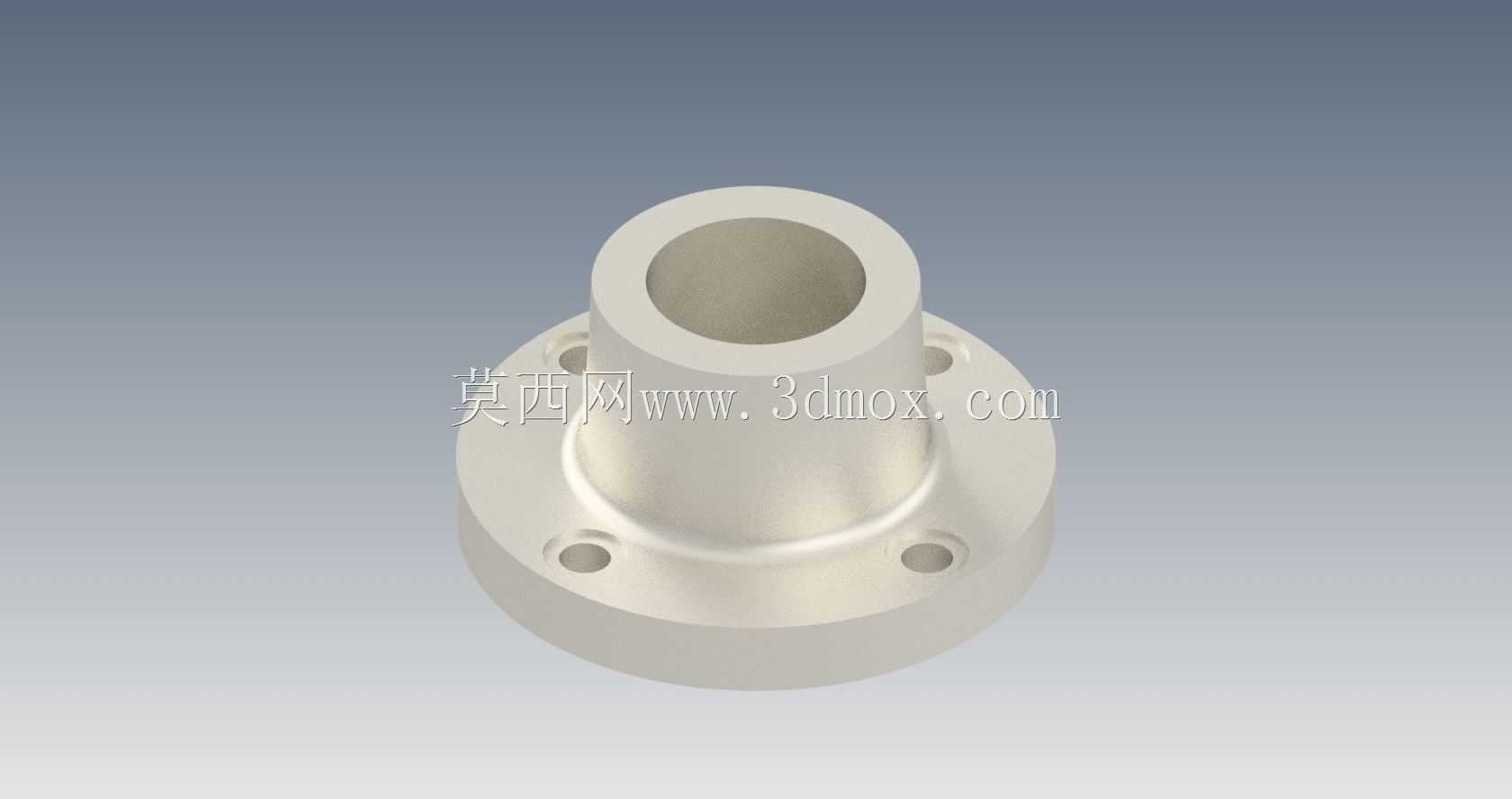

带法兰安装座的凸缘式阶梯轴承结构

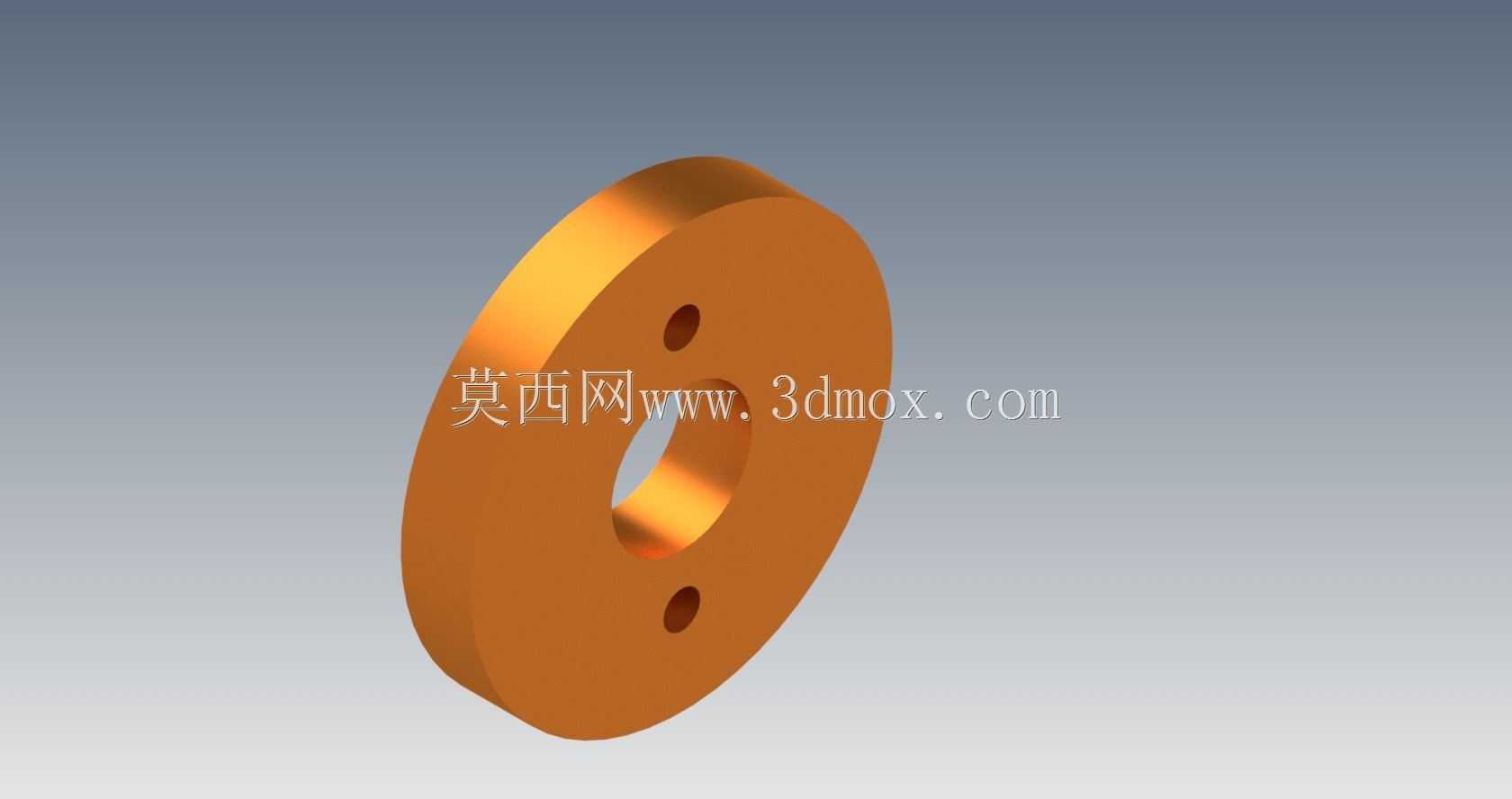

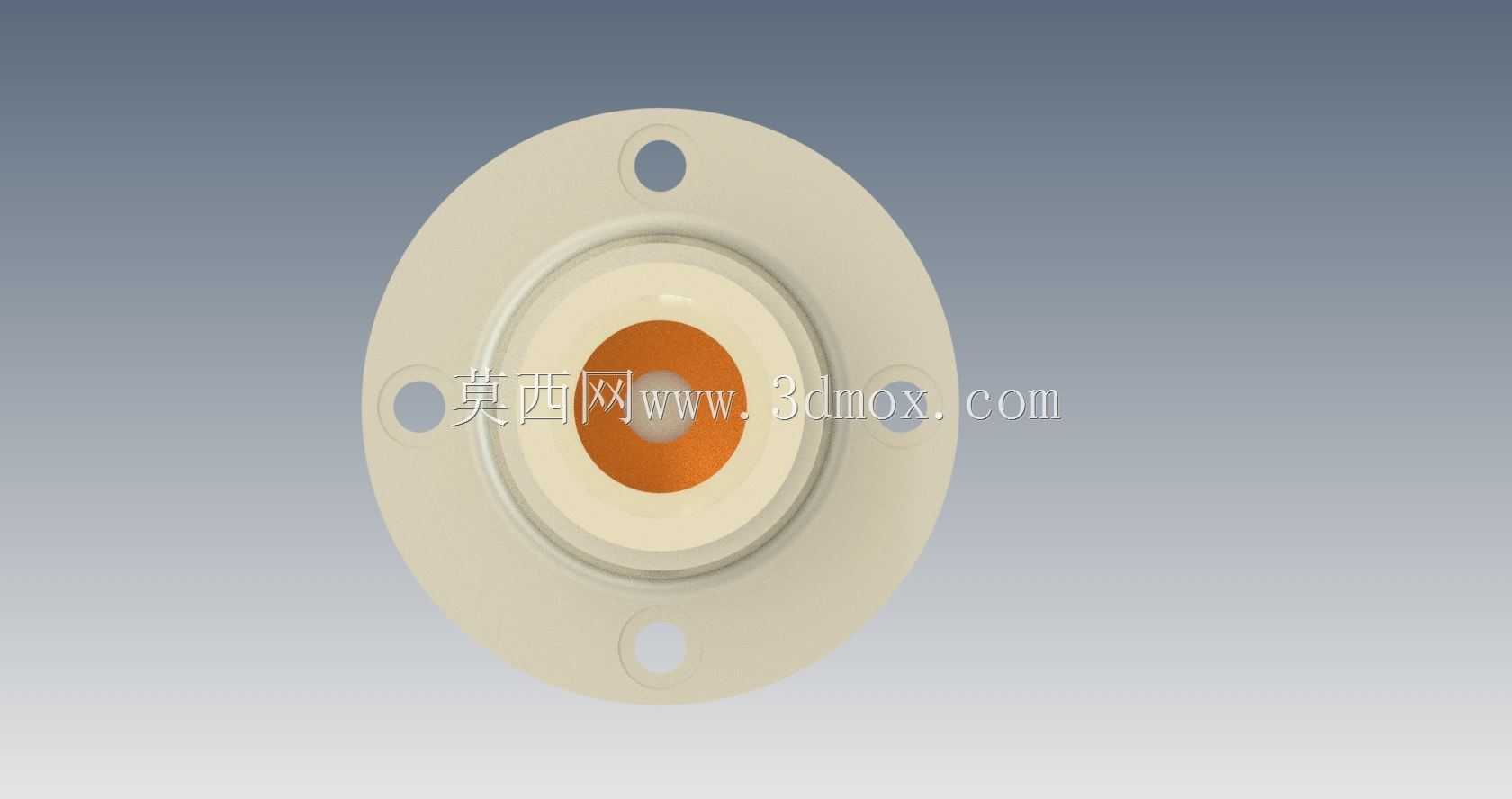

　　这类带一体式法兰安装座的阶梯轴承，在精密传感检测设备、小型回转传动模组里的应用占比不低，尤其是需要轴向定位、同时要保证回转部件同轴度的工位，相比普通无安装边的轴承，它能省掉额外的轴承座加工、装配环节，直接通过法兰盘上的安装孔完成固定，对装配空间紧凑的小型设备来说适配性很强。从实际使用场景来看，这类轴承常用来支撑小直径的回转轴，比如检测设备里的探针回转组件、小型执行器的输出轴支撑，还有部分轻载传动的导轮轴座，它的阶梯内孔可以直接适配不同轴径的过渡配合，不需要额外加装轴套来调整配合尺寸，能减少装配时的累计公差。设计上采用一体成型的法兰凸缘结构，法兰盘上均匀分布四个沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出法兰表面，

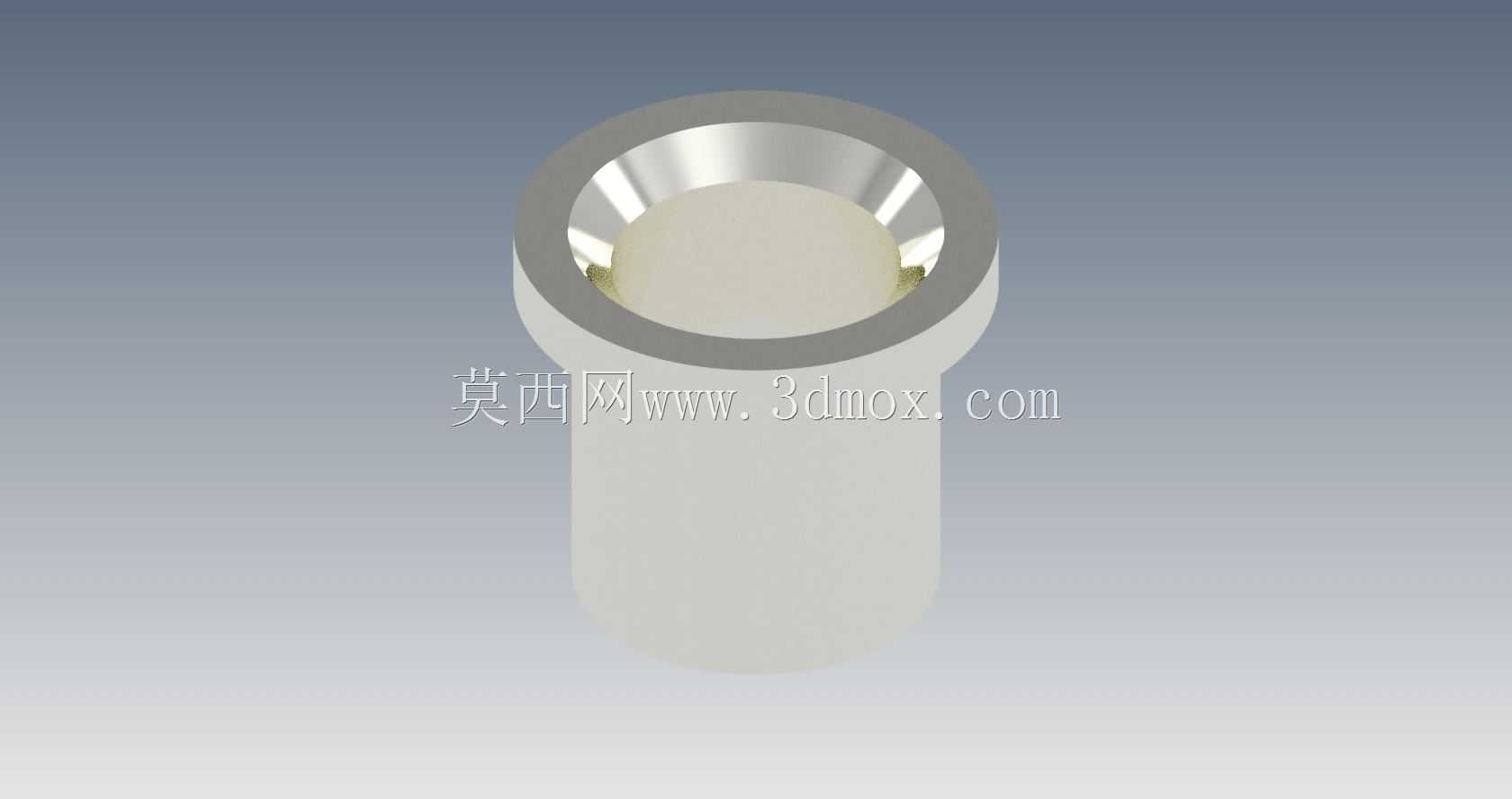

　　避免和周边运动部件发生干涉，同时法兰端面和轴承内孔的垂直度有严格要求，安装后能保证轴的回转中心和安装基准面垂直，减少轴运转时的径向跳动。轴承主体的阶梯结构是核心功能设计，上部的凸台外径小于法兰盘直径，既可以伸入安装板的预制孔内完成径向定位，又能让法兰端面完全贴合安装基准面，保证轴向定位的可靠性，内孔的阶梯设计可以对轴进行轴向限位，轴肩抵在阶梯孔的台阶面上，就能限制轴的轴向窜动，不需要额外加装轴用挡圈，简化了轴系的零件数量。从安装边界来看，法兰盘的外径尺寸要匹配安装工位的预留空间，四个安装孔的中心距需要和安装板上的螺纹孔位置完全对应，安装孔的沉头深度要适配所选螺丝的头部高度，保证锁紧后螺丝头部不高出法兰面；

　　轴承上部凸台的外径要和安装板上的定位孔采用间隙配合，方便装配时的对位，同时配合间隙不能过大，否则会影响回转同轴度；内孔的尺寸公差要根据所支撑轴的载荷情况选择，轻载高速工况下可以选稍小的间隙配合，重载低速工况下可以选过渡配合，保证运转时的稳定性。实际选型时还要注意，这类轴承的支撑段长度要和轴的悬臂长度匹配，如果轴的悬臂过长，需要适当增加轴承内孔的支撑长度，提升轴的支撑刚性，减少运转时的挠曲变形；法兰盘的厚度要满足安装锁紧时的强度要求，避免螺丝锁紧时法兰发生变形，影响轴承内孔的圆度，进而导致回转卡滞。另外，这类一体结构的轴承相比分体式轴承座加轴承的组合，零件集成度更高，装配时不需要调整轴承和轴承座的同轴度，只要法兰安装面的加工精度达标，

　　装配后就能获得不错的回转精度，很适合批量装配的小型设备，能有效降低装配调试的工时成本。在日常维护场景中，这种一体式结构的密封性能更容易保证，法兰和安装面之间加装薄密封垫就能阻挡外部粉尘、碎屑进入轴承内部，适合在有少量粉尘的工业检测工位使用，不需要频繁拆解维护，能提升设备的连续运行时长。
