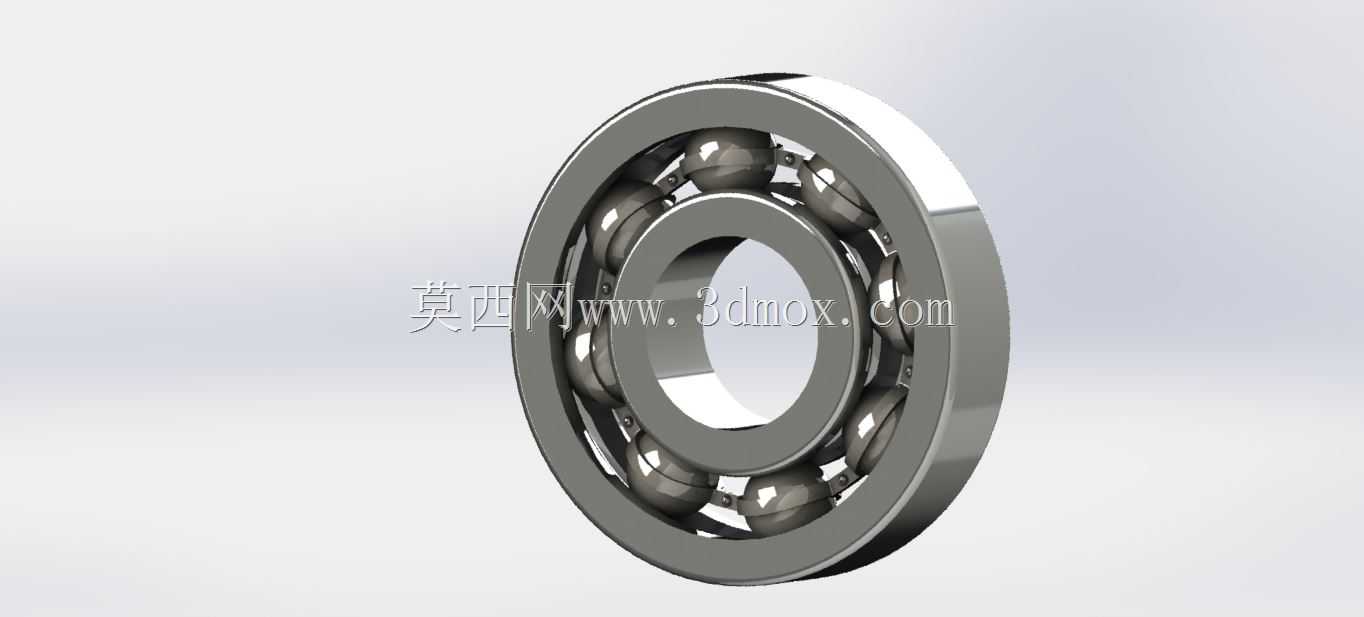

深沟球滚珠轴承50x130x31规格结构模型

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类部件，从普通的输送线辊筒支撑、中小型电机输出轴定位，到机床主轴的辅助支撑、农用机械的传动轮系、家用机电产品的旋转结构，都能见到这类轴承的应用身影。区别于滑动轴承的面接触摩擦形式，滚珠轴承通过滚动体的点接触滚动摩擦，大幅降低轴系运转过程中的摩擦阻力，同时能稳定承受径向载荷，部分适配安装条件下也可承受一定程度的轴向载荷，是旋转轴系里兼顾成本、可靠性与维护便捷性的核心基础部件。

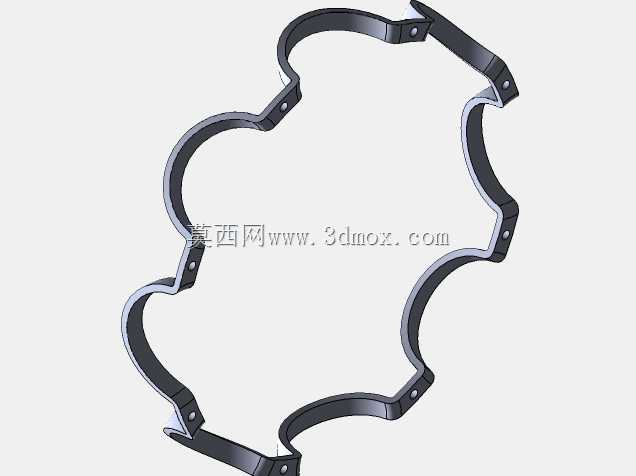

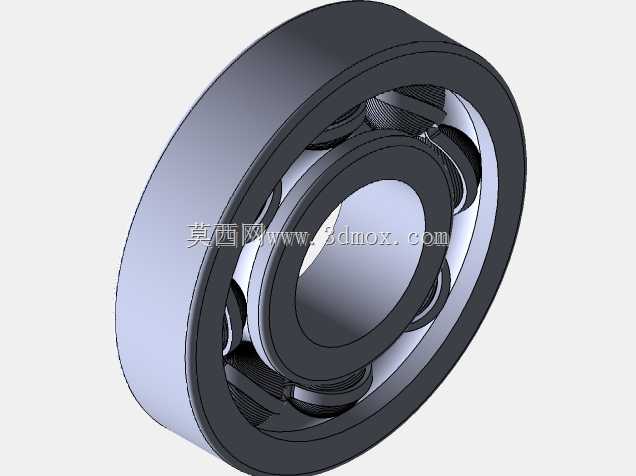

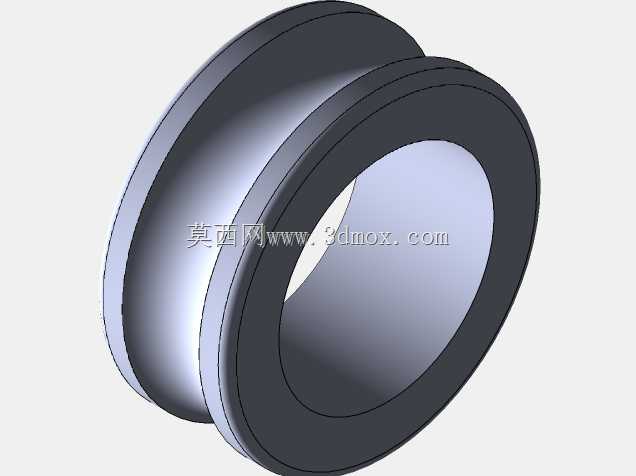

　　本次呈现的这款滚珠轴承，核心尺寸参数为内径50mm、外径130mm、宽度31mm，对应常规公称尺寸规格，建模过程完全遵循实际轴承的装配逻辑拆分结构：首先是内圈组件，内圈的内径面为与轴配合的基准面，加工精度直接决定轴系的同轴度表现，内圈外侧开有与滚动体曲率匹配的弧形滚道，滚道的曲率半径略大于滚珠半径，既保证滚动体的顺畅滚动，又能控制接触应力在材料许用范围内；其次是外圈组件，外圈的外径面为与轴承座孔配合的安装基准，内侧同样加工有对应曲率的滚道，内外圈滚道的同轴度、表面粗糙度是影响轴承运转精度与使用寿命的关键设计要素；中间部分为均匀排布的钢制滚珠，作为传递载荷的核心滚动元件，滚珠的球形度、表面硬度直接决定轴承运转的平稳性，常规工况下多采用高碳铬轴承钢加工，经淬火处理后获得足够的硬度与耐磨性能；最后是冲压成型的保持架，结构上均匀分隔每一颗滚珠，避免滚动体在运转过程中相互挤压摩擦，同时引导滚动体在滚道内均匀排布，保证载荷在整圈滚动体上均匀分布。

　　从实际安装边界来看，这款轴承的内径50mm适配公称直径50mm的旋转轴，安装时通常采用过渡配合或小过盈配合，避免内圈与轴之间出现相对滑动造成配合面磨损；外径130mm适配对应尺寸的轴承座安装孔，配合精度根据载荷特性、转速区间调整，重载冲击工况下可适当增大过盈量，高速轻载工况下可适当调整配合间隙以降低温升；31mm的宽度尺寸决定了轴承座的轴向安装空间，设计轴系时需要预留对应的轴向定位尺寸，通常内圈通过轴肩定位，外圈通过轴承座孔的挡边或者孔用挡圈实现轴向固定，避免轴系运转过程中出现轴向窜动。

　　从设计思路层面，这类标准规格滚珠轴承的建模需要严格遵循滚动轴承的通用设计规范，首先要保证各部件的装配关系准确：滚珠与内外圈滚道的接触位置符合赫兹接触的应力分布要求，保持架的兜孔间隙控制在合理范围，既不会因为间隙过小卡滞滚动体，也不会因为间隙过大造成滚动体排布不均；其次要还原实际加工的工艺细节，比如内外圈的倒角尺寸，既方便安装时的导向导入，也能避免装配过程中锐边划伤配合面，滚道与端面的过渡圆角要符合应力集中的控制要求，避免长期交变载荷下出现疲劳裂纹。

　　在实际工程应用中，这类尺寸的滚珠轴承常适配中等功率的传动机构，比如皮带输送机的托辊支撑、中小型减速机的中间轴支撑、离心泵的叶轮轴定位、农用脱粒机的辊轴支撑等场景，选型时需要结合实际工况的载荷大小、转速范围、润滑条件确认是否适配：脂润滑工况下的极限转速略低于油润滑工况，存在冲击载荷的场景需要额外校核滚动体与滚道的接触静载荷安全系数，长期连续运转的工况还要考虑密封结构的搭配，避免外界粉尘、水汽进入滚道造成磨粒磨损。建模过程中对各部件的尺寸公差、形位公差做了对应还原，能直接用于设备的装配干涉检查、轴系刚度仿真分析的前置模型，也可作为教学演示中滚动轴承结构原理的展示载体，帮助结构设计新人理解滚动轴承的装配逻辑与载荷传递路径。
