在各类旋转传动机构的设计选型中,滚珠轴承是应用覆盖范围最广的支撑类基础零件,从民用家电的电机转轴、工业输送线的辊筒支撑,到机床主轴的径向承载、汽车传动系统的旋转副定位,都能见到这类零件的实际应用。不同于滑动轴承依赖油膜形成润滑支撑的工作逻辑,滚珠轴承通过滚动体将轴与座孔之间的滑动摩擦转化为滚动摩擦,能大幅降低传动过程中的摩擦损耗,同时维持较高的旋转精度,在中等转速、中等载荷的常规工况下,其维护成本与使用寿命表现都更具优势。

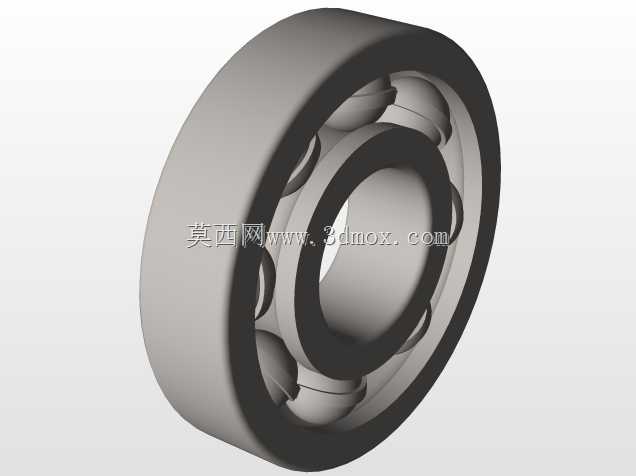

从结构设计逻辑来看,这套滚珠轴承的三维模型完整还原了实体零件的核心组成部分:包含外侧与轴承座孔配合的外圈、内侧与旋转轴过盈配合的内圈、均匀分布在内外圈滚道之间的钢制滚珠,以及用于分隔相邻滚珠、避免滚动体直接接触产生额外磨损的保持架。建模过程中,滚道的曲率半径设置是核心要点,通常滚道圆弧半径会略大于滚珠半径,既保证滚珠与滚道有足够的接触面积承载径向载荷,也预留出微小的间隙容纳润滑脂,同时补偿安装过程中产生的微小同轴度误差。保持架采用兜孔结构设计,每个兜孔对应一颗滚珠,兜孔与滚珠之间保留合理的活动间隙,避免轴承高速旋转时保持架与滚动体发生卡滞。
从安装边界与尺寸配合的角度考虑,这类轴承的选型与安装需要重点关注几个核心尺寸参数:首先是内圈内径,该尺寸与旋转轴的配合通常采用基孔制过盈配合,过盈量需要根据载荷大小、转速高低调整,过盈量不足会导致内圈与轴发生相对转动磨损轴颈,过盈量过大则会挤薄滚道与滚珠之间的润滑间隙,增大旋转阻力甚至导致轴承抱死。其次是外圈外径,该尺寸与轴承座安装孔的配合多采用过渡配合或小间隙配合,方便轴承的拆装维护,同时保证外圈不会在座孔内发生周向窜动。轴承的宽度尺寸决定了轴向的定位空间,设计安装结构时需要预留对应的轴向压紧空间,通常通过轴肩与孔肩对轴承内外圈进行轴向定位,轴肩与孔肩的高度需要低于轴承内圈、外圈的倒角高度,避免装配时出现干涉导致轴承无法安装到位。
在实际工况适配层面,这类开式深沟球滚珠轴承主要承受径向载荷,同时也能承受一定大小的双向轴向载荷,当轴出现小幅挠曲变形时,轴承具备一定的自调心适配能力,不会因为轴的微小偏斜立刻出现卡滞问题。设计选型时需要根据实际工况的载荷大小、转速区间、工作温度选择对应的轴承精度等级与游隙组别,常规工况下选用普通级精度、标准游隙的轴承即可满足使用要求,高精度主轴场景则需要选用更高精度等级、更小游隙的轴承,同时配合对应的润滑与密封结构设计。建模过程中对倒角、圆角等细节特征的还原也十分重要,轴承内外圈两端的倒角不仅能在装配时起到导向作用,避免锋利棱边划伤轴与座孔的配合面,也能去除热处理后的应力集中边角,提升轴承整体的抗疲劳强度。
