离心式压气叶轮精密结构设计

　　这款叶轮属于径流透平机械的核心做功部件，常见于小流量高压比的流体增压场景，比如微型燃气轮机的压气机端、车用涡轮增压器的压气轮、工业离心风机的高压段叶轮、燃料电池空压机的核心转子部件，也会配套在小型真空泵、物料输送引风机的转子总成里，承担着把输入轴的机械能转化为流体压力能与动能的核心作用，其气动性能直接决定整套流体设备的压比、效率与稳定工作区间。

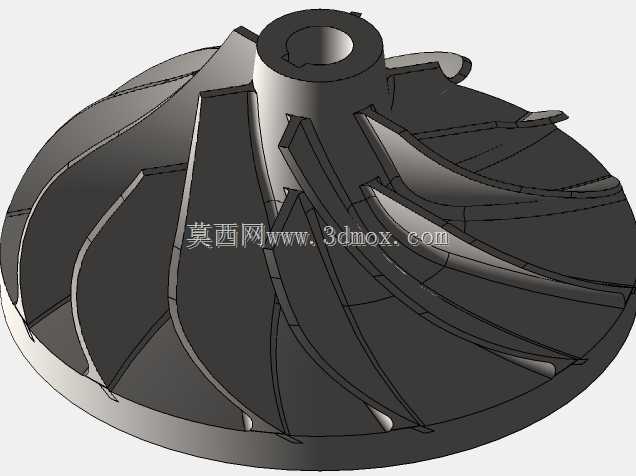

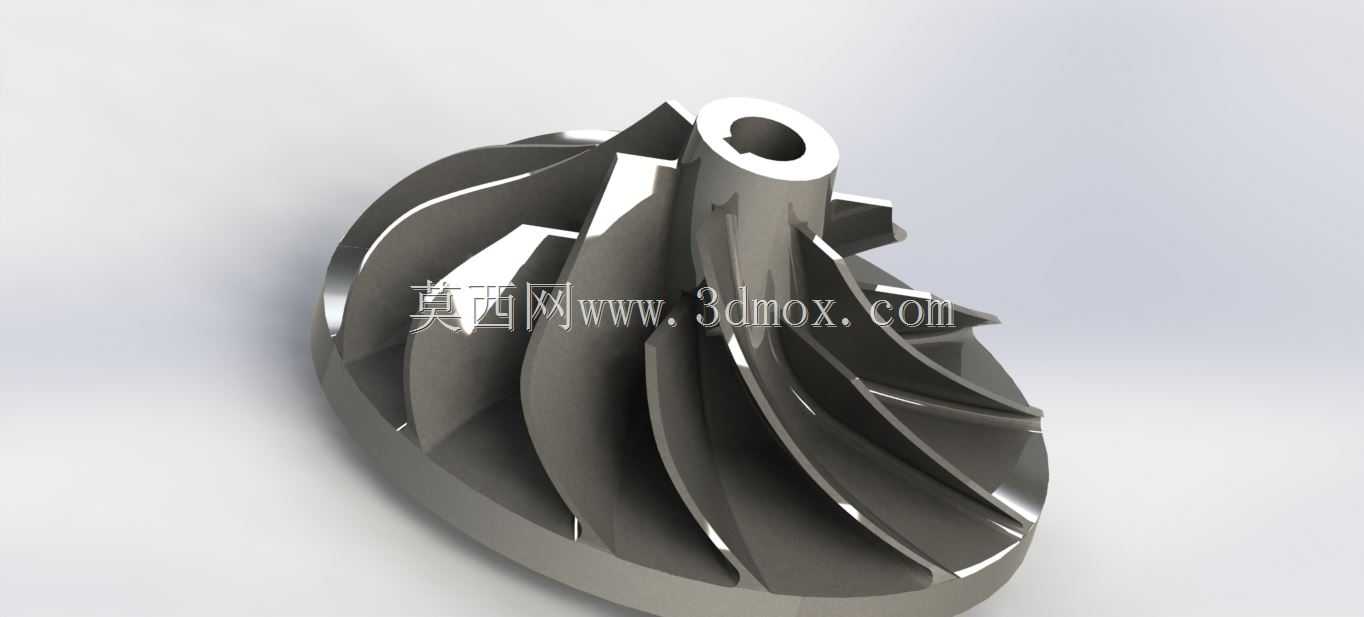

　　从结构设计逻辑来看，这款叶轮采用半开式径向 outflow 结构，中心设置带键槽的轴孔，用于和驱动轴实现周向定位传递扭矩，轴孔端部做了倒角导向，方便装配时顺利导入轴颈，避免装配过程中刮伤轴表面或叶轮内孔。叶片采用大后弯三元扭曲构型，不是简单的等截面直叶片，每一片叶片的型线都是沿着叶高方向从轮毂到轮盖侧逐步扭转，匹配流体在流道内从轴向进气转为径向出气的流动轨迹，减少流道内的流动分离与二次流损失，叶片前缘做了小圆头修型，降低进气冲角带来的冲击损失，叶片尾缘做了减薄处理，减少尾迹涡的强度，降低下游流动扰动。相邻叶片之间形成的渐扩型流道，是流体能量转换的核心空间，流体从叶轮中心轴向进入流道后，随着叶轮高速旋转获得离心力，在流道内逐步减速扩压，最终沿着径向从叶轮外缘排出，进入后续的扩压器或蜗壳结构。

　　从安装边界与尺寸适配角度，设计时首先要匹配驱动端的轴径公差，轴孔与轴的配合一般选用过渡配合，保证高速旋转下不会出现松动跑圈的问题，键槽的尺寸与位置公差要严格对应传动轴的键规格，避免装配时出现键侧间隙过大或无法装入的问题。叶轮的轴向定位依靠轴肩与锁紧螺母实现，因此叶轮轮毂端面的垂直度公差需要严格控制，避免锁紧后叶轮出现端面跳动超差，引发高速旋转下的振动问题。叶轮的外缘直径要匹配配套蜗壳或扩压器的内径尺寸，预留合理的径向间隙，间隙过大会导致叶顶泄漏损失增大，设备效率下降，间隙过小则可能因为转子振动、热膨胀出现叶轮与壳体碰磨的故障，引发设备损坏。

　　设计过程中需要兼顾气动性能与结构强度两方面的要求，气动层面要通过流场仿真反复调整叶片的安装角、扭曲规律、流道扩张角，保证设计工况点的效率最优，同时拓宽喘振边界与堵塞流量范围，让设备在变工况运行时也能保持稳定。结构强度层面，因为叶轮工作时转速普遍较高，部分场景下转速可达每分钟数万转，离心载荷极大，需要对叶片根部、轮毂与轴孔过渡位置做圆角处理，降低应力集中系数，避免高速旋转下出现结构断裂，同时要做模态分析，核算叶轮的固有频率，避开工作转速下的共振区间，防止运行中出现共振引发疲劳损坏。对于应用在高温场景下的叶轮，还要考虑材料在高温下的强度衰减，以及热膨胀带来的尺寸变化，预留合理的热变形间隙。

　　在实际装配与运维环节，叶轮做动平衡校验是必不可少的工序，需要在动平衡机上去除不平衡量，保证剩余不平衡量在允许范围内，避免高速运行时振动过大损坏轴承与轴封。安装时要注意叶轮的进气方向，不能装反，否则会导致流体流向反转，设备无法正常建立压力。日常运行中要注意进气的清洁度，避免硬质颗粒进入流道打坏叶片，或者在叶片表面结垢导致动平衡失效，引发振动故障。
