剪式手动轻型车辆机械顶升装置

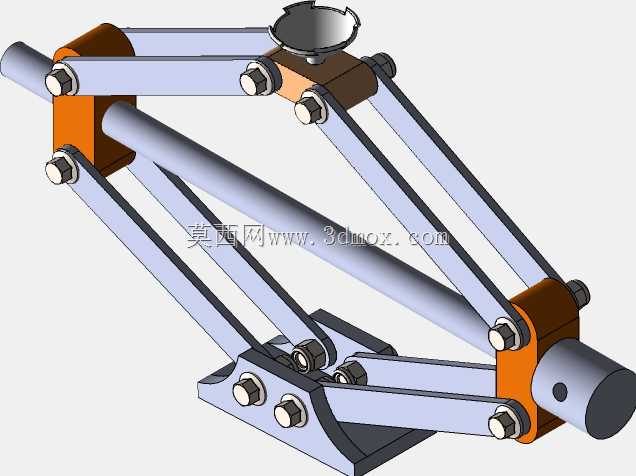

　　日常汽修场景里，家用轿车、小型新能源乘用车的换胎、底盘临时检修作业，很少会用到大吨位液压举升设备，这类剪式机械顶升结构恰恰是适配该场景的常用工装，完全依靠纯机械结构实现力的放大与行程转换，不存在液压密封件老化漏油的失效风险，长期放置在车辆后备箱备用也不会出现性能衰减，对存放环境的温湿度要求极低。从结构传动逻辑来看，整套装置的核心动力输入是贯穿两组交叉臂的长调节螺柱，螺柱两端分别与交叉臂的铰接端形成螺纹副配合，当用配套摇柄转动螺柱时，两组铰接端的间距会沿螺柱轴向发生变化，进而带动交叉臂绕中间的铰接销轴转动，将螺柱的旋转运动转化为顶部支撑端的垂直升降动作，整个传动链没有多余的中间传动件，力的传递路径直接，

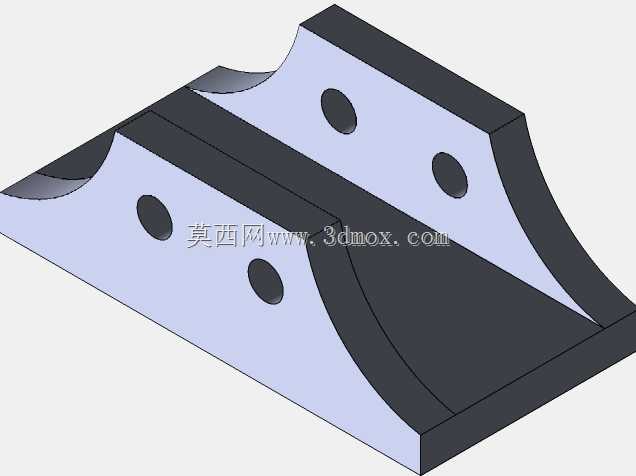

　　机械效率在手动起重类工具里属于较高的水平。做结构设计时，首先要明确的是安装边界与行程匹配：底部支撑座采用加宽的平板式结构，接触地面的一侧做了防滑纹理处理，作业时需要保证支撑座与硬质地面完全贴合，不能有悬空或者倾斜，避免顶升过程中出现侧滑；初始收拢状态下整体高度控制在120mm以内，能够轻松塞入大部分家用轿车的底盘边梁下方，完全伸出后的最大顶升高度可以达到380mm，足够支撑车辆轮胎完全脱离地面，满足换胎作业的空间需求，整体收拢后的外形尺寸和常规车载工具箱的储物格匹配，不会占用过多后备箱储物空间。交叉臂的杆件采用等强度设计思路，每根臂杆的截面尺寸经过受力校核，在承受1.5吨额定载荷时，臂杆的弯曲变形量控制在0.2mm以内，

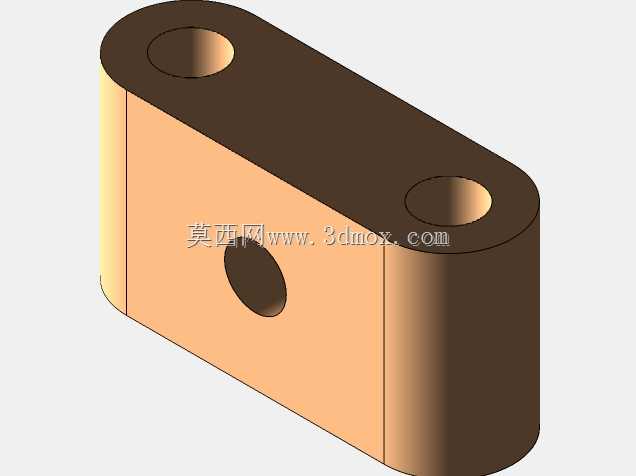

　　不会出现明显的形变弯折；所有铰接位置都采用销轴加防松螺母的配合方式，销轴与臂杆的铰接孔之间保留了合理的转动间隙，既不会因为间隙过大出现顶升时的晃动虚位，也不会因为间隙过小导致转动卡滞，即使螺柱表面沾附少量泥沙，只要清理掉螺纹缝隙里的杂物就能正常操作，不会像液压千斤顶那样因为杂质进入密封腔导致泄压失效。顶部的支撑托采用弧形凹槽设计，刚好能够卡住车辆底盘的边梁加强筋位置，避免顶升过程中托块与底盘发生相对滑移，托块表面做了钝化处理，不会刮伤底盘的防腐涂层。在实际使用场景中，这类结构除了车载备用之外，也常被用于小型设备安装时的高度微调、轻型构件的临时支撑作业，因为纯机械结构的自锁特性，只要螺柱的螺纹升角小于当量摩擦角，

　　顶升到位后即使撤去外部输入力，结构也能保持在当前位置不会自行回落，不需要额外增加锁止机构，可靠性远高于同吨位的简易液压顶升装置。建模过程中需要重点关注各铰接点的运动干涉检查：当交叉臂从收拢状态运动到最大伸出状态时，臂杆之间、臂杆与螺柱之间、臂杆与上下连接座之间都不能出现运动干涉，尤其是螺柱两端的螺纹旋向要做相反设计，转动螺柱时两端的铰接块才能同步相向或者反向运动，否则会出现一端动一端不动的卡滞问题；所有铰接销轴的同轴度公差要控制在0.05mm以内，避免装配后出现转动阻力过大的问题；螺柱的螺纹采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受更大的轴向载荷，反复使用后的螺纹磨损量更小，使用寿命更长。考虑到车载使用的工况，整套结构的零件全部采用金属材质，没有易损的塑料件，表面做喷塑或者镀锌防锈处理，即使在潮湿的南方地区长期存放，也不会出现严重的锈蚀卡滞。在做选型匹配时，只需要确认额定载荷大于被顶升车辆的单侧轴荷，同时最大顶升高度满足底盘离地间隙的需求即可，不需要额外搭配其他辅助配件，配套的摇柄可以单独收纳，使用时直接套在螺柱端部的六角头上就能转动操作，对于没有汽修经验的普通用户来说，只要按照操作说明将支撑托对准底盘的指定支撑位置，均匀转动摇柄就能完成顶升作业，操作门槛极低。
