汽车用通风散热盘式制动盘结构设计

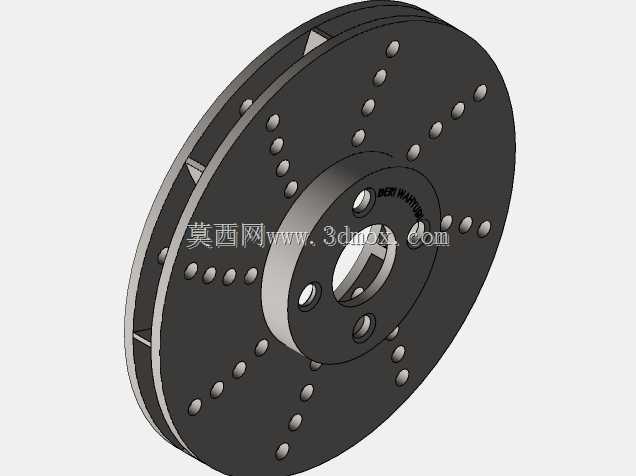

　　在乘用车、轻型商用车的底盘制动系统设计中，盘式制动器早已成为主流配置，区别于传统鼓式制动器的封闭摩擦结构，盘式制动的核心旋转部件直接暴露在行车气流中，散热效率、制动稳定性、抗热衰退性能都有明显优势，尤其适配频繁制动的城市路况、长下坡连续制动的山区路况，以及需要更高制动减速度的性能车型配置场景。这款盘式制动器的旋转制动盘采用双片式通风结构设计，两层摩擦盘面之间通过径向布置的散热筋连接，既形成了可供气流穿过的通风通道，又保证了制动盘整体的结构刚度，避免高速制动时盘面出现翘曲变形。从结构设计逻辑来看，制动盘中心的安装毂设置有键槽结构与轮毂轴直接配合，通过中心孔定位保证旋转同轴度，安装端面上的多个螺栓孔用于和轮毂法兰面锁紧固定，

　　安装时需要保证制动盘端面跳动量控制在工程允许的公差范围内，否则会引发制动踏板抖动、刹车片偏磨等问题。制动盘的摩擦工作面上均匀布置了多组圆形凹点与径向浅槽，这类结构设计并非装饰用途，一方面可以在制动摩擦过程中容纳刹车片磨损产生的磨屑，避免磨屑夹在摩擦副之间引发制动异响、划伤摩擦面；另一方面可以打破摩擦面的水膜，在雨天涉水行驶时快速排开盘面附着的水层，缩短涉水后的制动响应距离，避免水滑效应导致的制动力骤降。从安装边界来看，这类制动盘的外径尺寸适配常规15-17寸轮毂的安装空间，安装时需要预留卡钳的轴向与径向布置空间，卡钳的摩擦片需要完全覆盖制动盘的摩擦工作面，避免出现摩擦面接触不全导致的制动力不足、局部过热问题。实际工作过程中，

　　当驾驶员踩下制动踏板，制动液推动卡钳内部的活塞移动，将两侧的刹车片压紧在制动盘的两个摩擦端面上，通过摩擦力将车轮旋转的动能转化为热能散出，实现车辆减速；松开制动踏板后，活塞依靠密封圈的回弹力复位，刹车片与制动盘之间保留微小间隙，避免正常行驶时出现拖磨阻力。设计这类制动盘时，需要重点考量摩擦面的平面度公差、材料的热膨胀系数、散热筋的排布角度，既要保证高速旋转时的动平衡精度，避免高速行驶方向盘抖动，又要保证连续制动时的热量能够快速通过通风通道散出，避免摩擦面温度过高引发刹车片摩擦系数骤降的热衰退问题。不同于实心制动盘的结构，这款通风盘的散热筋采用直筋径向布置，加工工艺性更好，铸造成型后不需要额外的复杂加工工序，适合量产车型的规模化配套，

　　同时散热效率能够满足日常家用车型的制动负荷需求。在三维建模过程中，需要重点还原安装孔的位置度公差、键槽的配合尺寸、摩擦面的厚度参数，以及散热筋的连接结构，这些尺寸直接决定了制动盘能否和现有轮毂、卡钳结构完成适配装配，避免出现安装干涉、配合间隙不合理的问题。对于结构设计从业者而言，这类制动盘的建模过程需要重点区分安装基准面与摩擦工作面的尺寸关联，中心安装孔的轴线需要与制动盘的旋转轴线完全重合，所有安装孔的位置度需要以中心轴线为基准进行标注，才能保证实际加工后的零件满足装配要求。
