机加工用螺杆式手动台钳结构设计

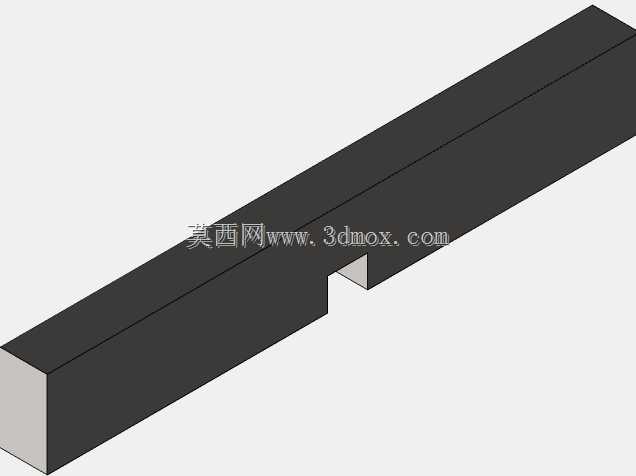

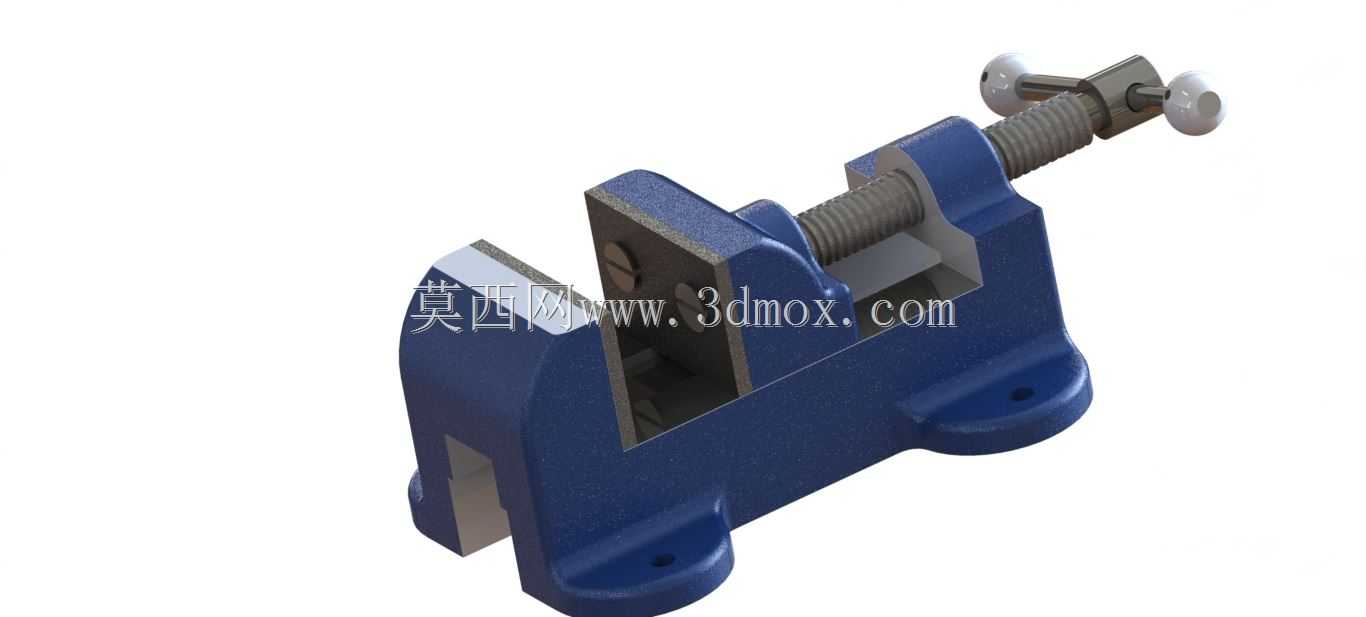

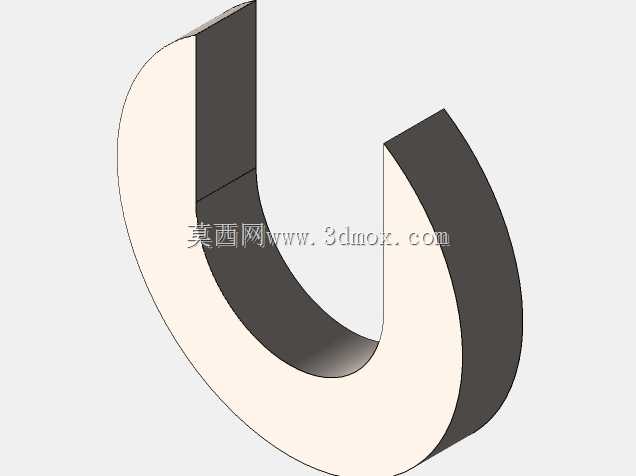

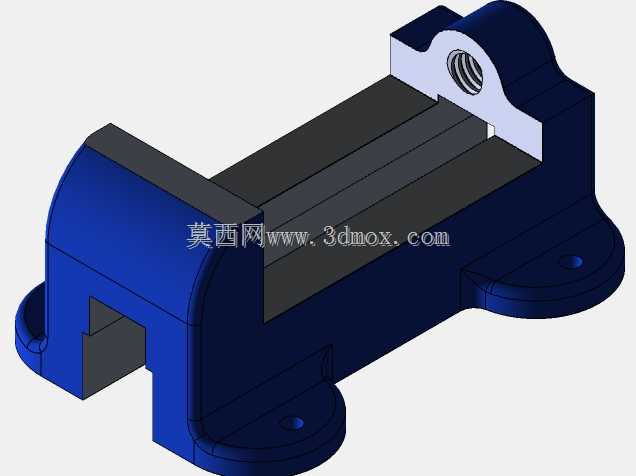

　　这款手动台钳是钳工工位、小型机加工场景中最常用的通用装夹工具，日常作业中可固定在钳工台、钻床工作台、小型铣床台面上，完成工件划线、锉削、钻孔、攻丝、轻度打磨、零件修配等多类工序的工件夹持需求，是车间工位、维修站点、实训教学场景里普及率极高的基础工装。从结构设计逻辑来看，整体采用铸铁一体式铸造的固定钳身作为承载主体，这种结构设计能保证夹持作业时的整体刚性，避免夹紧受力时钳身出现形变偏移，固定钳身底部预留两个贯通安装孔，可通过螺栓直接与工作台面完成刚性连接，安装时需保证钳身与工作台边缘预留足够操作空间，避免长工件装夹时与台面结构产生干涉，常规安装状态下钳口高度距离工作台面保持100-150mm区间，适配多数站姿作业的操作高度需求。

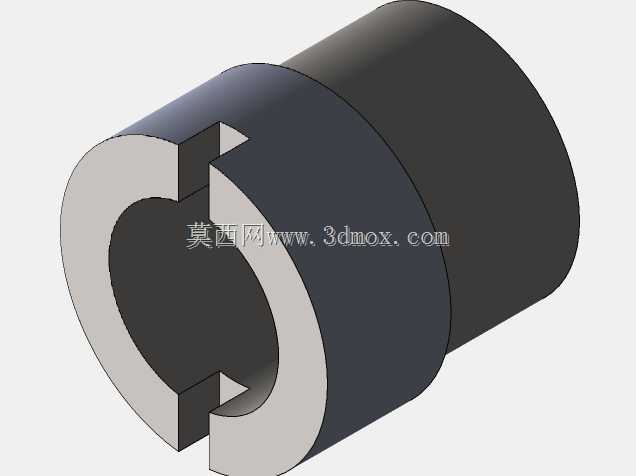

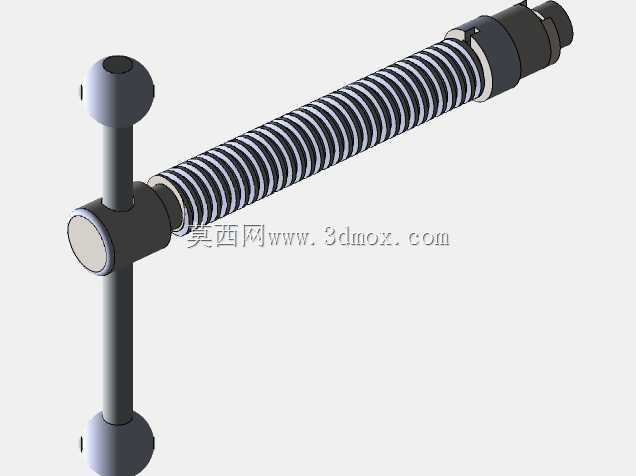

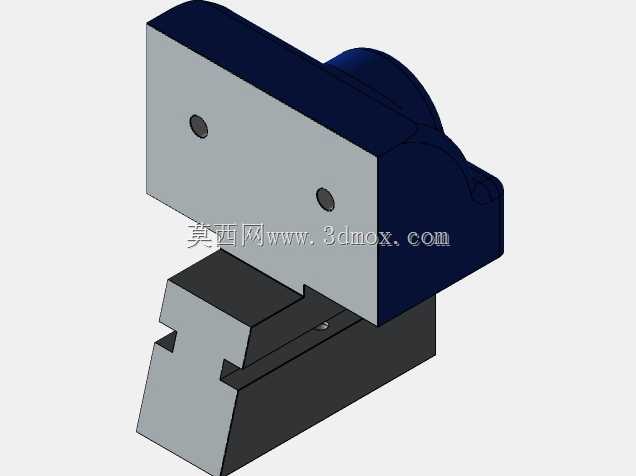

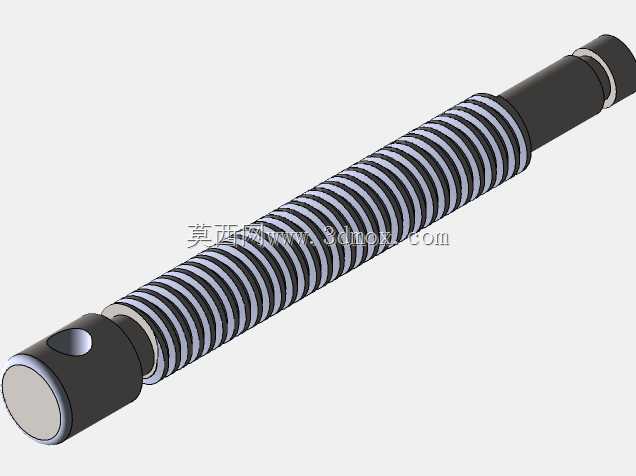

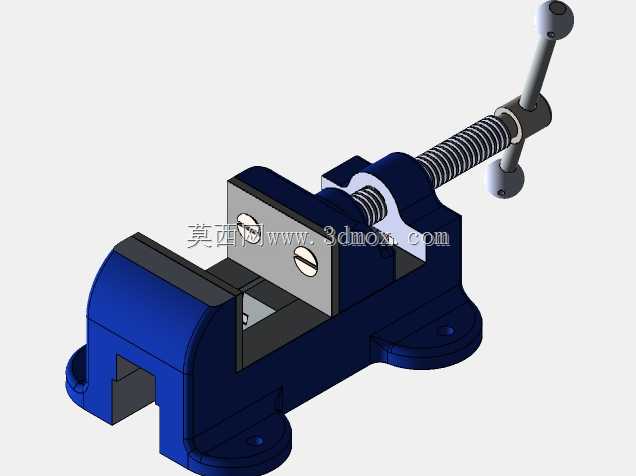

　　活动钳身通过燕尾导轨结构与固定钳身配合，导轨配合面预留合理间隙，既保证活动钳身沿螺杆轴向滑动顺畅无卡滞，又能控制钳口上下方向的窜动量，保证夹紧时上下钳口对齐无错位，避免装夹工件时出现翘边、夹偏问题。夹紧传动采用梯形螺杆副结构，螺杆一端通过限位结构与固定钳身连接，仅保留旋转自由度，另一端与活动钳身的螺母座配合，转动端部的双球头手柄即可带动活动钳身沿导轨方向往复移动，实现钳口的开合与夹紧动作；梯形螺纹的选型具备自锁特性，夹紧工件后不会因切削振动、外力触碰出现松脱问题，双球头手柄的设计可在需要大夹紧力时，双手同时施力转动手柄，获得足够的夹紧力矩，球头结构也能避免操作时划伤手部。钳口部分采用可拆卸式齿面钳口板，

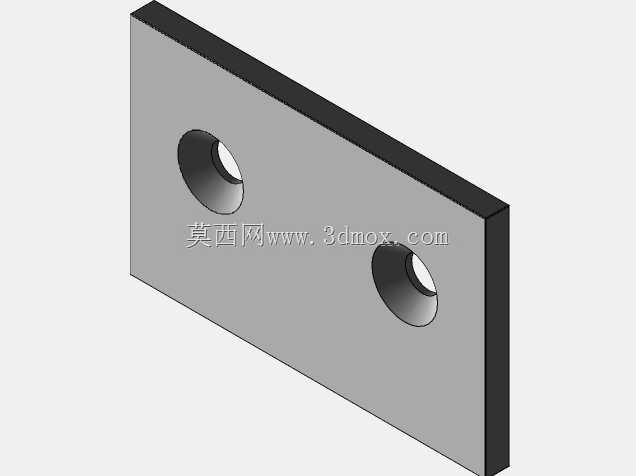

　　通过沉头螺钉固定在钳身的安装槽内，齿面结构可增加与工件接触面的摩擦力，避免装夹过程中工件打滑移位，钳口板磨损后可直接拆卸更换，无需整体更换钳身，降低后期维护成本；钳口开合行程覆盖常规小型零件的装夹尺寸范围，可满足多数五金零件、小型型材、机加工毛坯件的装夹需求。从实际使用的设计考量来看，固定钳身的尾部预留了小型砧台面，可满足轻度敲击、零件校形的作业需求，无需额外配置小型铁砧，适配钳工日常修配作业的多场景需求；整体结构无复杂传动部件，日常维护仅需定期向导轨配合面、螺杆螺纹处加注润滑脂，即可保证长期使用的操作顺畅性，不易出现故障。在建模细节处理上，完整还原了铸造钳身的拔模斜度、安装孔的倒角、螺纹副的配合间隙、手柄与螺杆的连接限位结构，

　　所有装配关系符合实际工装的装配逻辑，未出现结构干涉、运动方向矛盾的问题，可直接用于工装结构参考、教学演示模型、工位布局规划的三维可视化素材，也可作为手动夹具结构设计的参考案例，帮助设计人员理解通用螺杆夹紧机构的设计逻辑、导轨配合的公差预留思路、工装安装边界的尺寸考量。
