家用风光互补分布式供能立柱装置

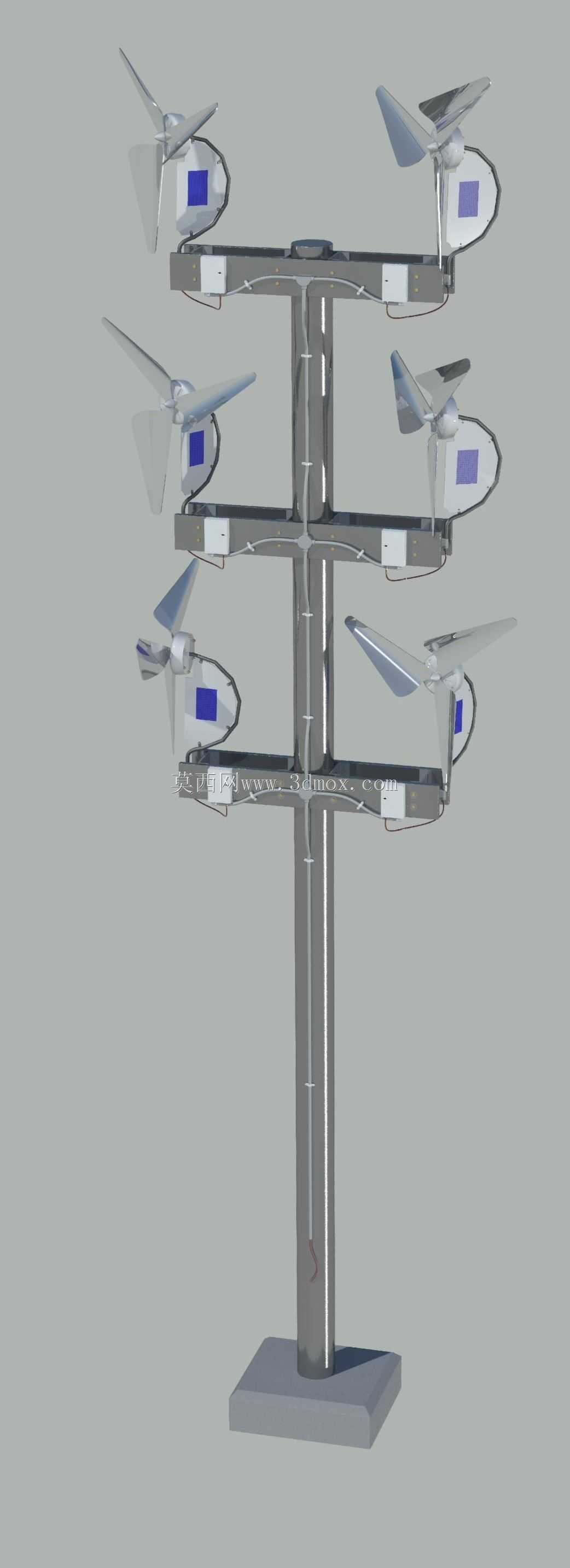

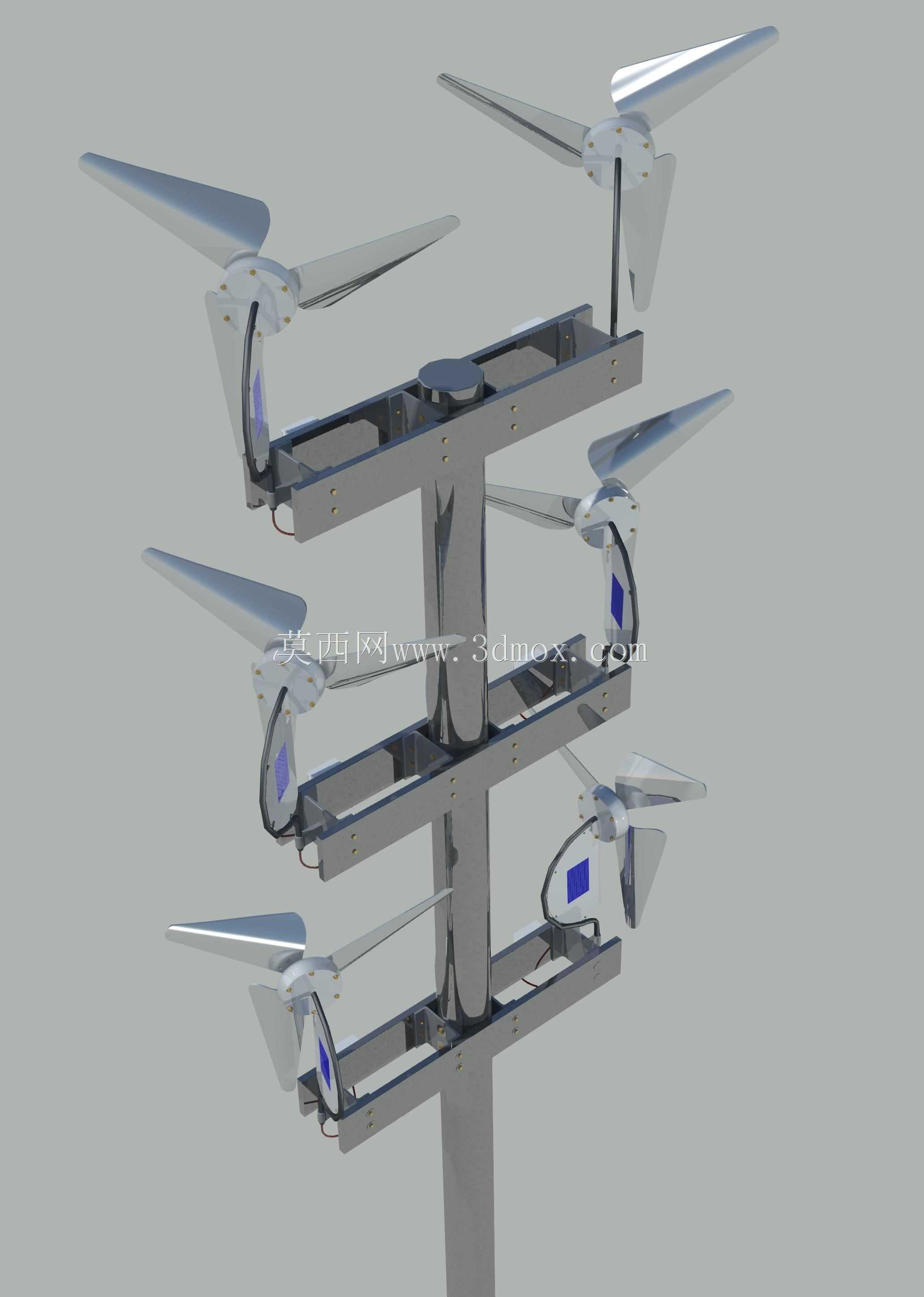

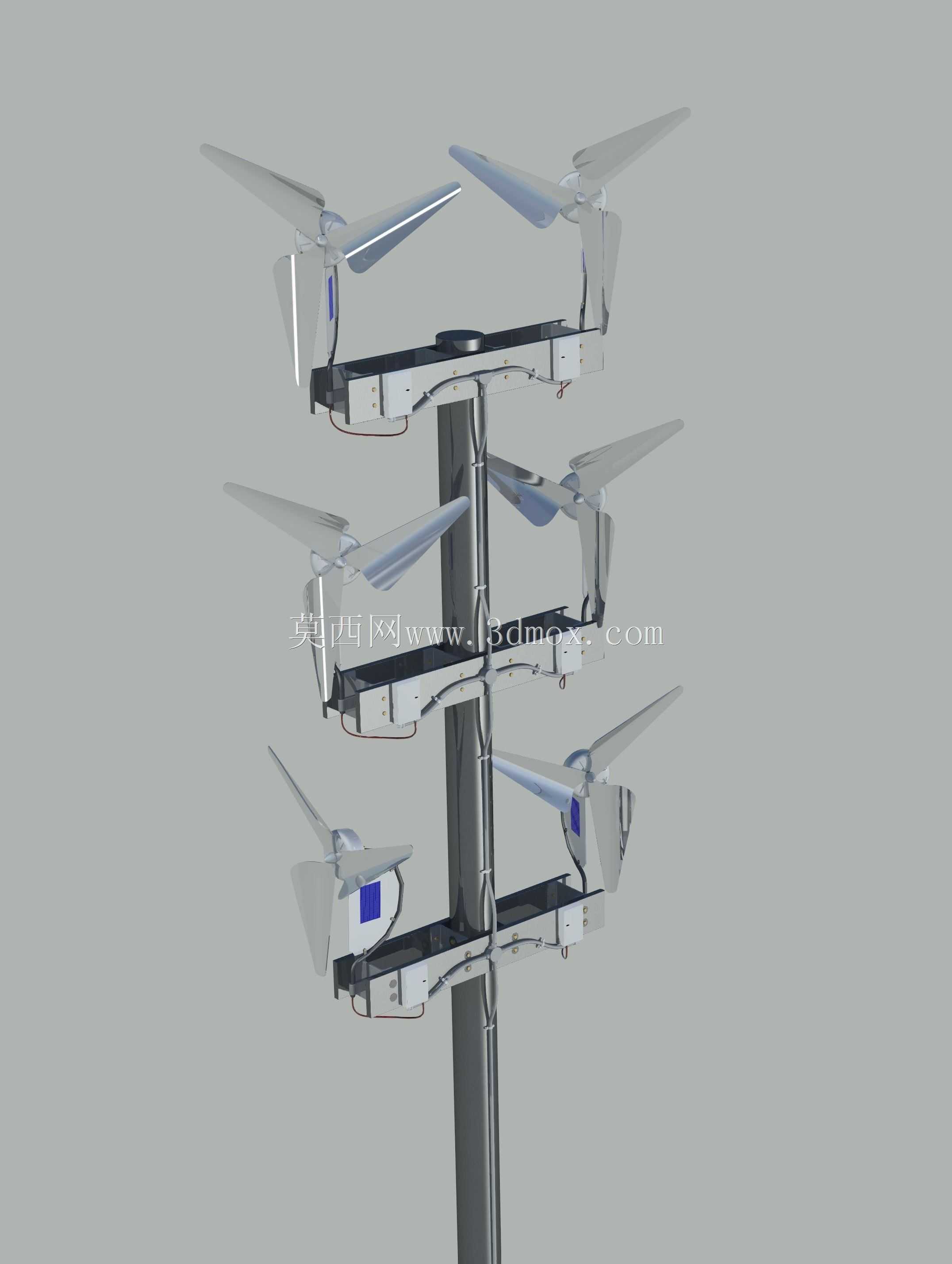

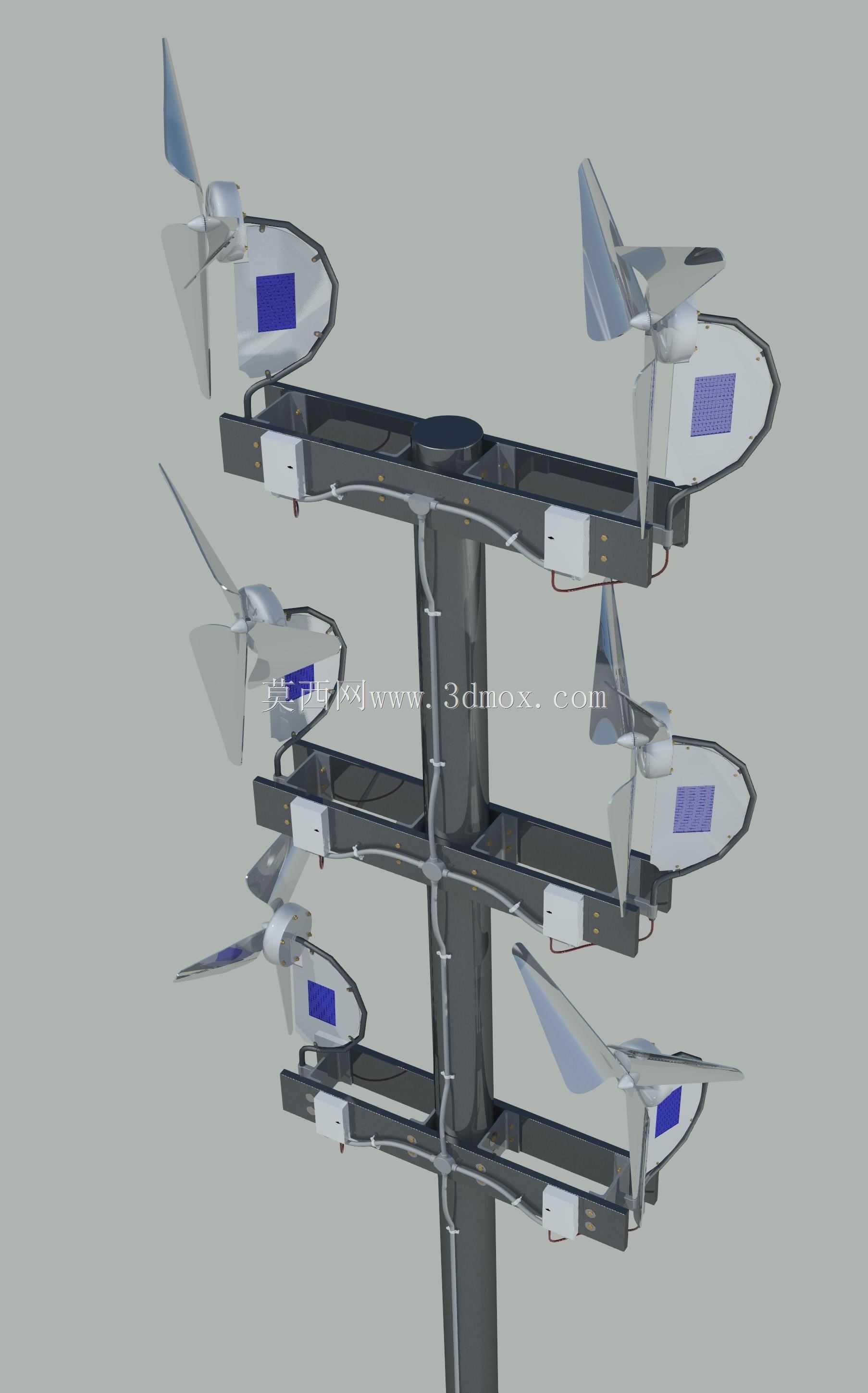

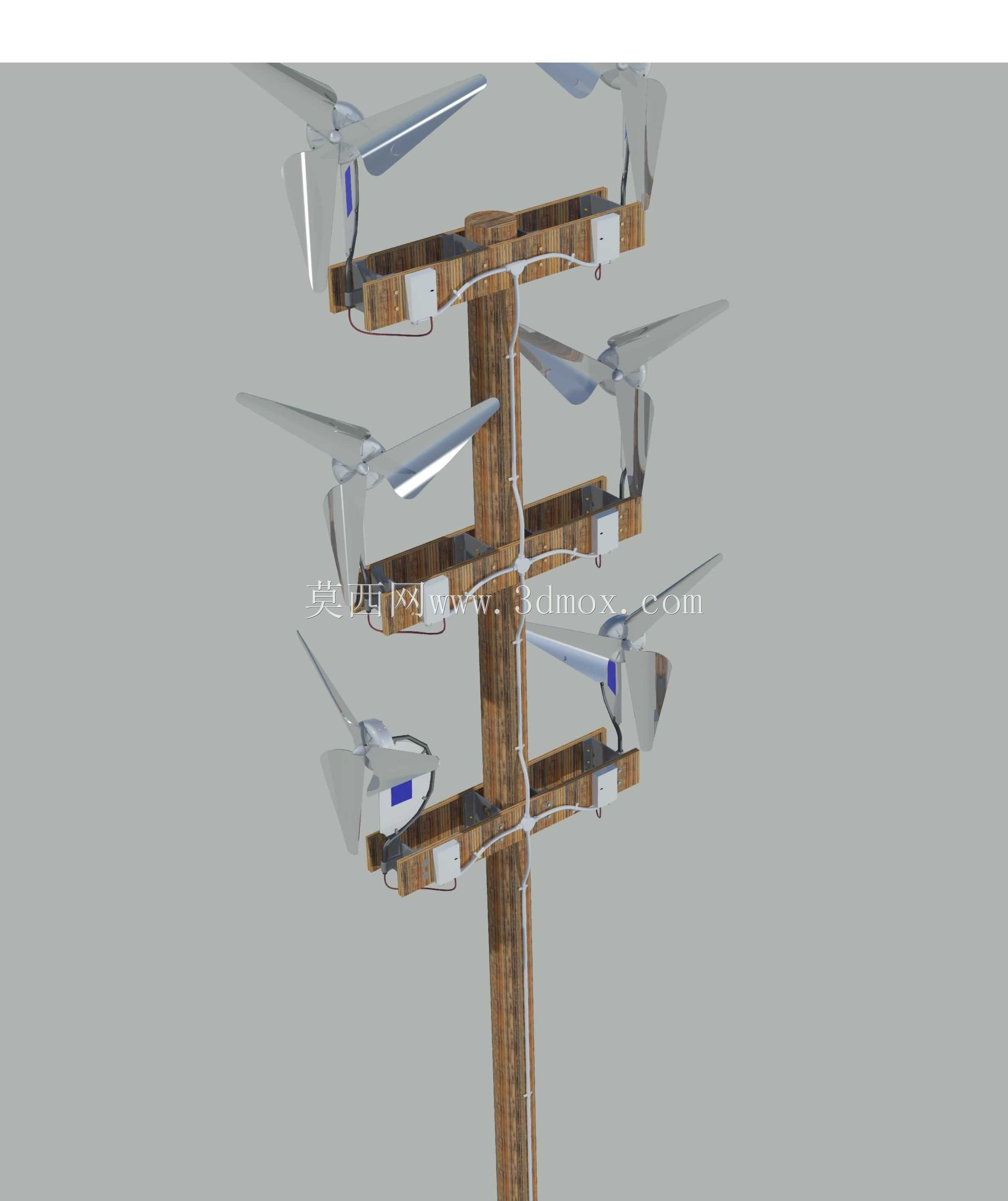

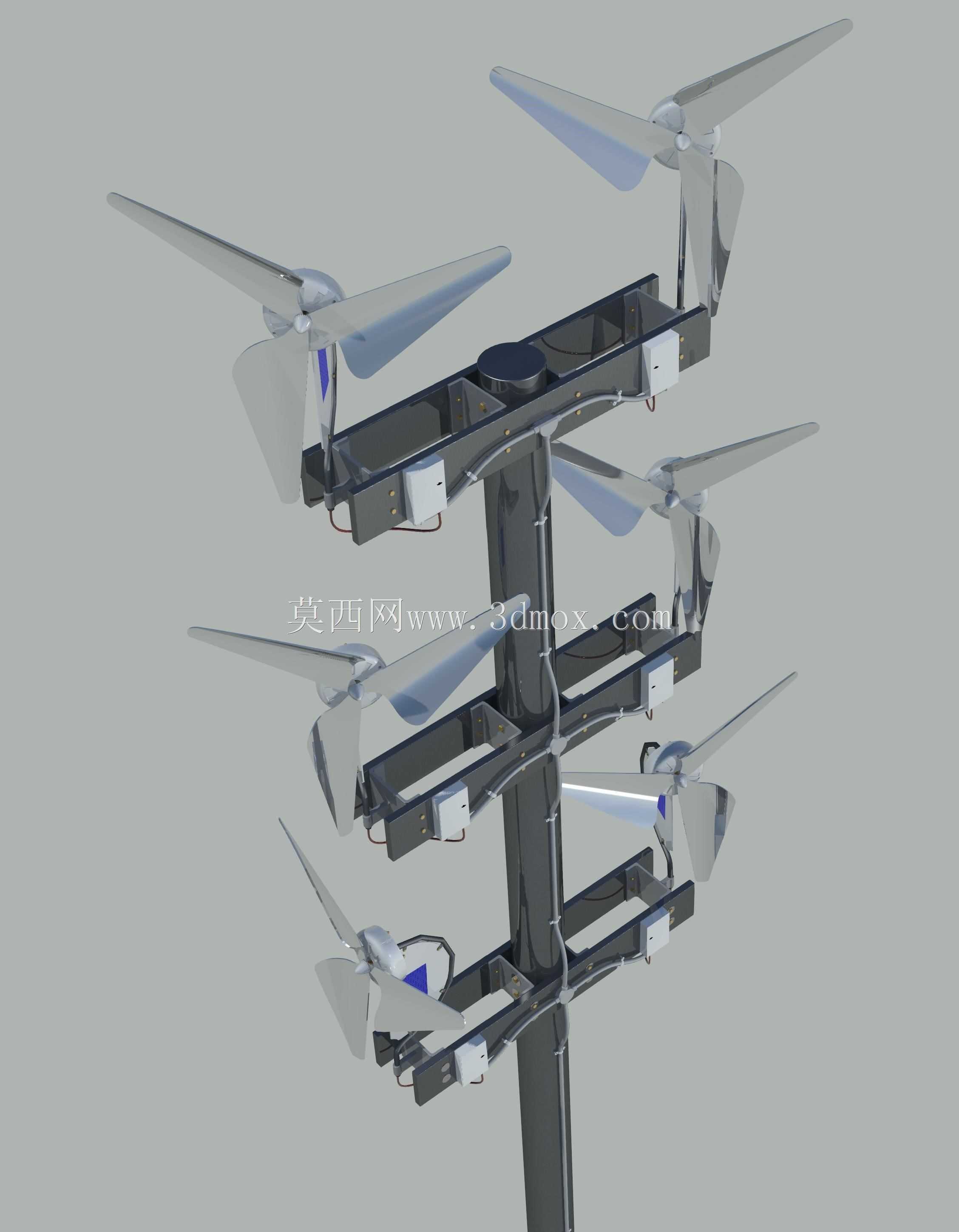

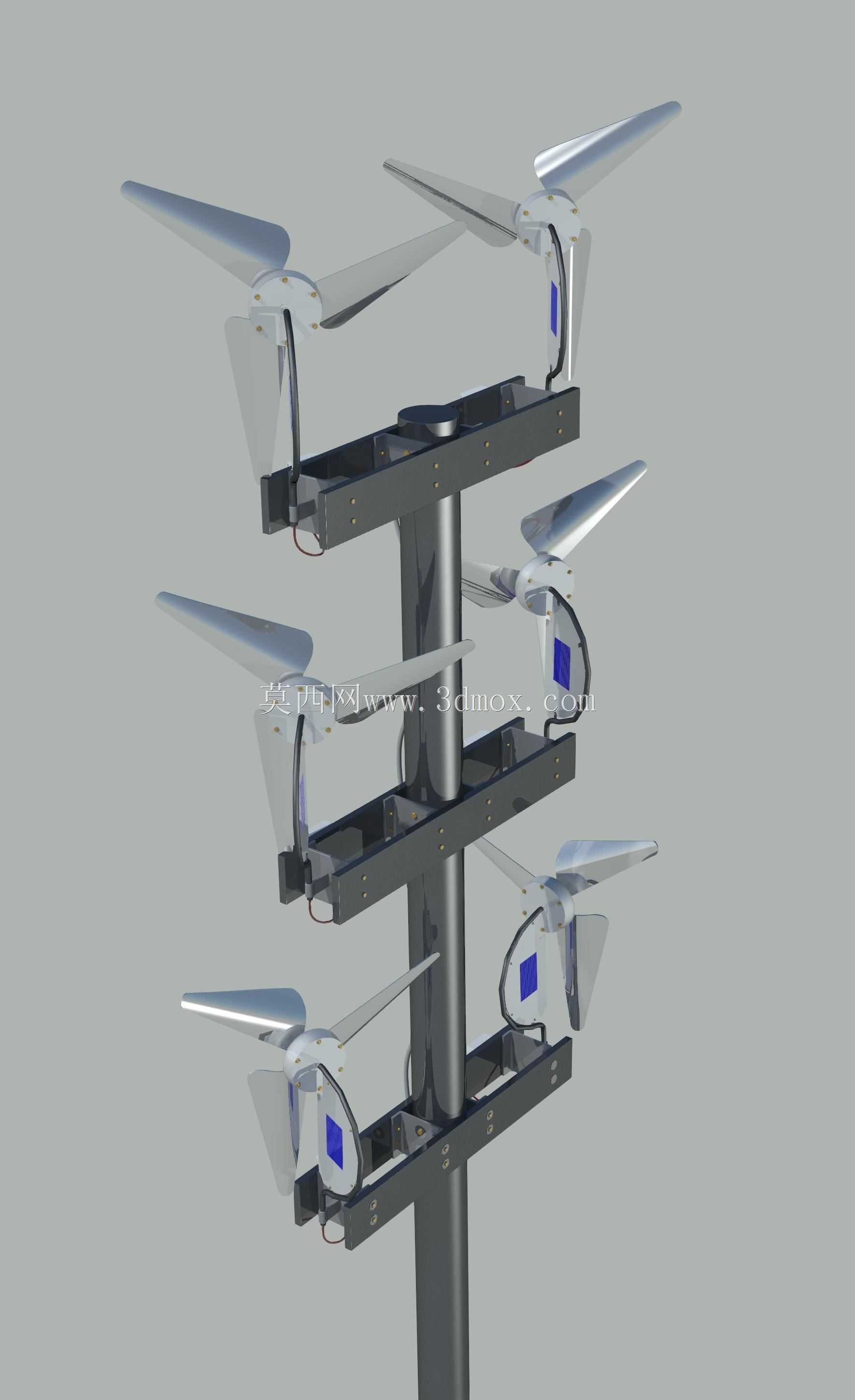

　　这套分布式供能装置采用垂直立柱承载结构，核心设计目标是适配独栋住宅、乡村自建房、户外独立作业点位的离网或并网补电需求，解决单一光伏供电在阴雨、夜间时段出力不足，单一小型风电在静风期无法供电的痛点，实现两种清洁能源的出力互补，提升户用供电系统的稳定性。从结构布局来看，立柱采用等径圆管型材作为主承载构件，沿立柱轴向分层布置三组发电单元，每组单元对称设置两个小型水平轴风轮与配套的光伏承载支架，这种分层对称布局一方面可以平衡风轮转动时产生的径向载荷，降低立柱所受的交变弯矩，减少长期运行后的结构疲劳风险，另一方面可以让不同高度的风轮捕捉不同梯度的风能，避免上下层风轮之间的气流干扰，同时分层布置的光伏板可以错开遮挡角度，最大化不同时段的太阳辐射接收面积。

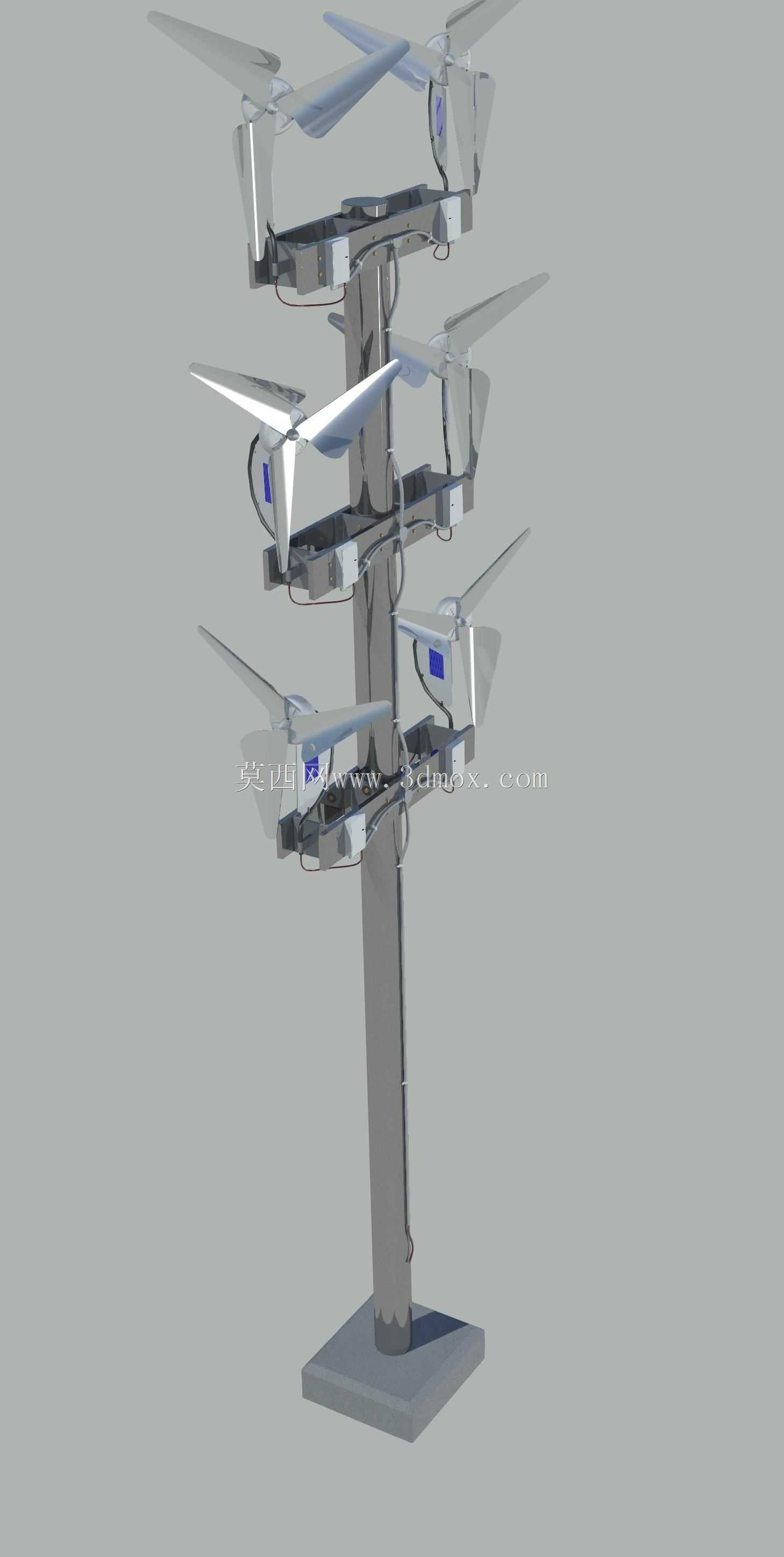

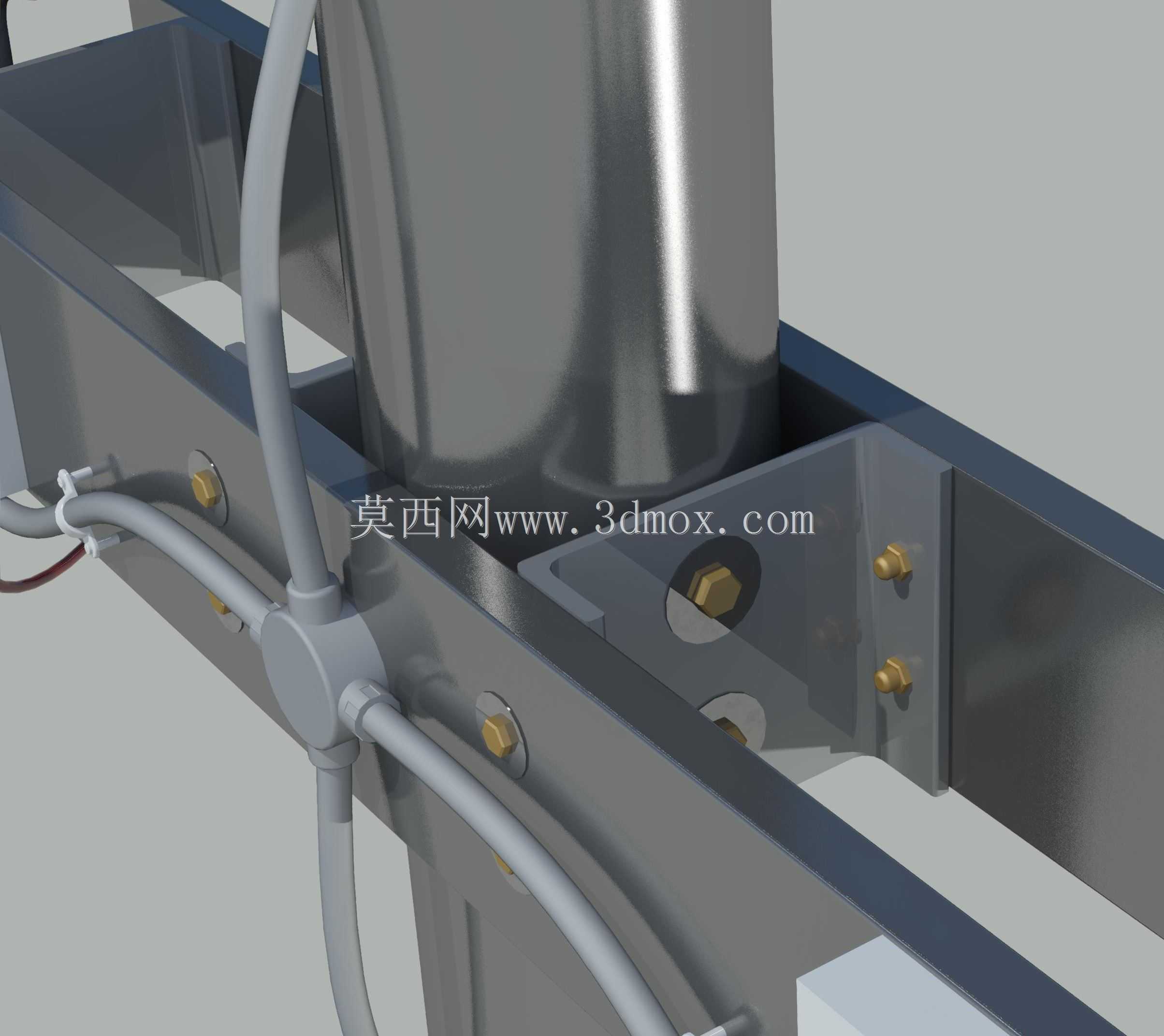

　　在实际安装场景中，这套装置的安装边界需要结合场地风资源与光照条件划定，立柱底部需要浇筑独立混凝土基础，基础埋深需要根据当地最大风速、土壤承载力计算确定，常规平原地区家用场景下基础埋深不低于0.8米，基础顶面需要预埋法兰盘与立柱底部法兰通过高强度螺栓锁紧，保证整体结构的抗倾覆能力。装置整体安装完成后顶端高度控制在6米以内，既可以避开周边低矮建筑、树木的气流遮挡与光照遮挡，也不会超出民用附属设施的高度管控要求，不需要额外办理高空构筑物审批手续，适配绝大多数乡村宅基地、城市独栋住宅的庭院安装条件。

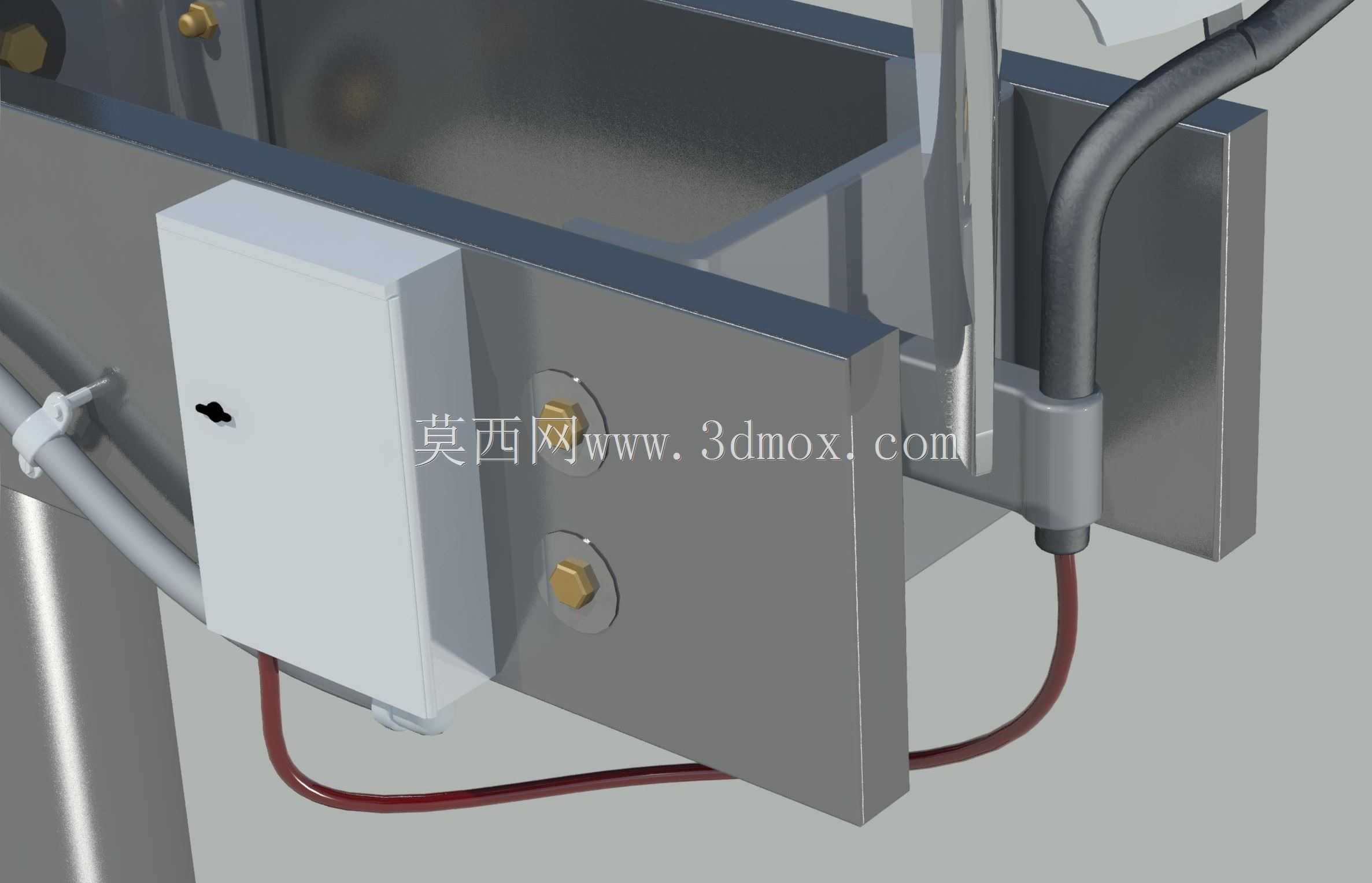

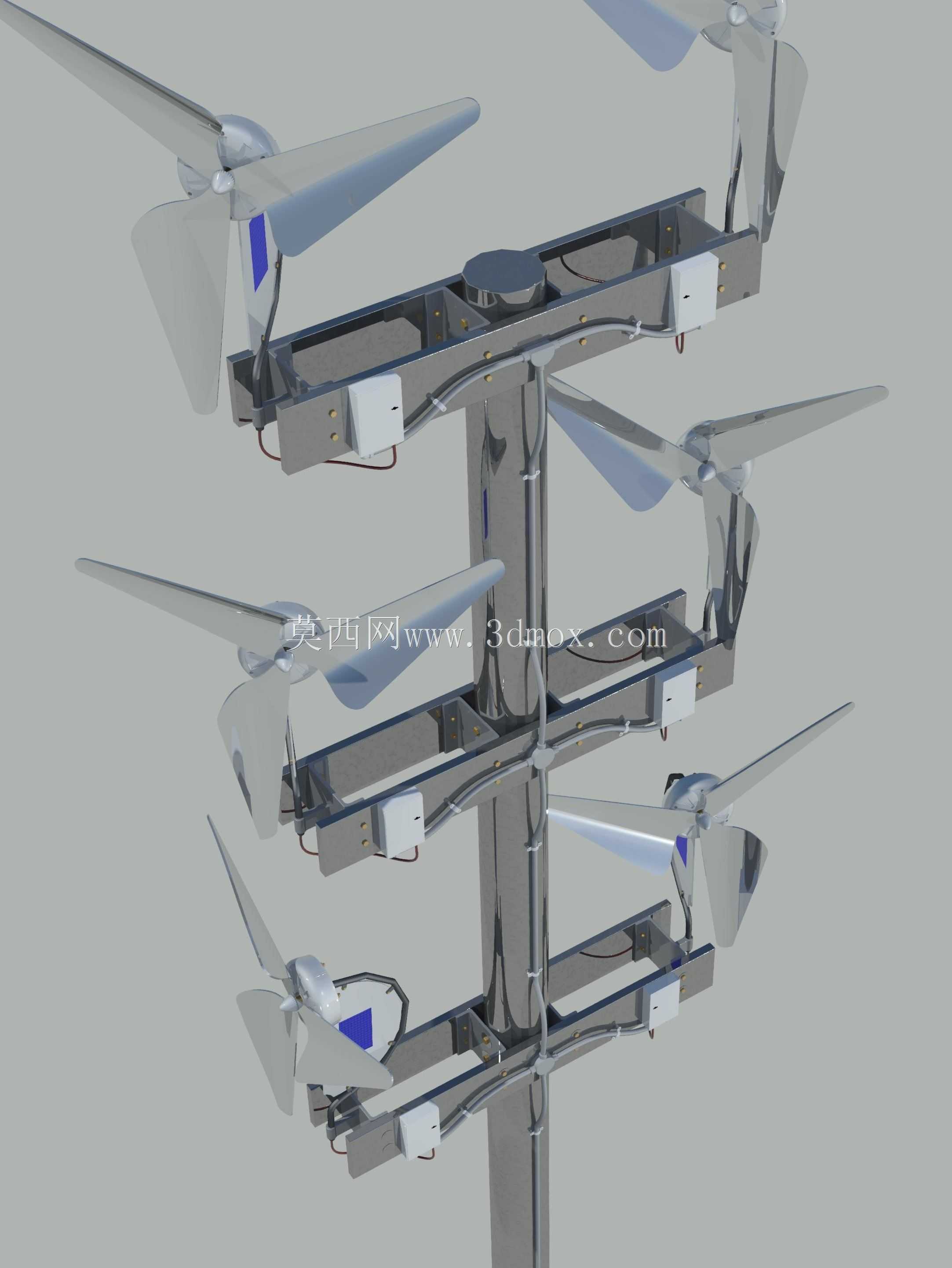

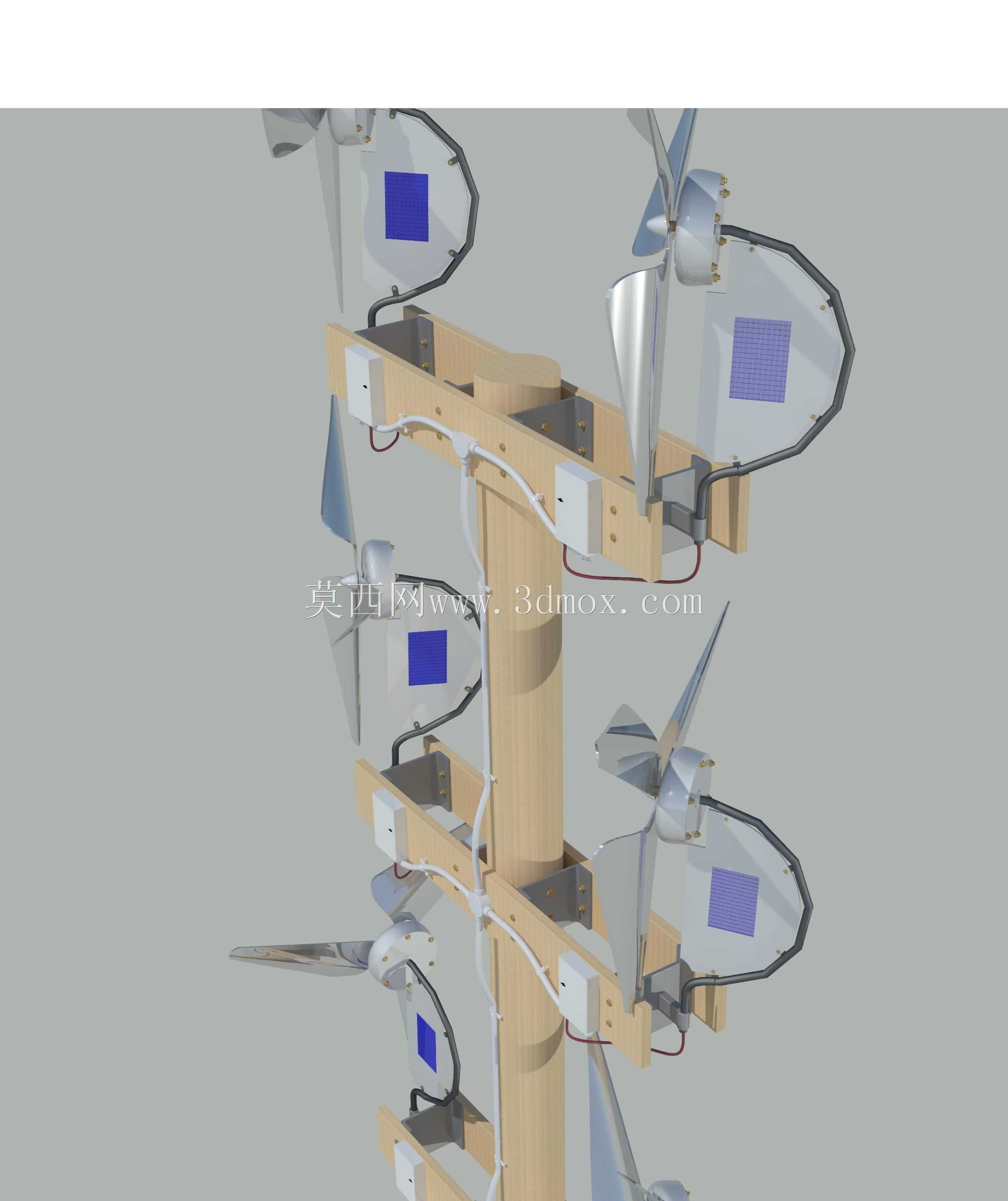

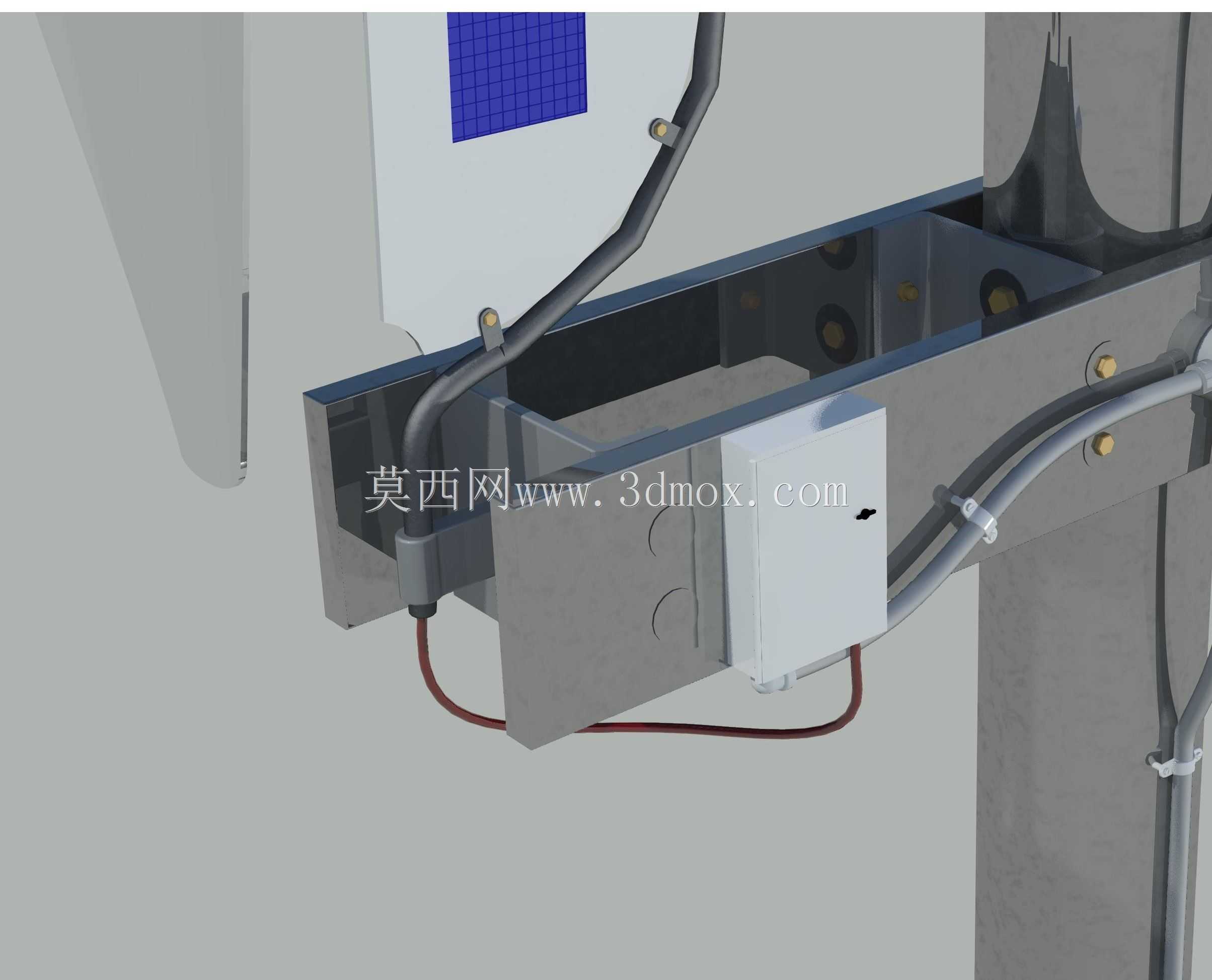

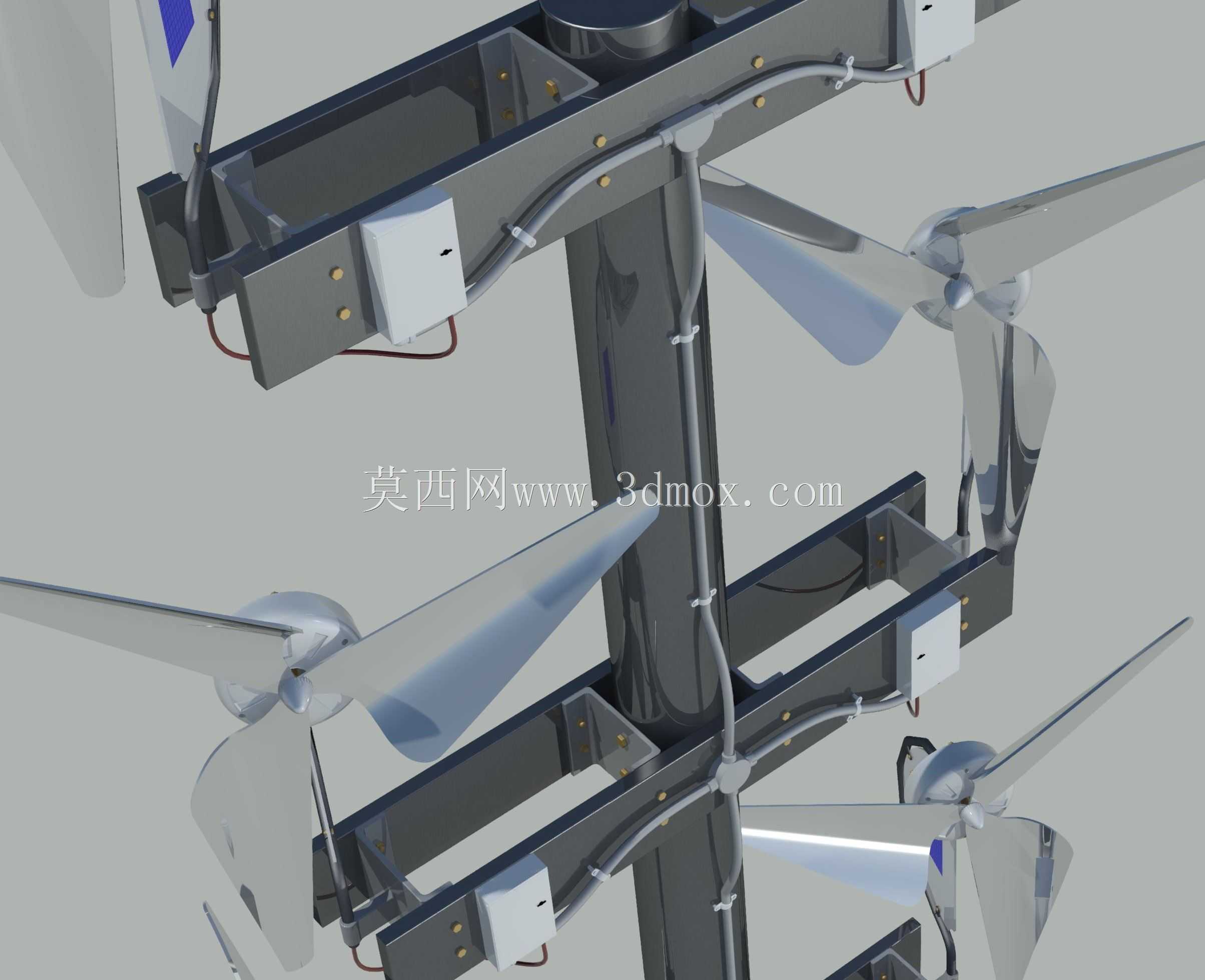

　　从功能特性来看，每个风轮采用三叶片低启动风速设计，启动风速低至2.5m/s，在日常微风环境下即可启动发电，适配大部分地区近地面的风资源条件；配套的光伏组件采用轻量化薄板设计，直接固定在每层风轮的承载横梁上，不需要额外搭建光伏支架，减少整体结构的物料用量与风阻面积。每层发电单元的出线都沿立柱内部的穿线腔引下至底部的电控舱，避免线缆外露带来的老化、破损风险，电控舱内集成了风光互补控制器、整流模块与储能接口，可以直接对接户用储能电池或者家庭并网配电箱，实现发电、储电、用电的无缝衔接。

　　设计过程中重点考量了民用场景的维护便捷性，所有风轮、光伏组件的连接螺栓都采用标准不锈钢紧固件，每层单元都设置了快拆结构，不需要整体放倒立柱即可完成单组风轮或者光伏板的更换维护；风轮叶片采用耐候性工程塑料一体注塑成型，表面做抗紫外线涂层处理，可以耐受长期户外暴晒、雨雪侵蚀，正常使用场景下不需要频繁做表面防护处理。结构受力计算阶段，针对不同地区的风荷载、雪荷载做了冗余设计，整体结构可以抵御12级瞬时阵风，光伏组件表面可以承受10cm厚度的积雪荷载，适配国内大部分地区的气候条件。

　　在实际使用场景中，这套装置可以独立承担家庭庭院照明、户外监控、小型家电的供电需求，搭配容量适配的储能电池后，可以在连续3-5天无风无光照的阴雨天气下维持基础负载供电，也可以作为家庭并网供电系统的补充，降低市电的使用量。不同于大型集中式风光电站的设备，这套户用装置的运行噪音控制在40分贝以内，风轮转动时的气动噪音经过叶片翼型优化，不会对周边住户的日常休息造成干扰，完全满足民用场景的噪音管控要求。布线设计上，所有强电线缆都做了绝缘屏蔽处理，立柱整体做可靠接地，接地电阻控制在4欧姆以内，避免雷雨天气下的雷击风险，保障住户的用电安全。
