适配QAV-S JohnnyFPV的GoPro9相机安装支架

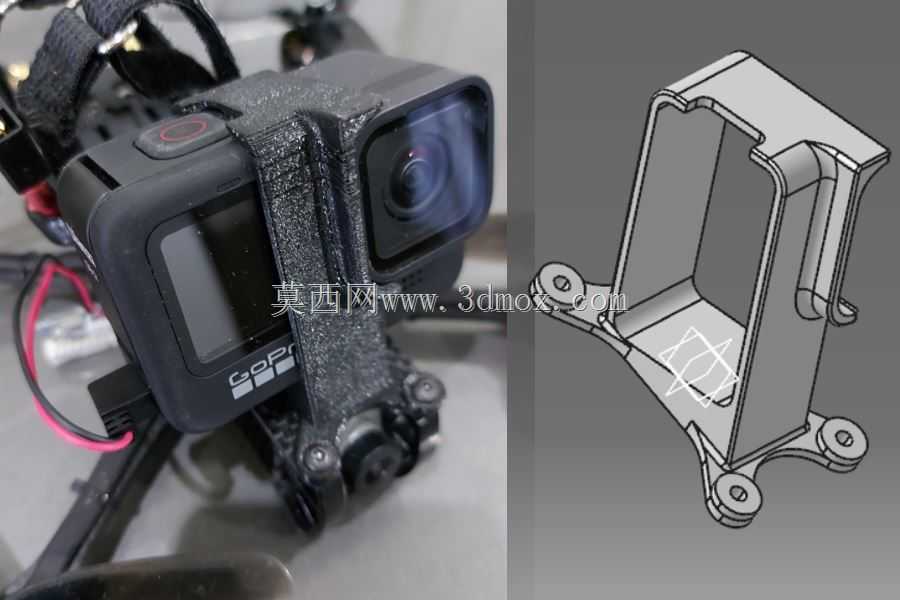

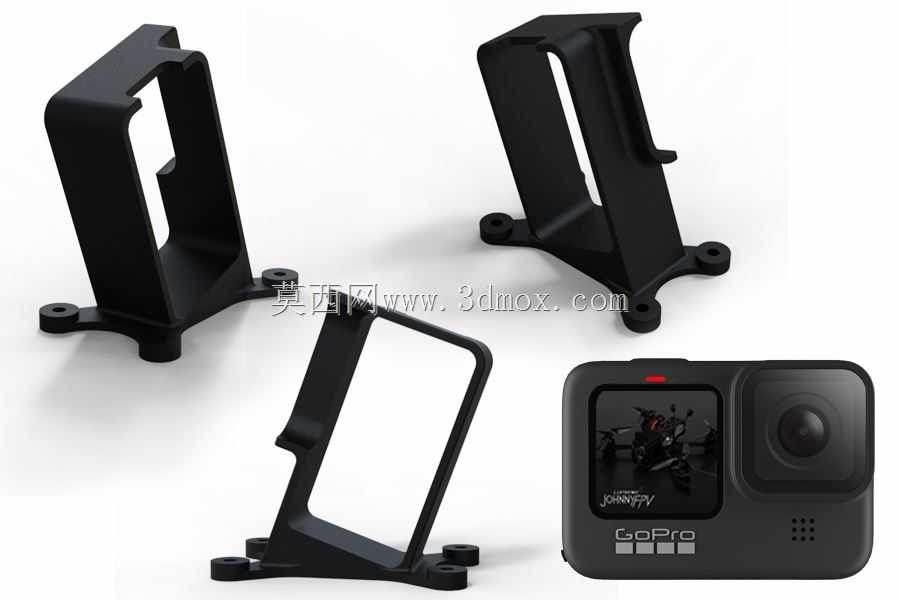

　　这套安装支架是专门针对5英寸FPV穿越机航拍挂载需求开发的固定结构，核心适配QAV-S JohnnyFPV特别版机架的安装孔位，解决运动相机在穿越机飞行过程中的固定可靠性与视角暴露问题。从结构设计来看，支架整体采用分体式组合结构，包含底座固定件、相机限位框两个核心功能部件，底座部分预留了与机架安装位完全匹配的通孔，孔位间距严格匹配对应机架的顶部安装孔坐标，安装时无需对原有机架进行打孔、切削等二次加工，直接通过配套螺丝即可完成固定，不会破坏机架原有结构强度。相机限位部分采用半包式结构设计，没有采用全包裹的封闭外壳，而是在相机镜头、屏幕、侧边按键位置全部做了镂空避让，一方面可以最大限度降低支架自身重量，减少飞行过程中的额外负载，

　　另一方面可以保证相机镜头完全无遮挡，获得无畸变的完整航拍视角，同时侧边的拍摄按键、模式切换按键都可以在不拆卸相机的情况下直接操作，实际外场飞行时调整拍摄参数不需要反复拆装设备，能大幅提升外场作业效率。材质选择上适配TPU柔性材料打印的工艺特性，所有转角位置都做了R2以上的圆角过渡，没有尖锐直角结构，既可以避免打印过程中出现应力集中导致的层间开裂问题，也能在飞行遇到轻微碰撞时，通过TPU材料自身的弹性形变吸收冲击能量，减少硬冲击直接传递到相机机身造成的设备损坏。从安装边界来看，支架固定完成后，相机整体重心落在机架中心轴线上方，不会出现重心偏置导致的飞行姿态偏移问题，支架整体突出机架上表面的高度控制在合理范围内，

　　不会和穿越机的螺旋桨气流产生过多干扰，也不会在做翻滚、俯冲等特技动作时碰到桨叶。实际使用场景中，这类支架主要服务于FPV freestyle飞行与日常航拍记录，不同于竞速类穿越机追求极致轻量化会直接舍弃相机挂载，这套支架在重量控制和结构强度上做了平衡，自身重量控制在较低水平，不会给飞行带来过多负载，同时结构刚性足够支撑非激进花式飞行的载荷，不会在飞行过程中出现支架抖动导致的画面果冻效应。设计过程中特意调整了相机的安装倾角，匹配5寸穿越机平飞时的机身姿态角度，保证平飞状态下相机镜头处于水平视角，不需要在后期对画面做过多的角度校正。支架的相机固定位完全匹配GoPro Hero9的机身外形尺寸，侧边的限位筋刚好卡在相机机身的防滑槽位置，

　　配合顶部的绑带固定槽，可以通过常用的魔术扎带完成相机的二次固定，即使遇到较大的飞行加速度或者轻微炸机，相机也不会从支架中脱出。考虑到TPU打印件的公差特性，支架和相机接触的配合面预留了0.2mm的安装间隙，既不会因为间隙过大导致相机在支架内晃动，也不会因为打印公差导致相机卡入困难，普通FDM打印机使用常规TPU耗材即可完成制作，不需要特殊的打印支撑结构，打印完成后去除少量支撑毛边即可直接投入使用。底座的安装孔位做了沉头设计，螺丝固定后螺丝头不会突出支架表面，避免刮擦相机底部外壳，同时沉头结构可以让支架和机架表面完全贴合，不会出现安装间隙导致的支架晃动。
